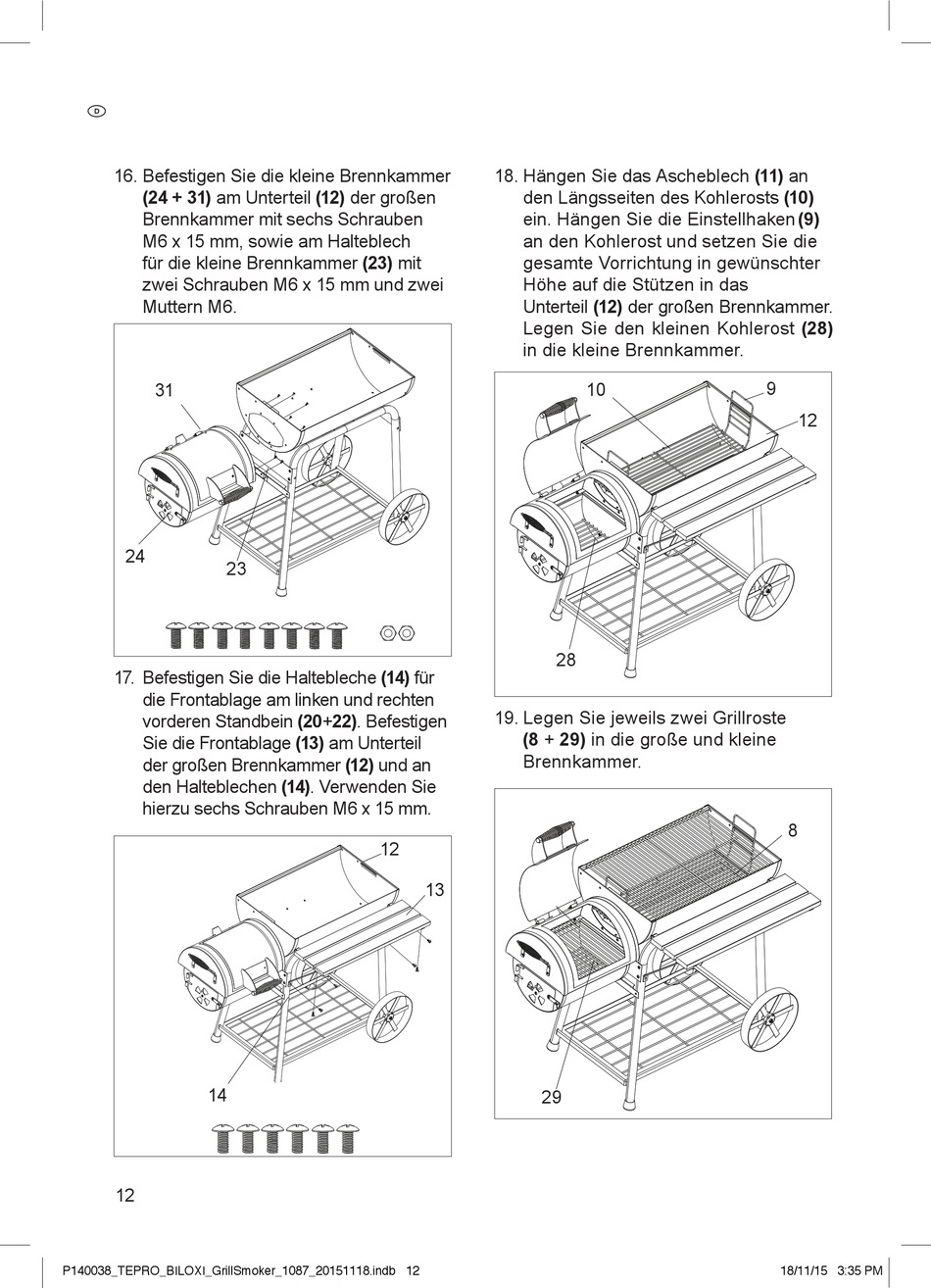

16. Befestigen Sie die kleine Brennkammer
(24 + 31) am Unterteil (12) der großen
Brennkammer mit sechs Schrauben
M6 x 15 mm, sowie am Halteblech
für die kleine Brennkammer (23) mit
zwei Schrauben M6 x 15 mm und zwei
Muttern M6.
31
24
23
17. Befestigen Sie die Haltebleche (14) für
die Frontablage am linken und rechten
vorderen Standbein (20+22). Befestigen
Sie die Frontablage (13) am Unterteil
der großen Brennkammer (12) und an
den Halteblechen (14). Verwenden Sie
hierzu sechs Schrauben M6 x 15 mm.
14
12
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 12
18. Hängen Sie das Ascheblech (11) an
den Längsseiten des Kohlerosts (10)
ein. Hängen Sie die Einstellhaken (9)
an den Kohlerost und setzen Sie die
gesamte Vorrichtung in gewünschter
Höhe auf die Stützen in das
Unterteil (12) der großen Brennkammer.
Legen Sie den kleinen Kohlerost (28)
in die kleine Brennkammer.
19. Legen Sie jeweils zwei Grillroste
(8 + 29) in die große und kleine
Brennkammer.
12
13
29
10
28
9
12
8
18/11/15 3:35 PM
