Fehlersituation
Liegt der vom Wandler ermittelte Fehlerstrom über dem Grenzwert
I∆n, so bringt das Relais RD3M den über einen Arbeitsstromauslöser
angeschlossenen Leistungsschalter zum Abschalten.

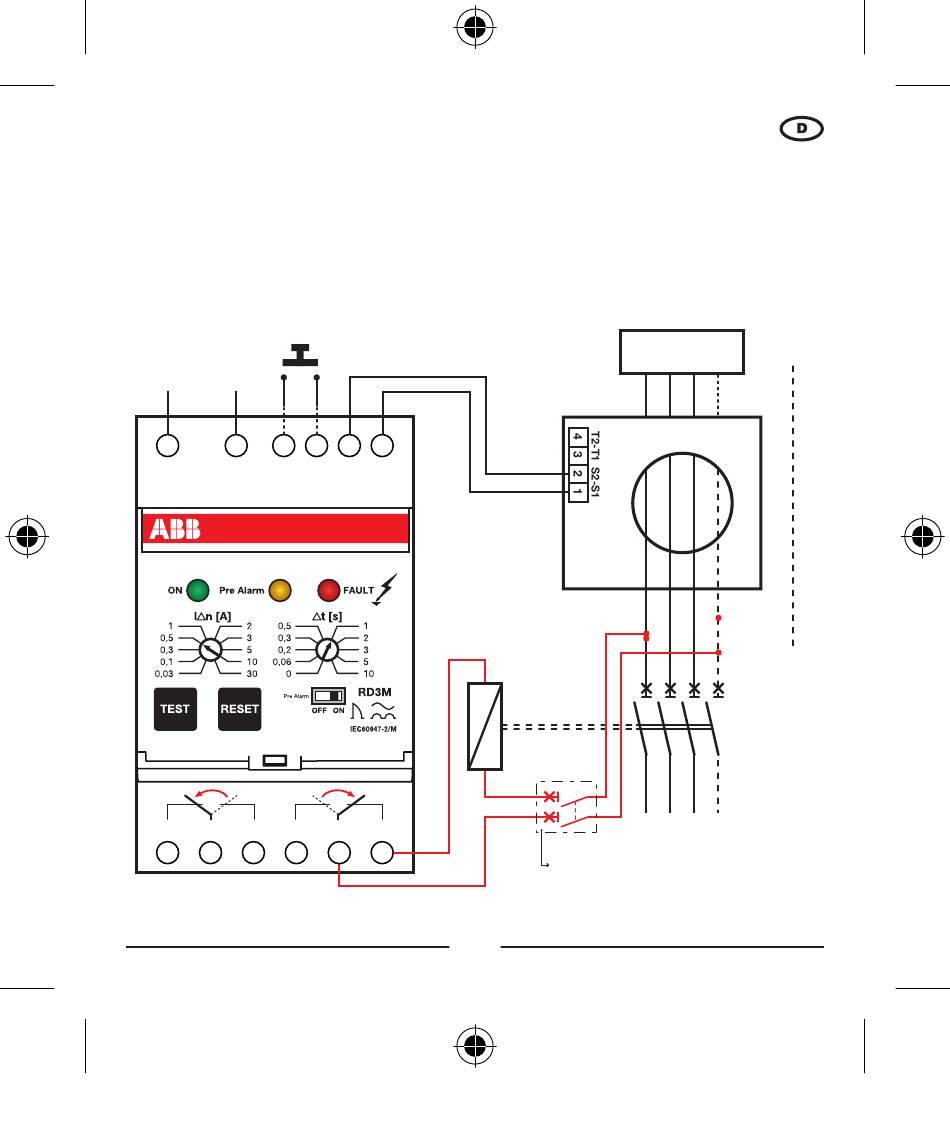

Anschluss an Arbeitsstromauslöser:
STROMVERSORGUNG
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
1
7
BB_76x88mm_Rd3M_rev4.indd 34
FERNRÜCKSETZUNG
2 3 4 5 6
8 9 10 11 12
TR...
Unterspannungsauslöser
230V
Der Differentialschutz ist
nicht vorhanden wenn
dieser schalter aus ist
34
L A S T PE
Vierpoliger
thermomagnetischer
Schutzschalter
L1 L2 L3 N
19/09/11 11:02
STROM
RD
RD3M
