Свързване на SWA-8500 към Soundbar
За да постигнете истински безжичен съраунд звук, свържете комплекта от безжични съраунд
високоговорители на Samsung (SWA-8500) към Soundbar.

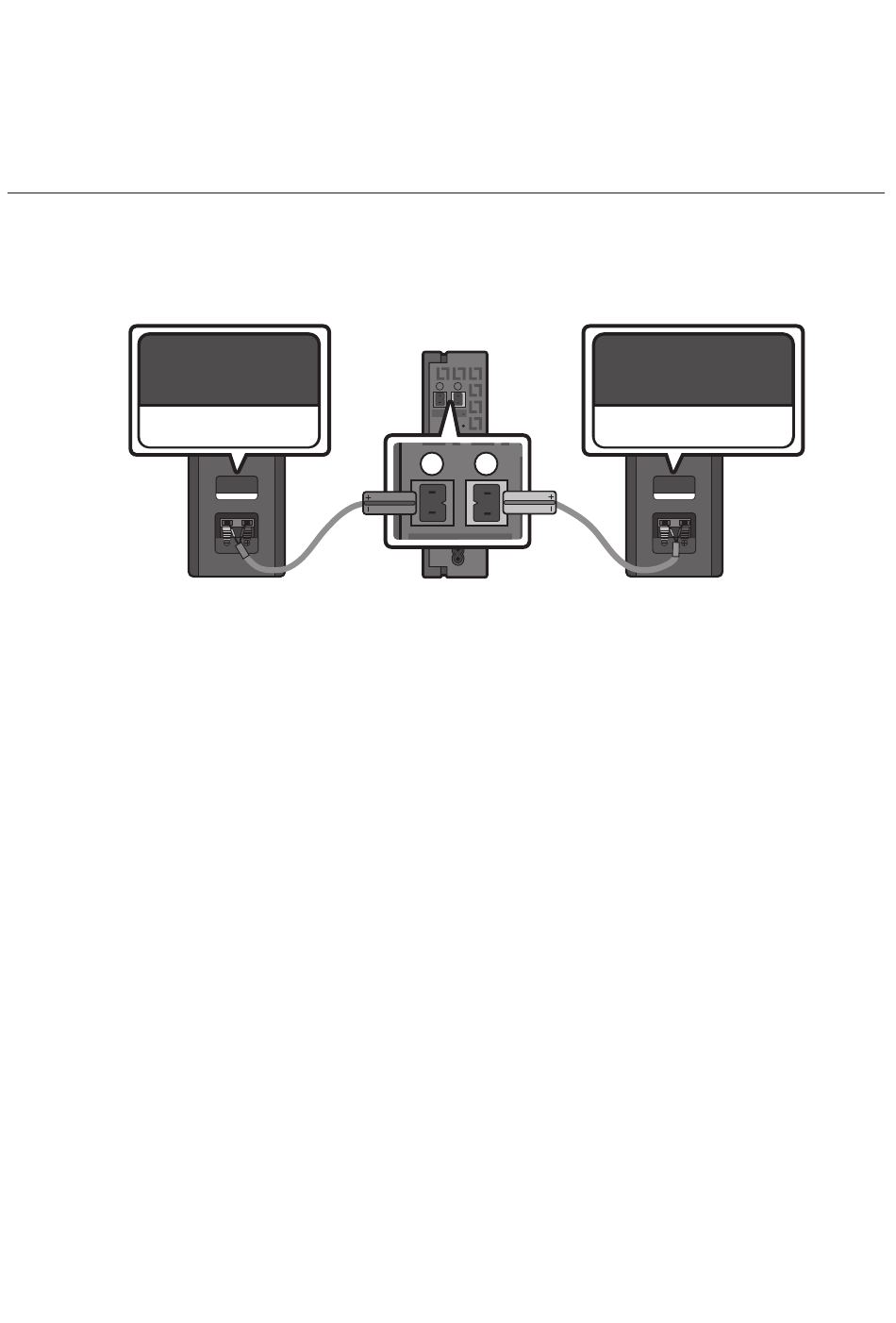

1. Свържете модула на безжичния приемник към 2 съраунд високоговорителя
Използвайте кабелите на високоговорителите за свързване на двата високоговорителя за
съраунд звук към модула на безжичния приемник
• Кабелите на високоговорителите са цветово кодирани.
SURROUND-LEFT
При свързване на кабелите на високоговорителите към модула на безжичния
приемник, спазвайте следните стъпки:
1. Вкарайте сивия конектор в сивия жак на безжичния приемник.
2. Вкарайте синия конектор в синия жак на безжичния приемник.
При свързване на кабелите на високоговорителите към съраунд
високоговорителите, спазвайте следните стъпки:
1. Свържете кабела за високоговорител, свързан към сивия жак, към високоговорителя със
сивия етикет.
2. Свържете кабела за високоговорител, свързан към синия жак, към високоговорителя със
синия етикет.
3. Вкарайте червения и черния край на всеки кабел за високоговорител в червения и черния
жак на съответния високоговорител.
• Етикетите са на гърба на високоговорителите.
SURROUND-LEFT
L R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3
ID SET
L R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3
POWER
ID SET
BUL - 10
SURROUND-RIGHT
SURROUND-RIGHT
