SWA-8500 -i ühendamine Soundbariga
Minge üle tõelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba ruumilise heli
kõlari KOMPLEKTI (SWA-8500) Soundbariga.
1. Juhtmevaba vastuvõtja mooduli ühendamine 2 ruumilise heli kõlariga

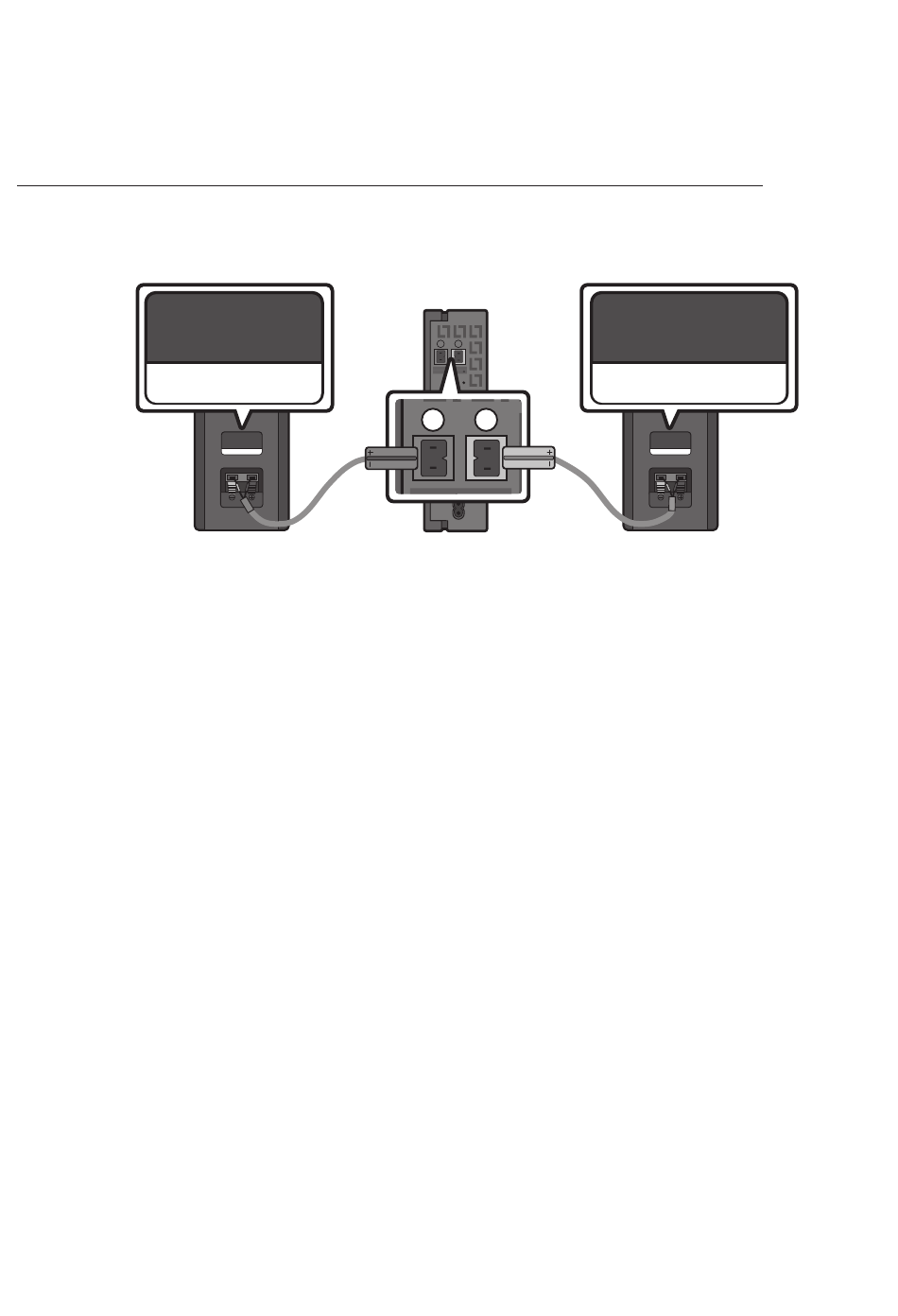

Kasutage kahe ruumilise heli kõlari ühendamiseks juhtmevaba vastuvõtja mooduliga kõlari kaableid.
• Kõlari kaablid on värvikoodiga.
SURROUND-LEFT
Kõlari kaablite ühendamisel juhtmevaba vastuvõtja mooduliga toimige järgmiselt.
1. Sisestage hall pistikühendus juhtmevabal vastuvõtjal olevasse halli pistikupessa.
2. Sisestage sinine pistikühendus juhtmevabal vastuvõtjal olevasse sinisesse pistikupessa.
Kõlari kaablite ühendamisel ruumilise heli kõlaritega toimige järgmiselt.
1. Ühendage halli pistikupessa ühendatud kõlari kaabel halli sildiga kõlariga.
2. Ühendage sinisesse pistikupessa ühendatud kõlari kaabel sinise sildiga kõlariga.
3. Sisestage mõlema kõlari kaabli punane ja must pistikühendus õigete kõlarite punasesse ja musta
pistikupessa.
• Sildid asuvad kõlarite tagaküljel.
