Σύνδεση του SWA-8500 με το Soundbar
Αναβαθμίστε την ποιότητα του ήχου σε αληθινά ασύρματο surround συνδέοντας το σετ ασύρματων
Surround ηχείων Samsung (SWA-8500) στο Soundbar.

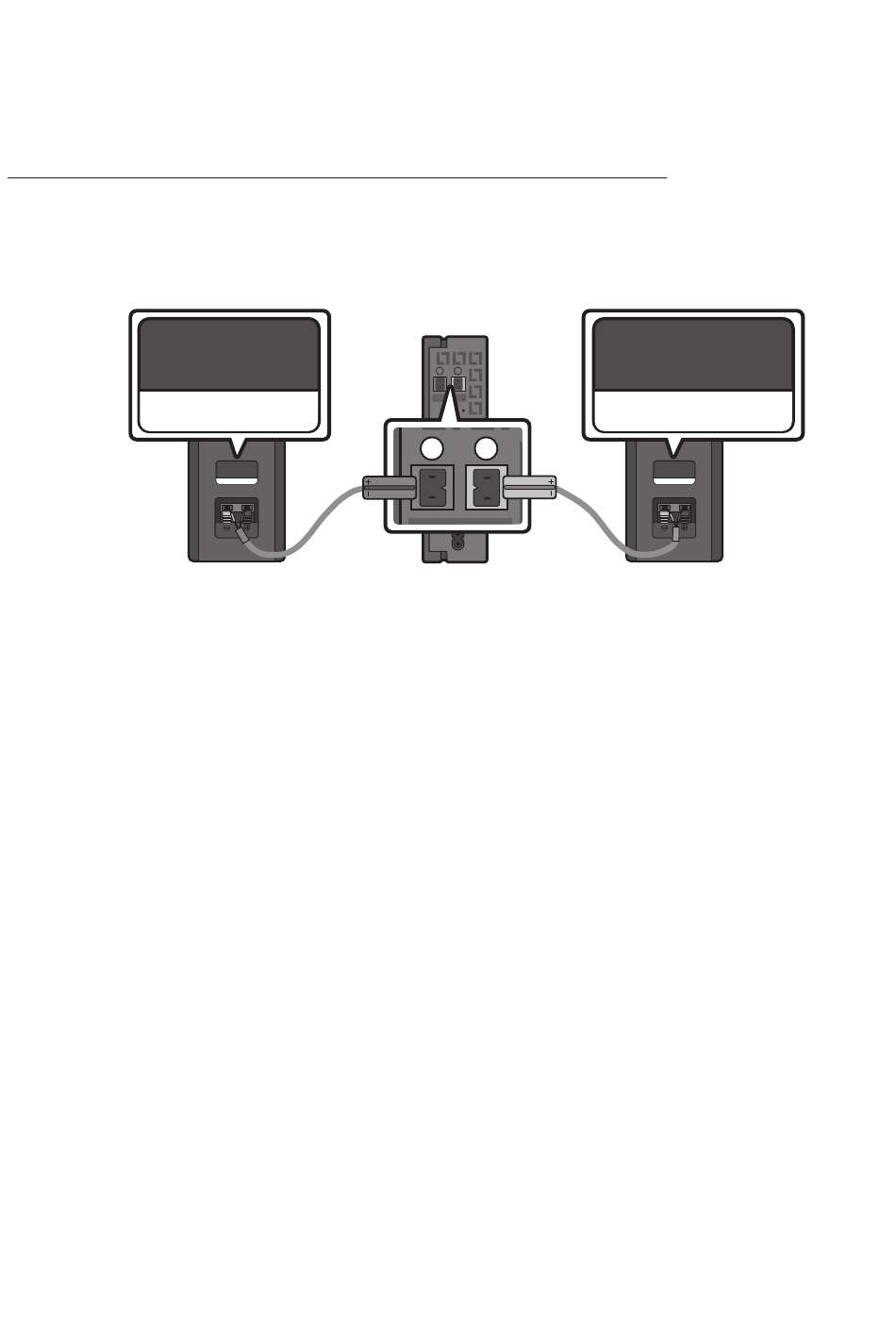

1. Συνδέστε τη μονάδα ασύρματου δέκτη σε 2 ηχεία Surround
Χρησιμοποιήστε τα καλώδια των ηχείων για να συνδέσετε τα δύο ηχεία ήχου surround στη μονάδα
ασύρματου δέκτη.
• Τα καλώδια του ηχείου φέρουν χρωματική κωδικοποίηση.
SURROUND-LEFT
Κατά τη σύνδεση των καλωδίων ηχείου στη μονάδα ασύρματου δέκτη, ακολουθήστε τα
παρακάτω βήματα:
1. Τοποθετήστε το γκρι βύσμα στην γκρι υποδοχή του ασύρματου δέκτη.
2. Τοποθετήστε το μπλε βύσμα στην μπλε υποδοχή του ασύρματου δέκτη.
Κατά τη σύνδεση των καλωδίων ηχείου στα ηχεία surround, ακολουθήστε τα παρακάτω
βήματα:
1. Αντιστοιχίστε το καλώδιο του ηχείου που είναι συνδεδεμένο στην γκρι υποδοχή, στο ηχείο με
την γκρι ετικέτα.
2. Αντιστοιχίστε το καλώδιο του ηχείου που είναι συνδεδεμένο στην μπλε υποδοχή, στο ηχείο με
την μπλε ετικέτα.
3. Τοποθετήστε τα κόκκινα και μαύρα άκρα του καλωδίου κάθε ηχείου στις κόκκινες και μαύρες
υποδοχές των κατάλληλων ηχείων.
• Οι ετικέτες βρίσκονται στην πίσω πλευρά των ηχείων.
SURROUND-LEFT
L R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3
ID SET
L R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3
POWER
ID SET
GRE - 10
