Připojení sady SWA-8500 k Soundbaru
Připojte ke svému Soundbaru sadu bezdrátových prostorových reproduktorů Samsung (SWA-8500) pro
dosažení skutečného bezdrátového prostorového zvuku.

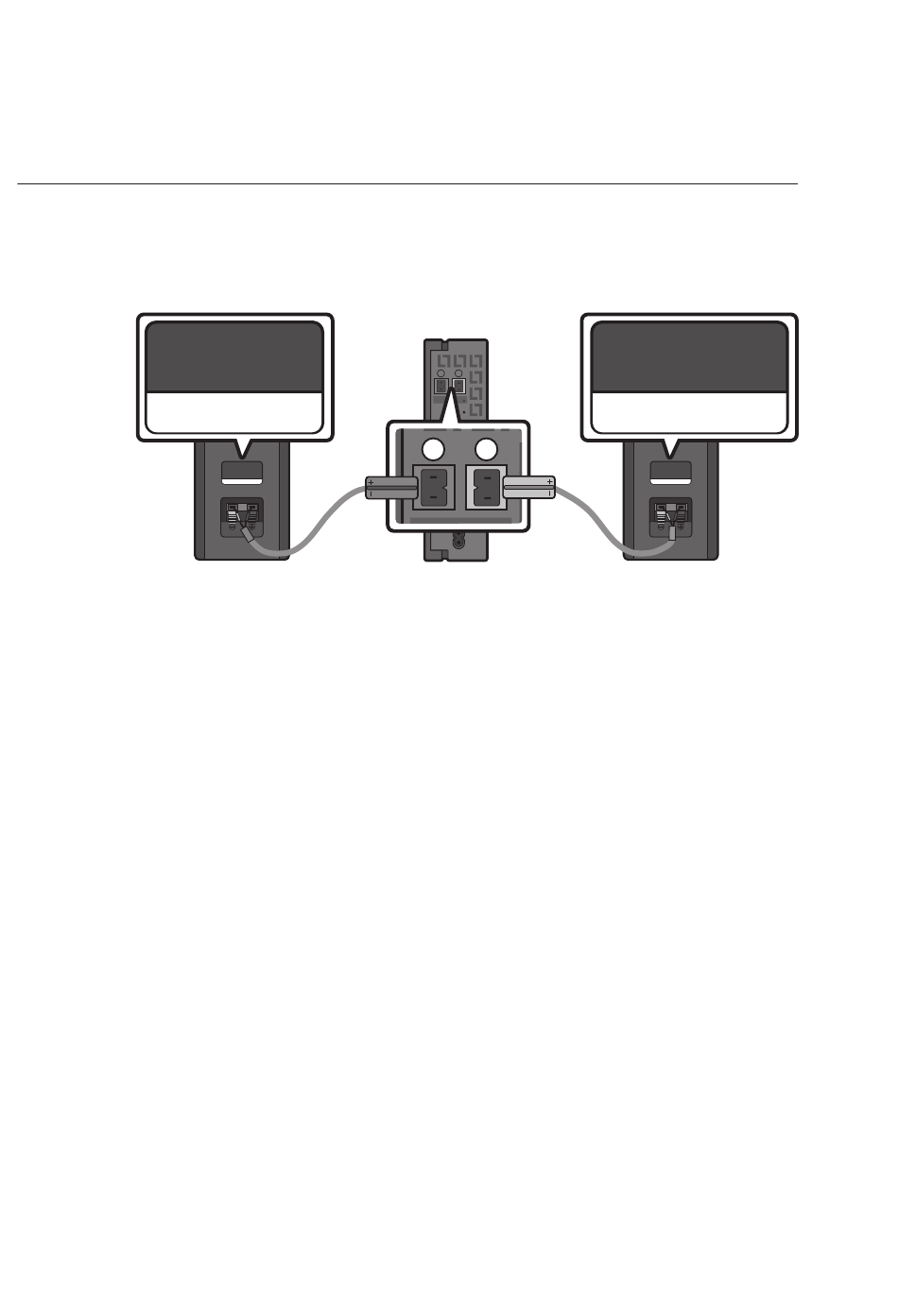

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům
Pomocí reproduktorových kabelů připojte dva reproduktory prostorového zvuku k modulu
bezdrátového přijímače.
• Reproduktorové kabely jsou barevně rozlišeny.
SURROUND-LEFT
Při připojování reproduktorových kabelů k modulu bezdrátového přijímače postupujte
takto:
1. Zasuňte šedou zástrčku do šedého konektoru na bezdrátovém přijímači.
2. Zasuňte modrou zástrčku do modrého konektoru na bezdrátovém přijímači.
Při připojování reproduktorových kabelů k prostorovým reproduktorům postupujte takto:
1. Reproduktorový kabel zapojený do šedého konektoru musí být připojen k reproduktoru s šedým
štítkem.
2. Reproduktorový kabel zapojený do modrého konektoru musí být připojen k reproduktoru s
modrým štítkem.
3. Zasuňte červené a černé konce jednotlivých reproduktorových kabelů do červených a černých
konektorů příslušných reproduktorů.
• Štítky najdete na zadní straně reproduktorů.
