Samsung HW-R470 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Lautsprecher
  5. HW-R470
  6. Bedienungsanleitung
Samsung HW-R470 Bedienungsanleitung

Samsung HW-R470 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
FULL MANUAL

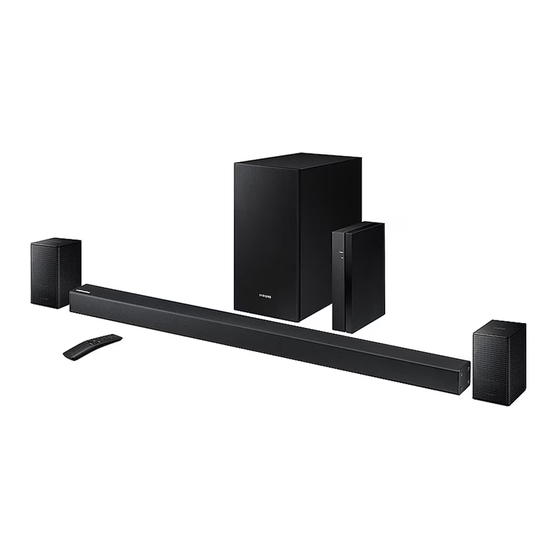

HW-R470
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung HW-R470

Inhaltszusammenfassung für Samsung HW-R470

  • Seite 1 FULL MANUAL HW-R470 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Seite 2: Safety Information

    BLADE OF PLUG TO WIDE SLOT, FULLY Refer to the table below for an explanation of INSERT. symbols which may be on your Samsung product. • This apparatus shall always be connected to a AC outlet with a protective grounding connection.
  • Seite 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...

  • Seite 4: Inhaltsverzeichnis

    CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Right Side Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer -------------------------...
  • Seite 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...

  • Seite 6: Checking The Components

    01 CHECKING THE COMPONENTS PAIR SOUND MODE WOOFER SOUNDBAR Soundbar Main Unit Subwoofer Remote Control / Optical Cable Batteries Power Cord (Subwoofer) AC/DC Adapter Wall Mount Guide (Main Unit) Connect the AC plug to the adapter until you hear a “snapping” sound to ensure they are securely fastened.

  • Seite 7: Inserting Batteries Before Using The Remote Control (Aa Batteries X 2)

    • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • Depending on the region, the AC plug may vary in appearance, or it may be supplied integrated with the AC/DC adapter. Inserting Batteries before using the Remote Control (AA batteries X 2) Slide the battery cover in the direction of the arrow until it is completely removed.

  • Seite 8: Product Overview

    02 PRODUCT OVERVIEW Front Panel / Right Side Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. Right Side of the Soundbar Display Displays the product’s status and current mode. +/- (Volume) Button Adjusts the volume.

  • Seite 9: Bottom Panel Of The Soundbar

    Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Connect to the digital (optical) output of an external device. USB (5V 0.5A) Connect a USB device here to play music files on the USB device through the Soundbar.

  • Seite 10: Connecting The Soundbar

    03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the AC plug to the adapter. 3 Connect the power adapter to the Soundbar and then to a wall socket.

  • Seite 11: Connecting The Soundbar To The Subwoofer

    Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 8. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 7...

  • Seite 12: Manually Connecting The Subwoofer If Automatic Connection Fails

    Manually connecting the Subwoofer if automatic connection fails Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. •...
  • Seite 13 NOTES • Do not connect the power cord of this product or your TV to a wall outlet until all connections between components are complete. • Before moving or installing this product, be sure to turn off the power and disconnect the power cord. •...

  • Seite 14: Connecting An Swa-8500 To Your Soundbar

    Connecting an SWA-8500 to your Soundbar Expand to true wireless surround sound by connecting the Samsung Wireless Surround Speaker SET (SWA-8500) to your Soundbar. 1. Connect the Wireless Receiver Module to 2 Surround Speakers Use the speaker cables to connect the two surround sound speakers to the Wireless Receiver Module.

  • Seite 15: Check The Standby Status After Plugging Into An Electrical Outlet

    2. Check the standby status after plugging into an electrical outlet The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for 5~6 seconds until the LINK LED indicator blinks (in Blue).
  • Seite 16 Connection failure SURROUND SPEAKERS OUT (Red) SPEAKER IMPEDANCE : 3 5 Sec SURROUND SPEAKERS OUT ID SET SPEAKER IMPEDANCE : 3 ID SET 2. Repeat steps 3 through 4. POWER Others Errors Contact a Samsung Service Centre. POWER ENG - 12...

  • Seite 17: Connecting To Your Tv

    04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when you connect the Soundbar to the TV using an optical cable.

  • Seite 18: Method 2. Connecting Wirelessly

    2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar R4-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.
  • Seite 19 If the device fails to connect • If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar R4-Series”) appears in the list, delete it. • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.

  • Seite 20: Connecting An External Device

    05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable BD / DVD player / Set-top box / Right Side of the Soundbar Game console DIGITAL AUDIO IN...

  • Seite 21: Connecting A Usb Storage Device

    2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar. • The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care.
  • Seite 22 File Format Type Compatibility list Extension Codec Sampling Rate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80kbps~320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56kbps~128kbps...

  • Seite 23: Connecting A Mobile Device

    Soundbar for more than 5 seconds to display “BT PAIRING”. 2. On your device, select “[AV] Samsung Soundbar R4-Series” from the list that appears. • When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”...
  • Seite 24 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar R4-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
  • Seite 25 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...

  • Seite 26: Using The Samsung Audio Remote App

    Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...

  • Seite 27: Using The Remote Control

    08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR • BT PAIRING mode Source To turn on “BT PAIRING” mode, change the source to “BT”...
  • Seite 28 Press the PAIR button. “BT PAIRING” appears in the Soundbar’s display. You can connect the Soundbar to a new Bluetooth device in this mode by selecting the PAIR Soundbar from the Bluetooth device's search list. Bluetooth PAIR SOUND MODE Press the p button to pause a music file temporarily. When you press the button again, the music file plays.
  • Seite 29 • Volume Restriction function To protect your hearing, the Volume Restriction function restricts the volume to 20 if you turn on the Soundbar when the volume is set higher than 20. – The default value for the Volume Restriction function is Off. You must turn it on to activate it.

  • Seite 30: Adjusting The Soundbar Volume With A Tv Remote Control

    The default mode for this function is – Each time you push the WOOFER button control by a Samsung TV remote. If your TV is not up and hold it for 5 seconds, the mode a Samsung TV, follow the directions below to switches in the following order: change the settings of this function.

  • Seite 31: Using The Hidden Buttons (Buttons With More Than One Function)

    Using the Hidden Buttons (Buttons with more than one function) Hidden Button Reference page Remote Control Button Function WOOFER TV remote control On/Off (Standby) page 26 BT Pairing page 23 (Source) Auto Power Down On/Off page 24 (AUX mode) p (Play / Pause) Initialise (Standby) page 31 BT Ready...

  • Seite 32: Installing The Wall Mount

    09 INSTALLING THE Wallmount Components WALL MOUNT Wall Mount Guide Installation Precautions • Install on a vertical wall only. • Do not install in a place with high Holder-Screw Screw temperature or humidity. • Verify whether the wall is strong enough to support the product’s weight.
  • Seite 33 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw mounting the Soundbar below your TV), and firmly into a support screw hole. then fix the Wall Mount Guide to the wall using tape.

  • Seite 34: Detaching The Soundbar From The Wall

    Detaching the Soundbar from • The left and right mounts are different shapes. Make sure to position them the Wall correctly. 1. To separate the Soundbar from the wall mount, push it in the direction of arrow, tilt it up slightly, and then pull it away from the Wall Mount R Wall Mount L wall as shown.

  • Seite 35: Software Update

    Soundbar. For more information about how 3. Save the downloaded software to a USB to download update files, go to the Samsung stick and select “Extract Here” to unzip the Electronics website at folder.

  • Seite 36: If Update Is Not Displayed

    6. When the update finishes, the Soundbar • Mac OS users should use MS-DOS (FAT) as the turns off. Press the button on the remote USB format. control for 5 seconds. “INIT” appears on the • Updating via USB may not be available, display and then the Soundbar turns off.

  • Seite 37: Troubleshooting

    11 TROUBLESHOOTING Before seeking assistance, check the following. The unit will not turn on. Is the power cord plugged into the outlet? ; Connect the power plug to the outlet. A function does not work when the button is pressed. Is there static electricity in the air? ;...

  • Seite 38: Licence

    12 LICENCE 13 OPEN SOURCE LICENCE NOTICE To send inquiries and requests regarding open sources, contact Samsung via Email Manufactured under license from Dolby (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby 14 IMPORTANT Laboratories.

  • Seite 39: Specifications And Guide

    15 SPECIFICATIONS AND GUIDE Specifications Model Name HW-R470 5V/0.5A Weight 1.5 kg Dimensions (W x H x D) 907.5 x 53.5 x 70.5 mm Operating Temperature Range +5°C to +35°C Operating Humidity Range 10 % ~ 75 % AMPLIFIER Rated Output power...
  • Seite 40 Port deactivation method Bluetooth Power function. NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. Hereby, Samsung Electronics, declares that this equipment is in compliance with Directive 2014/53/EU.

  • Seite 41: Sicherheitsinformationen

    In der nachstehenden Tabelle finden Sie eine DES STECKERS AN DEM BREITEN Erklärung zu Symbolen, die sich möglicherweise STECKPLATZ AUS, UND STECKEN SIE DEN auf Ihrem Samsung-Produkt befinden. STECKER VOLL EIN. • Dieses Gerät darf nur an eine Netzsteckdose ACHTUNG mit Schutzerdung angeschlossen werden.
  • Seite 42 Sie können auf die VOLLSTÄNDIGES Fehlfunktionen des Geräts von der HANDBUCH im Online-Kundendienstcenter Stromversorgung. Ihr Produkt ist nicht für von Samsung durch Scannen des QR-Codes den gewerblichen Einsatz vorgesehen. zugreifen. Um die Gebrauchsanweisung auf Verwenden Sie dieses Produkt nur für den Ihrem PC oder Mobilgerät anzusehen, laden...
  • Seite 43 INHALT Überprüfen der Komponenten Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- Produktübersicht Vorderseite / Rechte Seite der Soundbar ------------------------- Unterseite der Soundbar ------------------------- Anschliessen der Soundbar Stromanschluss ------------------------- Verbinden der Soundbar mit dem Subwoofer ------------------------- –...
  • Seite 44 Anschliessen eines Mobilgeräts Anschließen per Bluetooth ------------------------- Samsung Audio Remote App verwenden ------------------------- – Installieren der Samsung Audio Remote App ------------------------- – Starten der Samsung Audio Remote App ------------------------- Verwenden der Fernbedienung So verwenden Sie die Fernbedienung ------------------------- Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung...

  • Seite 45: Überprüfen Der Komponenten

    01 ÜBERPRÜFEN DER KOMPONENTEN PAIR SOUND MODE WOOFER SOUNDBAR Soundbar-Hauptgerät Subwoofer Fernbedienung / Optisches Kabel Batterien Stromkabel (Subwoofer) Netzadapter Montagehilfe für die Wandhalterung (Hauptgerät) Verbinden Sie den AC-Stecker mit dem Adapter, bis Sie ein „Einrast“-Geräusch hören, um sicherzustellen, dass beide Elemente sicher verbunden sind.

  • Seite 46: Einlegen Der Batterien Vor Der Verwendung Der Fernbedienung (Aa-Batterien X 2)

    • Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung. • Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den AC/DC-Adapter integriert geliefert werden. Einlegen der Batterien vor der Verwendung der Fernbedienung...

  • Seite 47: Produktübersicht

    02 PRODUKTÜBERSICHT Vorderseite / Rechte Seite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite befindet. Rechte Seite der Soundbar Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. +/- (Lautstärke)-Taste Stellt die Lautstärke ein.

  • Seite 48: Unterseite Der Soundbar

    Unterseite der Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen. USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

  • Seite 49: Anschliessen Der Soundbar

    03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3), um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen: 1 Schließen Sie das Stromkabel an den Subwoofer an. 2 Schließen Sie den AC-Stecker an die Steckdose an. 3 Schließen Sie den Netzadapter an die Soundbar und dann an eine Steckdose an.

  • Seite 50: Verbinden Der Soundbar Mit Dem Subwoofer

    Prüfen Sie, ob das Stromkabel richtig am ausgeschaltetem Soundbar-Hauptgerät angeschlossen ist. Soundbar-Hauptgerät) Verbindung Erneut verbinden. Siehe die Anweisungen zur fehlgeschlagen manuellen Verbindung auf Seite 8. Rot und Siehe die Kontaktinformationen für das Blinkend Fehlfunktion blau Samsung Servicezentrum in dem Handbuch. DEU - 7...

  • Seite 51: Manuelles Verbinden Des Subwoofers Bei Fehlschlagen Der Automatischen Verbindung

    Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte: • Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind. • Stellen Sie sicher, dass die Soundbar eingeschaltet ist. 1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt. •...
  • Seite 52 HINWEISE • Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind. • Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt. •...

  • Seite 53: Verbinden Des Swa-8500 Mit Einer Soundbar

    Verbinden des SWA-8500 mit einer Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das SET Drahtlose Surround-Lautsprecher (SWA-8500) von Samsung an Ihre Soundbar anschließen. 1. Schließen Sie das drahtlose Empfängermodul an 2 Surroundlautsprecher an Verwenden Sie die Lautsprecherkabel, um zwei Surroundlautsprecher an das drahtlose Empfängermodus anzuschließen.

  • Seite 54: Konfigurieren Sie "Id Set" Mithilfe Der Fernbedienung Der Soundbar

    2. Prüfen Sie nach dem Verbinden mit einer elektrischen Steckdose den Standby-Status Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau).

  • Seite 55: Prüfen Sie, Ob Die Link Led Durchgängig Blau Leuchtet (Verbindung Hergestellt)

    SURROUND SPEAKERS OUT SPEAKER IMPEDANCE : 3 5 Sec SURROUND SPEAKERS OUT ID SET SPEAKER IMPEDANCE : 3 ID SET 2. Wiederholen Sie die Schritte 3 bis 4. POWER Andere Fehler Wenden Sie sich an ein Samsung-Servicezentrum. POWER DEU - 12...

  • Seite 56: Anschluss An Ihr Fernsehgerät

    04 ANSCHLUSS AN IHR FERNSEHGERÄT Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. • Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem...

  • Seite 57: Methode 2. Drahtlose Verbindung

    2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 3. Wählen Sie „[AV] Samsung Soundbar R4-Series“ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt.
  • Seite 58 Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar R4-Series“) in der Liste erscheint, löschen Sie sie. • Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS • Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“...

  • Seite 59: Verbindung Mit Einem Optischen Oder Analogen Audio (Aux)-Kabel

    05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel BD / DVD-Player / Set-Top-Box / Rechte Seite der Soundbar Spielkonsole DIGITAL AUDIO IN...

  • Seite 60: Verbinden Eines Usb Speichergeräts

    Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB- Anschluss Ihrer Soundbar. • Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung. 2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels. 3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie...
  • Seite 61 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz...

  • Seite 62: Anschliessen Eines Mobilgeräts

    3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus. Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar R4-Series“) in der Liste erscheint, löschen Sie sie.

  • Seite 63: Bluetooth Power Ein (Sound Mode)

    HF (Hands Free) Funktion unterstützen. • Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar R4-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

  • Seite 64: Das Bluetooth-Gerät Von Der Soundbar Trennen

    Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. • Verbindung zum Soundbar wird getrennt. • Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

  • Seite 65: Samsung Audio Remote App Verwenden

    Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote...

  • Seite 66: Verwenden Der Fernbedienung

    08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus. Strom Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen. PAIR • BT PAIRING-Modus Quelle Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.
  • Seite 67 Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING“ angezeigt. In diesem Modus können Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, PAIR indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswählen. Bluetooth PAIR SOUND MODE Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben.
  • Seite 68 • Lautstärkebeschränkungsfunktion Um Ihr Gehör zu schützen, beschränkt die Lautstärkebegrenzungsfunktion die Lautstärke auf 20, wenn Sie die Soundbar einschalten und die Lautstärke höher als 20 eingestellt ist. – Der Standardwert für die Lautstärkebegrenzungsfunktion ist Aus. Sie müssen sie einschalten, um sie zu aktivieren. –...

  • Seite 69: Anpassen Der Soundbar-Lautstärke Mit Einer Tv-Fernbedienung

    (Steuerung über eine mit einer TV-Fernbedienung Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie Bei einem Samsung TV kann die Lautstärke für 5 Sekunden wiederholt gedrückt, bis „SAMSUNG-TV REMOTE“in der Anzeige der Soundbar mit der IR-Fernbedienung, die erscheint.

  • Seite 70: Verwenden Der Verborgenen Tasten (Tasten Mit Mehr Als Einer Funktion)

    Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER TV-Fernbedienung Ein/Aus (Standby) Seite 26 BT-Kopplung Seite 23 (Quelle) Auto Power Down Ein/Aus (AUX-Modus) Seite 24 p (Wiedergabe / Pause) Initialisieren (Standby) Seite 31 BT Bereit Seite 15 Links...

  • Seite 71: Installieren Der Wandhalterung

    09 INSTALLIEREN DER Komponenten für die Anbringung an der Wand WANDHALTERUNG Montagehilfe für die Wandhalterung Vorsichtsmaßnahmen für die Installation • Installieren Sie nur an einer vertikalen Wand. • Installieren Sie nicht an einem Ort mit hoher Aufhängungsschraube Schraube Temperatur oder Feuchtigkeit. •...
  • Seite 72 2. Richten Sie die Mittellinie der Montagehilfe 5. Stecken Sie eine Schraube (nicht enthalten) für die Wandhalterung auf die Mitte des durch jede Aufhängungsschraube und Fernsehers aus (wenn Sie die Soundbar unter drehen Sie dann jede Schraube in einem dem Fernseher montieren) und befestigen Aufhängungsschraubenloch.

  • Seite 73: Soundbar Von Der Wand Abnehmen

    Soundbar von der Wand • Die linke und rechte Halterung haben eine unterschiedliche Form. Achten Sie abnehmen darauf, sie korrekt zu positionieren. 1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils, neigen Sie sie leicht nach oben und Wandhalterung R Wandhalterung L nehmen Sie sie dann wie dargestellt von der...

  • Seite 74: Softwareaktualisierung

    Weitere Informationen zum Schritte: Gehen Sie auf die Samsung-Website Herunterladen der Aktualisierungsdateien finden unter (samsung.com)  suchen Sie nach dem Sie auf der Samsung Electronics Webseite unter Modellnamen - wählen Sie die Option (www.samsung.com → Support). Geben Sie dann Kundendienst (Änderung der Bezeichnung...

  • Seite 75: Wenn Update Nicht Angezeigt Wird

    6. Wenn das Update abgeschlossen ist, wird die • Benutzer von Mac OS sollten als USB-Format Soundbar ausgeschaltet. Halten Sie die Taste MS-DOS (FAT) verwenden. p auf der Fernbedienung 5 Sekunden lang • Abhängig vom Hersteller des Speichergeräts ist gedrückt. „INIT“ wird auf dem Bildschirm eine Aktualisierung über USB gegebenenfalls angezeigt und die Soundbar wird nicht verfügbar.

  • Seite 76: Fehlerbehebung

    11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ;...

  • Seite 77: Lizenz

    Wenn Sie Fragen bezüglich des Themas Open Laboratories. Dolby, Dolby Audio, Pro Logic, Source haben, wenden Sie sich bitte per E-Mail and the double-D symbol are trademarks of unter der Adresse an Samsung Dolby Laboratories. (oss.request@samsung.com). 14 WICHTIGE For DTS patents, see http://patents.dts.com.

  • Seite 78: Spezifikationen Und Leitfaden

    15 SPEZIFIKATIONEN UND LEITFADEN Technische daten Modellname HW-R470 5V/0,5A Gewicht 1,5 kg Abmessungen (B × H × T) 907,5 x 53,5 x 70,5 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung 35W x 2, 6 ohm Unterstützte Wiedergabeformate...
  • Seite 79 Anschlussdeaktivierungsmethode Bluetooth Power-Funktion auszuschalten. HINWEISE • Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. • Gewicht und Abmessungen können von den Angaben abweichen. Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support >...
  • Seite 80 VOORKOMEN, ZORGT U DAT HET BREDE Zie onderstaande tabel voor een verklaring van UITEINDE VAN DE STEKKER IN DE BREDE symbolen die zich op uw Samsung-product OPENING ZIT EN VOLLEDIG IS INGESTOKEN. kunnen bevinden. • Dit apparaat moet altijd aangesloten worden...

  • Seite 81: Voorzorgsmaatregelen

    U kunt de handleiding op uw pc of mobiele temperatuur wordt bewaard, kan apparaat zien, als u ze in documentindeling condensatie optreden. Als u het apparaat in vanaf de website van Samsung downloadt. de winter verplaatst, wacht u ongeveer 2 uur (http://www.samsung.com/support) totdat het apparaat weer op...
  • Seite 82 INHOUD De Componenten Controleren Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2) ------------------------- Productenoverzicht Voorpaneel/Rechterpaneel van de Soundbar ------------------------- Onderpaneel van de Soundbar ------------------------- De Soundbar Aansluiten De elektriciteit aansluiten ------------------------- De Soundbar op de subwoofer aansluiten ------------------------- –...
  • Seite 83 Een Mobiel Apparaat Verbinden Verbinden via Bluetooth ------------------------- De Samsung Audio Remote App gebruiken ------------------------- – Het installeren van de Samsung Audio Remote App ------------------------- – Het starten van de Samsung Audio Remote App ------------------------- De Afstandsbediening Gebruiken Hoe de afstandsbediening gebruiken...

  • Seite 84: De Componenten Controleren

    01 DE COMPONENTEN CONTROLEREN PAIR SOUND MODE WOOFER SOUNDBAR Hoofdeenheid van de Soundbar Subwoofer Afstandsbediening/ Optische kabel batterijen Netsnoer Lichtnetadapter Wandmontagegids (Subwoofer) (Hoofdunit) Sluit de AC-stekker aan op de adapter tot u een klikgeluid hoort om er zeker van te zijn dat ze goed vastzitten.

  • Seite 85: Batterijen Plaatsen Vóór Het Gebruik Van De Afstandsbediening (Aa-Batterijen X 2)

    • Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung. • Afhankelijk van de regio kan de AC-stekker verschillende vormen aannemen of kan hij in de AC/DC-adapter geïntegreerd worden meegeleverd.

  • Seite 86: Productenoverzicht

    02 PRODUCTENOVERZICHT Voorpaneel/Rechterpaneel van de Soundbar Plaats het product zodat het logo van SAMSUNG bovenaan staat. Rechterkant van de Soundbar Scherm Geeft de productstatus en actuele modus weer. +/- (Volume)-knop Stelt het volume bij. • Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.

  • Seite 87: Onderpaneel Van De Soundbar

    Onderpaneel van de Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DC 19V DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Sluit aan op de digitale (optische) uitgang van een extern apparaat. USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.

  • Seite 88: De Soundbar Aansluiten

    03 DE SOUNDBAR AANSLUITEN De elektriciteit aansluiten Gebruik de stroomcomponenten (1, 2, 3) om de Subwoofer en Soundbar op een stopcontact aan te sluiten in deze volgorde: 1 Sluit het netsnoer aan op de Subwoofer. 2 Sluit de AC-stekker aan op de adapter. 3 Sluit de stroomadapter aan op de Soundbar en vervolgens in het stopcontact.

  • Seite 89: De Soundbar Op De Subwoofer Aansluiten

    Soundbar goed is Soundbar uitgeschakeld) aangesloten. Rood Sluit opnieuw aan. Raadpleeg de Verbinding mislukt instructies voor handmatig verbinden op pagina 8. Raadpleeg in de handleiding de Rood en Knipperend Storing contactinformatie voor het Samsung blauw Servicecenter. DUT - 7...

  • Seite 90: De Subwoofer Handmatig Verbinden Als De Automatische Verbinding Mislukt

    De subwoofer handmatig verbinden als de automatische verbinding mislukt Voordat u onderstaande procedure voor de handmatige verbinding uitvoert: • Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten. • Zorg ervoor dat de Soundbar ingeschakeld is. 1. Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt. •...
  • Seite 91 OPMERKINGEN • Steek de stroomkabel van dit product of uw tv pas in een stopcontact als alle componenten zijn aangesloten. • Zet dit product eerst uit en koppel de stroomkabel los voordat u het verplaatst of installeert. • Als de hoofdeenheid uitgeschakeld is, gaat de draadloze subwoofer in stand-bymodus en wordt de STANDBY LED op de achterkant rood nadat het diverse malen blauw heeft geknipperd.

  • Seite 92: De Swa-8500 Met Een Soundbar Verbinden

    De SWA-8500 met een Soundbar verbinden Breid uit naar echt draadloos surroundgeluid door het STEL van draadloze surround luidsprekers van Samsung (SWA-8500) te verbinden met uw Soundbar. 1. Verbind de draadloze ontvangstmodule met 2 surroundluidsprekers Gebruik de luidsprekerkabels om twee surroundluidsprekers met de draadloze ontvangstmodule te verbinden.
  • Seite 93 2. Controleer de standby-status na het aansluiten op een stopcontact Het indicatielampje LINK LED (blauwe LED) op de Draadloze ontvangermodule knippert. Als de LED niet knippert, houd de knop ID SET op de achterkant van de Draadloze ontvangermodule 5-6 seconden ingedrukt met de punt van een pen tot het indicatielampje LINK LED knippert (in een blauwe kleur).
  • Seite 94 (rood) SURROUND SPEAKERS OUT SPEAKER IMPEDANCE : 3 5 Sec SURROUND SPEAKERS OUT ID SET SPEAKER IMPEDANCE : 3 ID SET 2. Herhaal stap 3 tot 4. POWER Overig Foutmeldingen Contact op met een Samsung servicecentrum. POWER DUT - 12...

  • Seite 95: Verbinden Met Uw Tv

    04 VERBINDEN MET UW TV Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen. • Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv.

  • Seite 96: Methode 2. Draadloos Verbinden

    2. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.) 3. Selecteer ‘[AV] Samsung Soundbar R4-Series’ in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met ‘Need Pairing’ of ‘Paired’ op de Bluetooth-apparaatlijst van de tv vermeld.
  • Seite 97 Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar R4-Series’ in de lijst verschijnt, verwijder hem dan. • Herhaal vervolgens stappen 1 tot en met 3. OPMERKING • Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de “BT READY “-modus om opnieuw te verbinden.

  • Seite 98: Verbinden Met Een Extern Apparaat

    05 VERBINDEN MET EEN EXTERN APPARAAT Verbind met een extern apparaat via een bedraad of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen. Verbinden met een optische of analoge audiokabel (AUX) BD/DVD-speler/Settopbox/ Rechterkant van de Soundbar Gameconsole DIGITAL AUDIO IN (OPTICAL)

  • Seite 99: Een Usb-Opslagapparaat Aansluiten

    Micro USB-aansluiting op uw Soundbar. • De Micro-USB-naar-USB-adapter-kabel wordt afzonderlijk verkocht. Neem contact op met een servicecentrum of de klantenservice van Samsung om deze aan te schaffen. 2. Uw USB-apparaat aansluiten op het vrouwelijke uiteinde van de adapterkabel.
  • Seite 100 Compatibiliteitslijst Extensie Codec Samplingfrequentie Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz...

  • Seite 101: Een Mobiel Apparaat Verbinden

    3. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar. Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar R4-Series’) in de lijst verschijnt, verwijder hem dan.
  • Seite 102 • U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt. • Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ‘[AV] Samsung Soundbar R4-Series’ selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de ‘BT’-modus.
  • Seite 103 Het Bluetooth-apparaat loskoppelen van een Soundbar U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies. • De verbinding met Soundbar wordt verbroken. • Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’...

  • Seite 104: De Samsung Audio Remote App Gebruiken

    De Samsung Audio Remote App gebruiken Het installeren van de Samsung Audio Remote App Om de Soundbar met uw smart device en de Samsung Audio Remote app te bedienen, download de Samsung Audio Remote app van Google Play Store. Zoekactie markt : Samsung Audio Remote...

  • Seite 105: De Afstandsbediening Gebruiken

    08 DE AFSTANDSBEDIENING GEBRUIKEN Hoe de afstandsbediening gebruiken Hiermee schakelt u de Soundbar in en uit. Stroom Druk hierop om een met de Soundbar verbonden bron te selecteren. PAIR • BT PAIRING-modus Bron Om de ‘BT PAIRING’-modus in te schakelen, wijzigt u de bron naar ‘BT’-modus en houdt u (Bron)-knop gedurende meer dan 5 seconden ingedrukt.
  • Seite 106 Druk op de PAIR-knop. "BT PAIRING" verschijnt op het scherm van de Soundbar. U kunt in deze modus de Soundbar verbinden met een nieuw Bluetooth-apparaat door de PAIR Soundbar te selecteren in de zoeklijst van het Bluetooth-apparaat. Bluetooth PAIR SOUND MODE Druk op de p-button om een muziekbestand tijdelijk te pauzeren.
  • Seite 107 • Volumebeperkingsfunctie Om uw gehoor te beschermen, beperkt de functie Volumebeperking het volume tot 20 als u de Soundbar inschakelt met een volume dat hoger dan 20 staat. – De standaardwaarde voor de functie Volumebeperking is Uit. U moet haar inschakelen om ze te activeren.

  • Seite 108: Het Volume Van De Soundbar Aanpassen Met De Afstandsbediening Van De Tv

    Samsung), duw dan de knop WOOFER Als u een tv van Samsung hebt, kunt u het gedurende 5 seconden herhaaldelijk omhoog volume van de Soundbar regelen met de tot ‘SAMSUNG-TV REMOTE’ op het scherm IR-afstandsbediening die bij uw tv van verschijnt.

  • Seite 109: De Verborgen Knoppen Gebruiken (Knoppen Met Meer Dan Een Functie)

    De verborgen knoppen gebruiken (knoppen met meer dan een functie) Verborgen knop Referentiepagina Knop op afstandsbediening Functie Afstandsbediening van uw TV aan/uit WOOFER Pagina 23 (Standby) BT Koppelen Pagina 23 (Bron) Auto Power Down aan/uit Pagina 24 (AUX-modus) p (Afspelen/Pauzeren) Initialiseren (Standby) Pagina 31 BT gereed...

  • Seite 110: De Wandmontage Installeren

    09 DE Componenten voor muurmontage WANDMONTAGE INSTALLEREN Wandmontagegids Voorzorgsmaatregelen bij de installatie Schroefhouder Schroef • Installeer uitsluitend op een verticale wand. • Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad. • Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen.
  • Seite 111 2. Lijn de Centrale lijn van de 5. Duw een schroef (niet meegeleverd) door wandmontagegids uit met het midden van elke Schroefhouder en draai de schroef uw tv (als u de Soundbar onder uw tv stevig aan in het gat. monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.

  • Seite 112: De Soundbar Losmaken Van De Muur

    De Soundbar losmaken van de • De linker- en rechtermontages hebben verschillende vormen. Zorg ervoor dat u muur deze juist positioneert. 1. Om de Soundbar te scheiden van de wandmontage, duwt u hem in de richting van de pijl, kantelt u hem lichtjes omhoog en Wandmontage R Wandmontage L trekt u hem weg van de wand, zoals...

  • Seite 113: Software-Update

    We raden u aan om uw instellingen op te schrijven zodat u ze na de update gemakkelijk opnieuw kunt instellen. Merk Samsung kan in de toekomst updates bieden op dat bij het bijwerken van de firmware ook de voor de systeemfirmware van de Soundbar.

  • Seite 114: Als Update Niet Wordt Weergegeven

    6. Als de update voltooid is, schakelt de • Gebruikers met Mac OS moeten MS-DOS Soundbar automatisch uit. Houd de p-knop (FAT) gebruiken als indeling voor de USB- op de afstandsbediening 5 seconden stick. ingedrukt. “INIT” wordt weergegeven op het •...

  • Seite 115: Problemen Oplossen

    11 PROBLEMEN OPLOSSEN Controleer het volgende voordat u contact met ons opneemt. Het toestel wordt niet ingeschakeld. Zit de stekker van het netsnoer in het stopcontact? ; Steek de stekker in het stopcontact. Een functie werkt niet wanneer op de knop wordt gedrukt. Zit er statische elektriciteit in de lucht? ;...

  • Seite 116: Licentie

    LICENTIE Manufactured under license from Dolby Neem voor vragen en verzoeken met betrekking Laboratories. Dolby, Dolby Audio, Pro Logic, tot open source contact op met Samsung via and the double-D symbol are trademarks of e-mail (oss.request@samsung.com). Dolby Laboratories. 14 BELANGRIJKE OPMERKING For DTS patents, see http://patents.dts.com.

  • Seite 117: Specificaties En Handleiding

    15 SPECIFICATIES EN HANDLEIDING Specificaties Modelnaam HW-R470 5V/0,5A Gewicht 1,5 kg Afmetingen (B X H X D) 907,5 x 53,5 x 70,5 mm Temperatuurbereik voor gebruik +5°C - +35°C Vochtigheidspercentage voor gebruik 10 % - 75 % VERSTERKER Uitvoervermogen 35W x 2, 6 ohm Ondersteunde speelindelingen LPCM 2ch, Dolby Audio™...
  • Seite 118 Manier om poort te deactiveren functie Bluetooth Power uit te schakelen. OPMERKINGEN • Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen. • Gewicht en afmetingen zijn bij benadering. Samsung Electronics verklaart hierbij dat deze apparatuur voldoet aan Richtlijn 2014/53/EU.

  • Seite 119: Informations Relatives À La Sécurité

    Reportez-vous au tableau ci-dessous pour une BRANCHEZ LA FICHE AU FOND, EN explication des symboles pouvant figurer sur PRENANT SOIN D’INSÉRER LA TIGE LARGE votre produit Samsung. DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une prise terre.
  • Seite 120 Votre produit n’est pas prévu pour un usage sur le centre d’assistance clientèle en ligne de industriel. Ce produit ne peut être utilisé qu’à Samsung ou en scannant le code QR. Pour des fins personnelles. Une condensation consulter le manuel sur votre PC ou appareil peut se former si le produit ou un disque a mobile, téléchargez-le au format document...
  • Seite 121 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau avant / Panneau côté droit de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de la Soundbar au Caisson de basse...
  • Seite 122 Connexion à un Appareil Mobile Connexion via Bluetooth ------------------------- Utilisation de l’application Samsung Audio Remote ------------------------- – Installation de l’application Samsung Audio Remote ------------------------- – Lancement de l’application Samsung Audio Remote ------------------------- Utilisation de la télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur...

  • Seite 123: Contrôle Des Composants

    01 CONTRÔLE DES COMPOSANTS PAIR SOUND MODE WOOFER SOUNDBAR Unité principale Soundbar Caisson de basse Télécommande/Piles Câble optique Cordon d’alimentation Adaptateur CA/CC Guide de fixation murale (Caisson de basse) (Unité principale) Raccordez la fiche CA à l’adaptateur en l’enfonçant jusqu’à entendre un bruit «sec» qui indique qu’ils sont fermement fixés.

  • Seite 124: Insertion Des Piles Avant L'utilisation De La Télécommande (Piles Aa X 2)

    • Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. • En fonction de la région, l’apparence de la fiche CA peut varier ou elle peut être fournie intégrée à...

  • Seite 125: Présentation Du Produit

    02 PRÉSENTATION DU PRODUIT Panneau avant / Panneau côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar Affichage Affiche l'état et le mode actuel du produit.

  • Seite 126: Panneau Inférieur De La Soundbar

    Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe. USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.

  • Seite 127: Connexion De La Soundbar

    03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Connectez la fiche CA à...

  • Seite 128: Connexion De La Soundbar Au Caisson De Basse

    Rouge Activé Reconnectez. Reportez-vous aux Échec de la connexion instructions sur la connexion manuelle à la page 8. Reportez-vous aux informations de Rouge et Clignotement Dysfonctionnement contact du Centre de service Samsung bleu dans le manuel. FRA - 7...

  • Seite 129: Connexion Manuelle Du Caisson De Basse Si La Connexion Automatique Échoue

    Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : • Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. • Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.
  • Seite 130 REMARQUES • Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées. • Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation.

  • Seite 131: Connexion Du Swa-8500 À Une Soundbar

    Connexion du SWA-8500 à une Soundbar Passez au vrai son surround sans fil en connectant votre LOT d’enceintes surround sans fil Samsung (SWA-8500) à votre Soundbar. 1. Connecter le module de réception sans fil à 2 enceintes surround Utilisez les câbles d’enceinte pour connecter deux enceintes surround au module de réception sans fil. • Les câbles d’enceinte répondent à un code couleur.
  • Seite 132 2. Vérifiez l’état de veille après le branchement à une prise électrique Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à...
  • Seite 133 SURROUND SPEAKERS OUT (Rouge) SPEAKER IMPEDANCE : 3 5 Sec SURROUND SPEAKERS OUT ID SET SPEAKER IMPEDANCE : 3 ID SET 2. Répétez les étapes 3 à 4. POWER Autres Erreurs Contactez un service après-vente Samsung. POWER FRA - 12...

  • Seite 134: Connexion À Votre Téléviseur

    • Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à...

  • Seite 135: Méthode 2. Connexion Sans Fil

    2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
  • Seite 136 4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 à 3.

  • Seite 137: Connexion À Un Appareil Externe

    05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Lecteur BD/DVD / Boîtier décodeur / Côté...

  • Seite 138: Connexion D'un Périphérique De Stockage Usb

    Micro USB de la Soundbar. • Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung. 2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.
  • Seite 139 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 kHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 kHz 80 ~ 320 kbps...

  • Seite 140: Connexion À Un Appareil Mobile

    3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 et 2.
  • Seite 141 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar R4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
  • Seite 142 Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED»...

  • Seite 143: Utilisation De L'application Samsung Audio Remote

    Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran. Audio Remote • L’application Samsung Audio Remote n’est compatible qu’avec les téléphones portables Android qui exécutent la version 3.0 d’Android ou une version ultérieure.

  • Seite 144: Utilisation De La Télécommande

    08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Appuyez pour sélectionner une source connectée à la Soundbar. PAIR • Mode BT PAIRING Source Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.
  • Seite 145 Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en PAIR sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth. Bluetooth PAIR SOUND MODE Appuyez sur la touche p pour mettre le fichier musical temporairement en pause.
  • Seite 146 • Fonction de restriction du volume Pour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20. – La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l’activer.

  • Seite 147: Réglage Du Volume De La Soundbar Avec Une Télécommande De Téléviseur

    Utilisez d’abord le menu du téléviseur pour régler le SAMSUNG-TV REMOTE 5 Sec son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur –...

  • Seite 148: Utilisation Des Touches Dissimulées (Touches Avec Plus D'une Fonction)

    Utilisation des touches dissimulées (Touches avec plus d’une fonction) Touche dissimulée Page de référence Touche de télécommande Fonction Télécommande de votre téléviseur WOOFER page 26 Activer/Désactiver (Veille) Appariement BT page 23 (Source) Auto Power Down Activer/Désactiver page 24 (Mode AUX) p (Lecture / Pause) Initialiser (Veille) page 31...

  • Seite 149: Installation Du Support Mural

    09 INSTALLATION Composants de fixation au mur DU SUPPORT MURAL Guide de fixation murale Précautions d’installation Vis de fixation • Installez sur un mur vertical uniquement. • N’installez pas dans un endroit à température élevée ou humide. • Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre Support de fixation Support de fixation...
  • Seite 150 2. Alignez la Ligne centrale du Guide de 5. Enfoncez une vis (non fournie) dans chaque fixation murale avec le centre de votre Vis de fixation, puis vissez fermement téléviseur (si vous fixez la Soundbar sous chaque vis dans un trou pour vis portante. votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

  • Seite 151: Retrait De La Soundbar Du Mur

    Retrait de la Soundbar du mur • Les fixations droite et gauche ont des formes différentes. Veillez à bien les 1. Pour retirer la Soundbar de la fixation positionner. murale, poussez-la dans la direction de la flèche, inclinez-la légèrement et retirez-la du mur comme indiqué...

  • Seite 152: Mise À Jour Du Logiciel

    Nous vous recommandons d’écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que Samsung peut proposer des mises à jour pour le la mise à jour du micrologiciel réinitialise microprogramme du système de la Soundbar également la connexion du subwoofer.

  • Seite 153: Si Update Ne S'affiche Pas

    6. Lorsque la mise à jour est terminée, la • Les utilisateurs de Mac OS doivent utiliser Soundbar s’éteint. Appuyez sur la touche MS-DOS (FAT) comme format USB. p de la télécommande pendant 5 secondes. • L’exécution de la mise à jour via USB peut ne «INIT»...

  • Seite 154: Dépannage

    11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prise murale? ; Branchez la fiche secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la fiche secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT.

  • Seite 155: Licence

    12 LICENCE 13 AVIS DE LICENCE LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à Manufactured under license from Dolby l’adresse (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of 14 REMARQUE Dolby Laboratories.

  • Seite 156: Spécifications Et Guide

    15 SPÉCIFICATIONS ET GUIDE Spécifications Nom du modèle HW-R470 5V/0,5A Poids 1,5 kg Dimensions (L x H x P) 907,5 x 53,5 x 70,5 mm Plage de températures en fonctionnement +5°C à +35°C Plage d’humidité en fonctionnement 10 % ~ 75 %...
  • Seite 157 Bluetooth Power. REMARQUES • Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.
  • Seite 158 © 2019 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre ...

Inhaltsverzeichnis
