Eaton FlexiTech SL Handbuch

Manual / Betriebsanleitung
ZNO2058600 A
FlexiTech SL lens optic 400lm CG-S
Target group: Skilled electricians
Zielgruppe : Elektrofachkraft
1
a
3
4
c

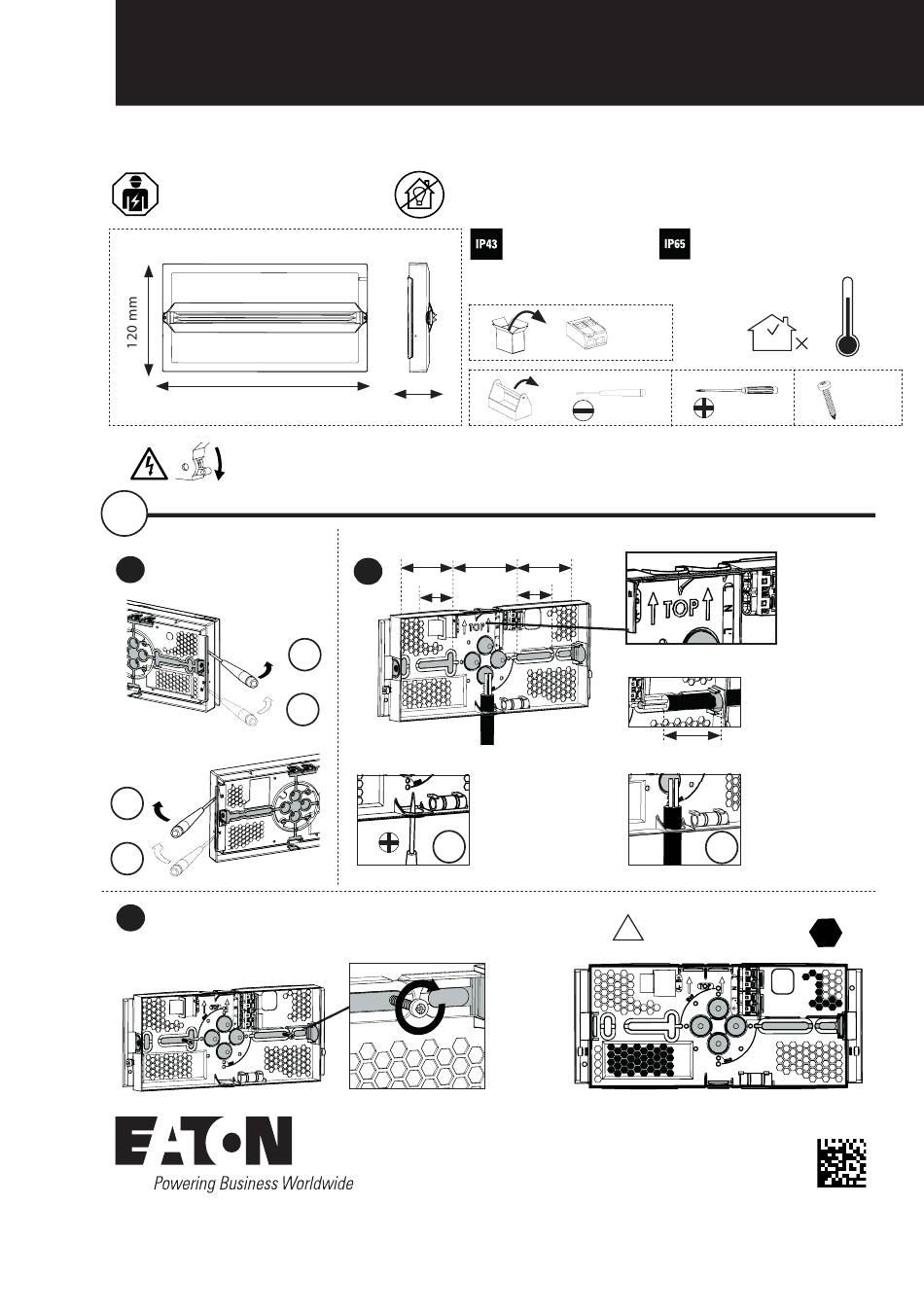

Drill in the honeycomb zones (IP43) or in the 4 flexible material parts (IP65).
Bohren Sie in den Wabenzonen (IP43) oder im flexiblen Material (IP65).
Eaton FlexiTech SL / FT2SE400CGS / FT2SE400CGSIP
04/2021
228 mm
31,2 mm
For working on the installation, please ensure first the emergency lighting system is blocked, the battery operation
is interrupted, and the mains is OFF.
Stellen Sie bei Arbeiten an der Installation sicher, dass zuerst das Notbeleuchtungssystem blockiert, der
Batteriebetrieb unterbrochen und das Stromnetz ausgeschaltet ist.
56 mm
b
1
2
Intended application: Emergency lighting, not suitable for private use.
Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch.
White flexible material
Weißes flexibles Material
68 mm 56 mm
37 mm
37 mm
Break a cable entry
byusing a screwdriver.
Leitungseinführung mit
einem Schraubendreher
1
öffnen
Black flexible material
Schwarz flexibles Material
x 1
PZ0
2,5 mm
If cable entry on the
right
Bei Leitungs von der
rechten Seite
Min. 5cm
Rigid or flexible wire
Starres oder flexibles Leitung
2,5 < Ø < 13,5 mm
2
!
Drilling zones to avoid
Zu vermeidende Bohrzonen
FT2SE400CGS
FT2SE400CGSIP
+ 40 °C
- 20 °C
x 2
Ø 5 mm
