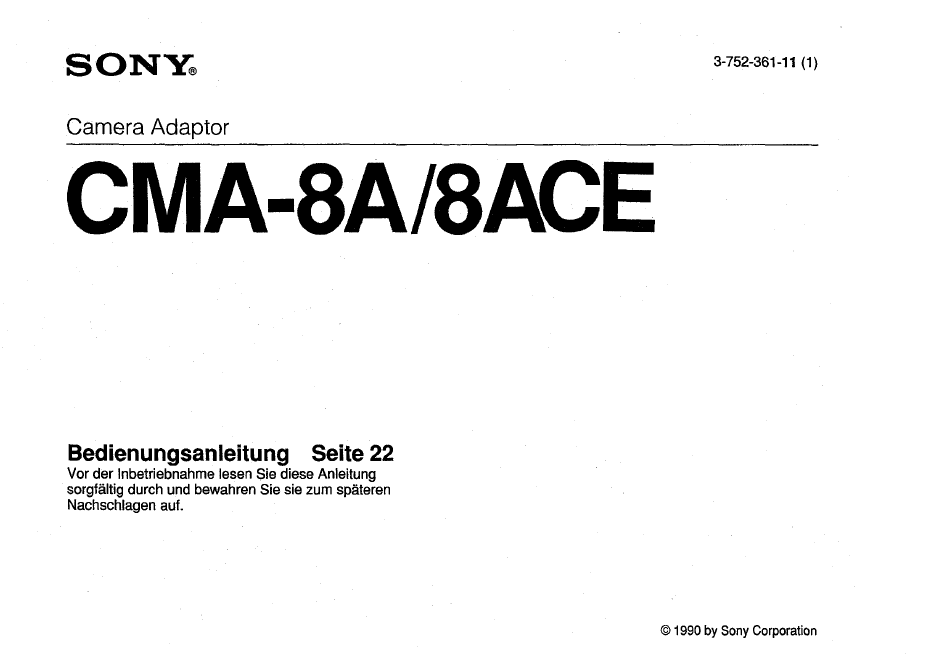

- Seite 1 SONY 3-752-361-11 (1) Camera Adaptor CMA-8A/8ACE Bedienungsanleitung Seite 22 Vor der Inbetriebnahme lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. 01990 by Sony Corporation...
- Seite 2 Gerätes a ngezeigt unddieBerechtigung zur Anbringendes mitgeliefertenSteckerhalters Überprüfu derSerie aufEinhaltung derBestimmungen AnschluBbejspieJe.. eingeräumt. Betrieb Sony Corporation Technische Daten ..Hinweis Gemäßdem Amtsblattdes Bundesministers für das Post- und Fernmeldewesen Nr. 163/1984 Wirdder Betreiber darauf aufmerksamgemacht,daß die von ihm mitdiesem Gerät zusammengestellteAnlageauch den technischen...
- Seite 3 Der Sony Kameraadapter CMA-8ACE dient zum Betrieb Sicherheit einer Sony Farb-Videokamera der DXC-Serie, einer • Vor der Inbetriebnahme überprüfen Sie, 0b die Kamera-Steuereinheit Oder eines Videorecorders Betriebsspannung der Einheit richtig auf die örtliche Netzspannung. Netzspannung eingesteiit ist. • Sollte Flüssigkeit Oder ein fester Gegenstand in das Gehäuse gelangen, ziehen Sie den Netzstecker ab und...
- Seite 4 Lage der Teile Vorderseite SONY$ POWER Netzschalter [POWER] und Kontrollampe CMA-8A Zum Einschalten der Stromversorgung drücken Sie ADAPt@Å' die ON-Seite des POWER-Schalters, wonach die Kontrollampe aufleuchtet.
- Seite 5 O Mikrofonausgangsanschluß [MIC OUT] (XLR-Typ, 3poI, Anschlußfeld Stecker) An diesem Anschluß liegt das Tonsignal der angeschlossenen Videokamera Verbinden Sie diesen Anschluß mit dem Mikrofoneingangs- anschluß des Videorecorders. Stiftbelegung 1: Abschirmung 2: Signal 3: Null CONNECTOR SELECT @ Kamera/CCU-Anschluß [CAMERA/CCUI (Q-Typ, 14pol, BuChse) Dieser Anschluß...
- Seite 6 Lage der Teile Zur Beachtung Dieser Schalter dient nicht zur Wahl zwischen einem von der Videokamera abgegebenen VBS- OderY/C-Signal. @Spannungswähler [VOLTAGESELECTOR) Stellen Sie diesen Wähler auf die örtliche Netzspannung ein. @Netzspannungseingang [AC IN] Verbinden Sie diesen Eingang über das mitgelieferte Netzkabel mit der Stromquelle.
- Seite 7 Anbringen des mitgelieferten Steckerhalters Der mitgelieferte Steckerhalter dient dazu, ein versehentliches Abtrennen des Netzkabels zu verhindem. Anbringen Entfernen Steckerhalter Drücken Sie gleichzeitig auf die zwei Hebel an den Seiten des Halters und ziehen Sie den Halter ab.
- Seite 8 VerwendenSie das für die anzuschließendeKamera vorgesehene Kabel. Weitere Anschlußbeispiele Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung der Kamera. Stromversorgung eines Camcorders CMA-8ACE an DC IN 12 V Anschluß Verbindungskabel CCQX-3 Camcorder EVW-325/325P an eine Wandsteckdose Stromversorgung eines tragbaren Videorecorders und einer Kamera CMA-8ACE Videorecorder VO-8800/8800P...
- Seite 9 Stromversorgung einer CCU und einer Kamera CMA-8ACE an Kameraeingangsanschluß Kamera-Steuereinheit CCU-M3/M3P usw. an 14poIigen Oder 26poligen 0000 Anschluß Videokamera goqo DC IN Kamerakabel an eine Wandsteckdose Verbindungskabel CCDQ-O.6 Stromversorgung einer Kamera und AufzeiGhnung mit einem Videorecorder * Wenn dieVideokamera separate Videorecorder an Videoeingangsanschluß...
- Seite 10 Technische Daten Betrieb I SchaltenSieden POWER-Schalter desKameraadapters e in. Kamera-Eingang CAMERA'CCU-Anschluß, Q-Typ, 14pol 2 SchaltenSiedie angeschlossenen V ideo-Geräte (Videokamera, Video-Eingang, Ton-Eingang, CCU, Videorecorder usw.) ein. Stromversorgungsausgang (13 V, 5 A) Video-Ausgang VIDEO OUTPUT-Anschtuß FBAS-Videosignal BNC-Typ Vss, 75 Ohm, Video positiv, unsymmetrisch Y/C-Videosignale 4poIige Mini-DIN-AnschIüsse Vss, 75 Ohm, Video positiv, unsymmetrisch...
