Montage des Gerätes
Der Automix 90 darf nur als komplett und korrekt montierte Einheit
betrieben werden.
Entnehmen Sie die einzelnen Bestandteile aus den Kartons.
Karton 1:
Unterteil
Transportwagen
Kübel 90 l
Deichsel

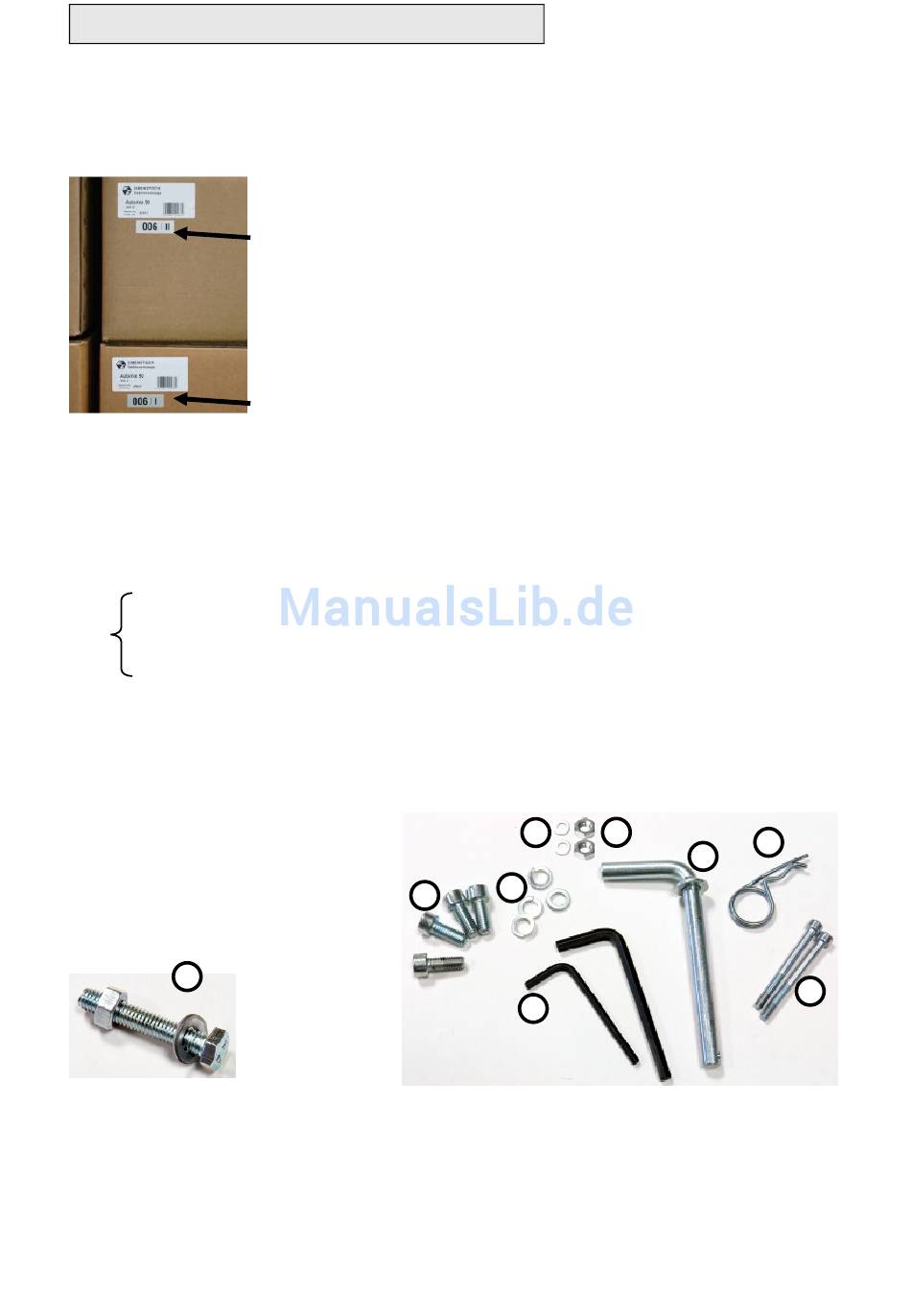

Beipackbeutel ( Inhalt siehe Bild 1)
1 Sechskantschraube 6 x 35
(a)
1 Sechskantmutter M6
1 Unterlegscheibe Ø 6,4
a
Bild 1
Bedienungsanleitung, Sicherheitshinweise, Garantieverlängerung
Beachten Sie die Nummern auf den Kartons.
Diese müssen gleich sein.
Kartonaufkleber Automix 90 – Beispiel
006/ I (Karton 1)
006/ II (Karton 2)
Karton 2:
Abstreifgitter mit Maschinenhalter
Rührquirl
Antrieb und Schalter
Beipackbeutel ( Inhalt siehe Bild 2)
(b) 1 Sicherungsbolzen
(c) 1 Federstecker
(d) 2 Zylinderschrauben 5 x 55
(e) 4 Zylinderschrauben 8 x 20
(f) 4 Federringe 8er
(g) 2 Federringe 5er
(h) 2 Muttern M5
(i) 2 Inbusschlüssel 4er, 6er
g
f
e
i
Bild 2
5
h
c
b
d
