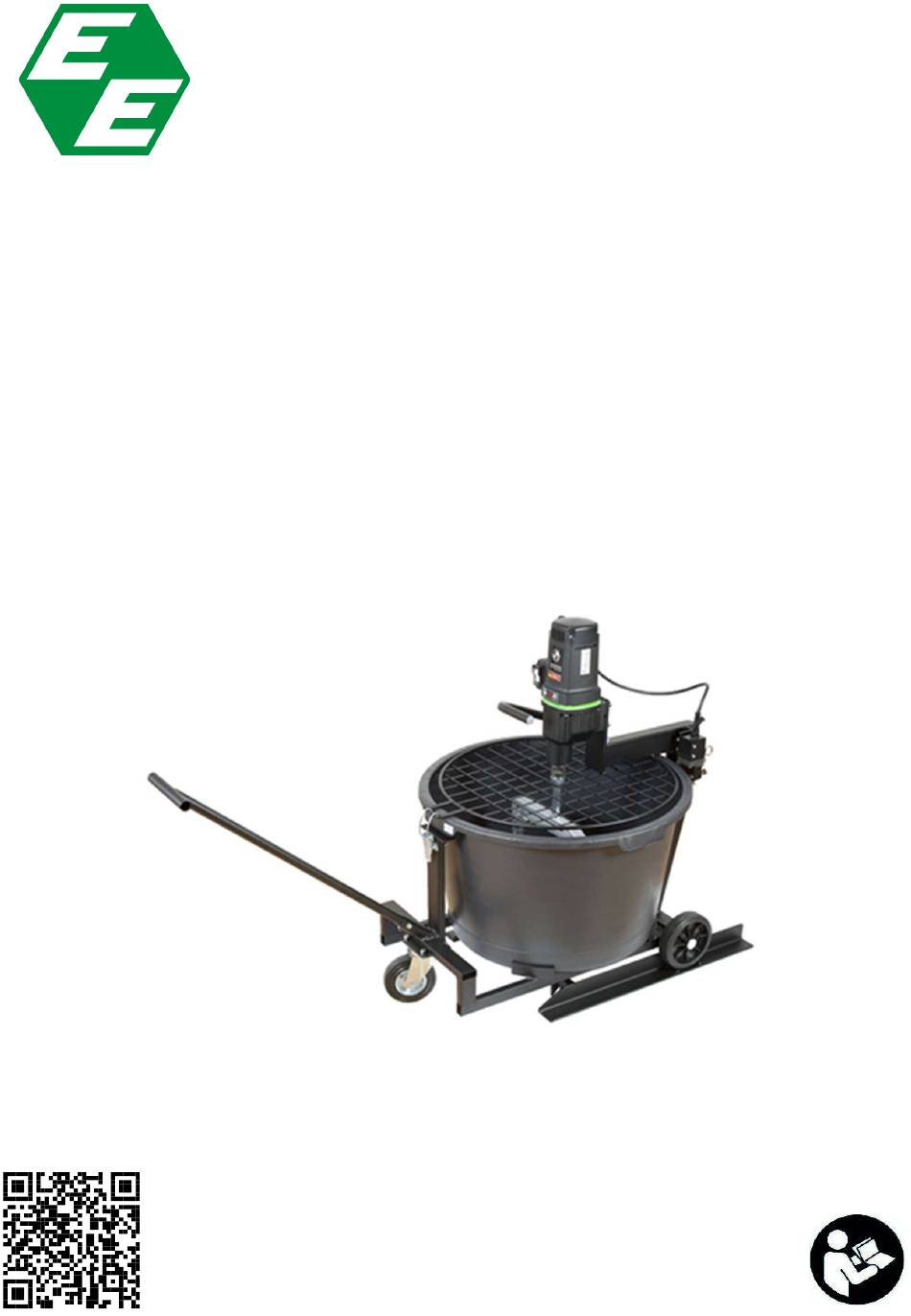

- Seite 1 EIBENSTOCK Elektrowerkzeuge Originalbetriebsanleitung……...……………...… Original Instructions…………..……………..…... Original betjeningsvejledning………………. Automix 90...
- Seite 3 D E U T S C H W i c h t i g e H i n w e i s e Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der Maschine dargestellt: Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen. Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.
- Seite 4 Karton. B e s t i m m u n g s g e m ä ß e r Gebrauch Der Automix 90 dient zum Anrühren und Durchmischen von Fertigputz, Fertigmörtel, Fertigbeton, Gips, Kalk und anderen Baumaterialien von mittlerer bis hoher Viskosität bis zu einer Menge von 80 kg.
- Seite 5 S i c h e r h e i t s h i n w e i s e Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden.
- Seite 6 M o n t a g e d e s G e r ä t e s Der Automix 90 darf nur als komplett und korrekt montierte Einheit betrieben werden. Entnehmen Sie die einzelnen Bestandteile aus den Kartons. Beachten Sie die Nummern auf den Kartons.
- Seite 7 (1) Unterteil (6) Kupferring (2) Transportwagen (7) Sicherheitsschalter (3) Abstreifgitter mit Maschinenhalter (8) Kübel (Maschinenhalteblech) (9) Deichsel (4) Antrieb (10) Auflage (5) Rührquirl Stecken Sie die Deichsel in den Transportwagen und fixieren Sie diese mit der Schraube und Mutter M6. ...
- Seite 8 Jetzt kann das Abstreifgitter mit dem Maschinenhalter auf den Mischkübel gelegt und mit Hilfe des Sicherungsbolzens (b) und des Federsteckers (c) mit dem Unterteil verbunden werden. Montieren Sie nun den Antrieb mit Hilfe der 4 Schrauben (e) und Federringen (f) an den Maschinenhalter.
- Seite 9 Klappen Sie das Abstreifgitter ein und verriegeln Sie dieses mit Hilfe des Spannverschlusses. Die Mischstation Automix 90 ist mit einem Sicherheitsschalter (siehe Pfeil) ausgestattet. Dieser wird über den Schaltbolzen betätigt und gewährleistet, dass die Mischstation zu Ihrer Sicherheit nur bei geschlossenem Schutzgitter eingeschaltet werden kann sowie beim Öffnen des Gitters sofort...
- Seite 10 Drehen Sie vor dem Schließen des Schutzgitters den Rührquirl wie links abgebildet. Somit wird vermieden, dass der Quirl beim Einschwenken auf dem Mischkübel aufsitzt. Achtung! Schutzhandschuhe tragen. Halten Sie den Ein-/Ausschalter der Maschine gedrückt und schwenken Sie die Rühreinheit vorsichtig in den Kübel. Die Mischstation schaltet nun beim Schließen des Schutzgitters vorzeitig ein und ermöglicht somit ein Eintauchen des Rührquirls in bereits gemischtes Rührgut.
- Seite 11 Fertigputz und Mörtel Der Mischer eignet sich zum Anrühren von Fertigmörtel, Fertigputz u.ä. Der Automix ist für das Mischen von Beton oder Mörtel mit mittelgroßem Kies oder Zuschlagstoffen nicht geeignet. Für die Zubereitung von Verputzmörtel gehen Sie entsprechend der Beschreibung im obigen Absatz „Kleber für Wand- und Bodenfliesen“ vor. Da der Mörtel ein stark wassersaugender Stoff ist, muss im Hinblick auf ein schnelles Aushärten der Mischung sorgfältig auf die beigegebenen Mengen von Kalk, Zement oder Zuschlagstoffen entsprechend der...
- Seite 12 N a c h j u s t i e r u n g d e s A b s t r e i f g i t t e r s m i t M a s c h i n e n h a l t e r Der Automix 90 ist werkseitig auf die optimale Position des Rührquirls im Mischkübel eingestellt.
- Seite 13 P f l e g e u n d W a r t u n g Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen! Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
- Seite 14 Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. E U - K o n f o r m i t ä t s e r k l ä r u n g Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“...
- Seite 40 Ihr Fachhändler Your specialised dealer Votre marchand spécialisé Il vostro rivenditore specializzato Uw gespecialiseerde dealer Din specialiserede forhandler Erikoistunut jälleenmyyjäsi Uzman bayiniz Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 08309 Eibenstock www.eibenstock.com...
