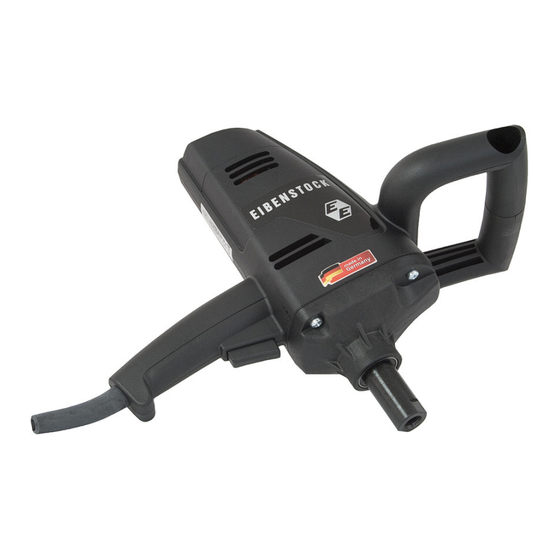

Eibenstock EHR 14.1 SK Originalbetriebsanleitung

Rührgerät
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung........................2 - 9
D
Original Instructions.............................10 - 16
GB
Notice originale.....................................17 - 23
F
Istruzioni originali..................................24 - 30
I
Oorspronkelijke gebruiksaanwijzing.....31 - 38
NL
Original brugsanvisning....................39 - 45
DK
EHR 14.1 SK

Werbung

loading

Verwandte Anleitungen für Eibenstock EHR 14.1 SK

Inhaltszusammenfassung für Eibenstock EHR 14.1 SK

  • Seite 1 Originalbetriebsanleitung......2 - 9 Original Instructions…….......10 - 16 Notice originale........17 - 23 Istruzioni originali........24 - 30 Oorspronkelijke gebruiksaanwijzing…..31 - 38 Original brugsanvisning………………..39 - 45 EHR 14.1 SK...

  • Seite 3: Wichtige Hinweise

    DEUTSCH Wichtige Hinweise Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt: Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen. Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen. Vorkehrungen zum Schutz des Bedieners treffen.
  • Seite 4 Rührgerät mit Rührquirl und Bedienungsanleitung im Setkarton. Bestimmungsgemäßer Gebrauch Das Rührgerät EHR 14.1 SK dient zum Anrühren und Durchmischen von Farben, Leim, Fliesenkleber u.a. bis zu einer Menge von ca. 30 kg. Der Durchmesser der benutzten Rührquirle sollte dabei 120 mm nicht...
  • Seite 5 Sicherheitshinweise Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen.
  • Seite 6 Deswegen die nachfolgenden Hinweise stets beachten: Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle mit M 14 – Gewinde. Beachten Sie die jeweils maximalen Rührkorbdurchmesser. Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt. Nur Original EIBENSTOCK- Zubehör verwenden.
  • Seite 7 Ein-/ Ausschalten Momentschaltung Einschalten: Ein-Aus-Schalter drücken. Ausschalten: Ein-Aus-Schalter loslassen. Dauerschaltung Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Arretierknopf fixieren. Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen. Achtung! Bei jedem maschinell bedingten Stillstand oder einer Stromunterbrechung ist der Feststeller sofort durch Drücken des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes Wiederanlaufen der Maschine zu verhindern (Verletzungsgefahr).
  • Seite 8 Umweltschutz Rohstoffrückgewinnung statt Müllentsorgung Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung...
  • Seite 9 Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“...

  • Seite 10: Important Instructions

    ENGLISH Important Instructions Important instructions and warning notices are allegorated on the machine by means of symbols: Before start working, read operating instructions of the machine. Work concentrated and carefully. Keep your work-place clean and avoid dangerous situations. order protect user, take precautions.
  • Seite 11 Stirrer with stirring rod and operating instructions in a set cardboard box. Application for Indented Purpose The Stirrer EHR 14.1 SK is designed for use in mixing paint, glue, tile cement and other media in batches up to about 30 kg.
  • Seite 12 If the connection cable is getting damaged or cut during the work, don't touch it, but instantly pull the plug out of the socket. Never use the machine with damaged connection cable. The machine must neither be wet, nor be used in humid ambient conditions.
  • Seite 13 Only use stirring rods with M14 - internal thread which are recommended by the producer. Please consider the max. basket diameters. Do not allow blocking of the tool. Only use original accessories made by EIBENSTOCK. Switching on and off Short-Time Operation Switching-on:...
  • Seite 14 Attention! In case of every stop of the machine or a power cut, the lock-on button has to be released immediately by pressing the ON/OFF switch. So you can avoid an unintentional restart of the machine (physical hazard). The stirrer is equipped with an electronic switch. With this switch the speed can be regulated according to the pressure on the button.
  • Seite 15 Damages due to material defects or production faults shall be eliminated free of charge by either repair or replacement. Complaints will be accepted only if the tool was returned in non-dismantled condition to the manufacturer or an authorized Eibenstock service centre.
  • Seite 16 “Technical Data” is in conformity with the following standards or standardization documents: EN 60 745 according to the provisions of the directives 2011/65/EU, 2004/108/EG, 2006/42/EG Technical file (2006/42/EC) at: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock Lothar Lässig Frank Markert General Manager Head of Engineering 24.04.2014...

  • Seite 17: Consignes De Sécurité

    FRANÇAIS Consignes de Sécurité Les plus importantes mesures de sécurité sont indiquées sur l’outil sous forme de symboles. Lire le mode d'emploi Travaillez avec attention et concentration. Gardez l’endroit ou vous travaillez propre et évitez les situations hasardeuses. Prenez toutes les précautions nécessaires pour travailler en toute sécurité.
  • Seite 18 Utilisation conformément à sa destination Le batteur mélangeur EHR 14.1 SK sert à délayer et à mélanger des peintures, de la colle, de la colle à carrelage et autres dont la quantité maxi doit être inférieure à 30 kg environ. Les batteurs mis en œuvre ne devraient pas dépasser 120 mm en...
  • Seite 19 Si le cable est endommagé, ne le touchez pas. Débranchez l’outil. Ne jamais utiliser un outil avec un cable déterrioré. Ne pas laisser votre outil sous la pluie. Ne jamais utiliser l’appareil pour mélanger des matières explosives ou facilement inflammables ou à proximité immédiate de telles matières. Ne jamais transporter l’appareil en le portant par le câble.
  • Seite 20 Utilisez les batteurs préconisés par le constructeur (diamètre maxi 120 mm avec filet M14). Evitez que la machine soit stoppée en raison d'une surcharge. N’utilisez que les accessoires d’origine fabriqués par EIBENSTOCK. Mise sous tension et hors tension Fonctionnement momentané...
  • Seite 21 Fonctionnement continu Mise sous tension: Enfoncer l’interrupteur marche-arrêt et le bloquer en position enfoncée à l’aide du bouton de blocage Mise hors tension: Relâcher à nouveau l’interrupteur marche- arrêt et le relâcher encore une fois. Attention ! En cas d’arrêt provoqué par la machine ou d’interruption de courant, déverrouiller immédiatement le bouton de blocage en pressant l’interrupteur marche arrêt afin d’éviter un redémarrage intempestif de la machine (risque de blessure).
  • Seite 22 Protection de l’environnement Récupérer les matières premières plutôt que de jeter des déchets Afin d’éviter des dégâts pendant le transport, l’outil doit être livré dans un emballage résistant. L’emballage ainsi que l’outil et les accessoires sont fabriqués en matériaux recyclables et doivent être traités en conséquence lorsqu’ils sont jetés.
  • Seite 23 Les réclamations ne sont admises que lorsque l’appareil est envoyé non démonté au fournisseur ou à un atelier Eibenstock agréé. Déclaration de conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous «...

  • Seite 24: Avvertenze Importanti

    ITALIANO Avvertenze importanti Le indicazioni importanti e le avvertenze sono raffigurate mediante simboli sulla macchina: Prima della messa in esercizio della macchina leggere le istruzioni per l’uso. Lavorate con concentrazione e all’insegna dell’accuratezza. Tenete pulita la vostra postazione di lavoro ed evitate situazioni di pericolo.
  • Seite 25 Dati tecnici Agitatore EHR 14.1 SK Voltaggio: 230 V ~ Potenza: 960 W Corrente nominale: 4,4 A Frequenza: 50 - 60 Hz Velocità avuoto: 500 min Velocità sottocarico: 0 – 390 min Diametro max. cesto agitatore: 120 mm Mandrino: M 14...
  • Seite 26 Avvertenze di sicurezza E’ possibile lavorare con l’elettroutensile senza incorrere in pericoli soltanto dopo aver letto completamente il manuale d’uso e le avvertenze di sicurezza e osservando rigorosamente le indicazioni ivi contenute. Inoltre si devono osservare le avvertenze di sicurezza generali nell’opuscolo accluso.
  • Seite 27 Per questa ragione osservare sempre le seguenti avvertenze: utilizzate solo le fruste agitatrici raccomandate dal produttore (diametro max. 120 mm) con filetto M 14. Non sollecitare la macchina al punto che si arresta. Impiegare solo accessori originali EIBENSTOCK. Accendere/Spegnere Funzionamento ad impulso Accendere:...
  • Seite 28 con regime ridotto porta a sovraccarico perché il motore ha meno aria a disposizione e quindi si surriscalda molto più rapidamente. Cura e manutenzione Prima dei lavori di manutenzione o riparazione staccare assolutamente la spina! Le riparazioni possono essere eseguite solo da personale idoneo per formazione ed esperienza.
  • Seite 29 Rumore / Vibrazione Il rumore di questo elettroutensile viene misurato secondo DIN 45 635, parte 21. Il livello di pressione sonora sul posto di lavoro può superare 85 dB (A); in questo caso sono necessarie misure di protezione acustica per l’operatore.
  • Seite 30 Danni dovuti a errori di materiale o fabbricazione vengono rimossi senza pagamento con riparazione o fornitura sostitutiva. Le contestazioni si possono riconoscere solo se la macchina viene inviata non smontata al fornitore o ad un’officina convenzionata con Eibenstock. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici»...

  • Seite 31: Belangrijke Richtlijnen

    NEDERLANDS Belangrijke richtlijnen Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine. Gebruiksaanwijzing lezen Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen gebruiker te beschermen. Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen: Draag oorbescherming Draag een veiligheidsbril...
  • Seite 32 Gebruik volgens voorschrift Het roerapparaat EHR 14.1 SK dient voor het aanmengen en door elkaar mengen van verf, lijm, kleefspecie e.a. tot een hoeveelheid van maximaal ca. 30 kg. De diameter van de gebruikte roerstok mag daarbij niet meer dan...
  • Seite 33 Veiligheidsvoorschriften Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af.
  • Seite 34 veiligheidshandschoenen te dragen tijdens gebruik van de machine. Tijdens de handmatige werking apparaat altijd met beide handen vasthouden en een veilige plaats innemen. Neem het reactiemoment van de machine in acht. Kijk in de bijgesloten brochure voor meer veiligheidsvoor- schriften! Stroomvoorziening Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje.
  • Seite 35 Maak uitsluitend gebruik van de door de fabrikant aanbevolen roerstokken (doorsnede max. 120 mm) met een M 14-schroefdraad. De machine niet zo zwaar belasten dat deze tot stilstand komt. Gebruik alleen originele accessoires gemaakt door EIBENSTOCK. Aan-/uitschakelen Onderbroken bedrijf Inschakelen:...
  • Seite 36 Onderhoud Sluit de stroomtoevoer af voordat u gaat werken aan de machine! Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk...
  • Seite 37 Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock- werkplaats gezonden wordt.
  • Seite 38 EN 60 745 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG, 2006/42/EG Technisch dossier (2006/42/EG) bij: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock Lothar Lässig Frank Markert General Manager Head of Engineering 24.04.2014...

  • Seite 39: Vigtige Sikkerheds Instruktioner

    DANSK Vigtige sikkerheds instruktioner Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler: Læs betjeningsvejledningen Arbejd koncentreret og med stor omhu. Hold arbejdspladsen ren, og undgå farlige situationer. Træf foranstaltninger til beskyttelse af operatøren. Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj! Anvend høreværn Anvend sikkerhedsbriller...
  • Seite 40 Indhold i leveringskarton Røreværk med rørestav og brugsvejledning i salgsindpakning. Beregnet anvendelsesområde Røremaskinen EHR 14.1 SK er egnet til oprøring og blanding af farver, lim, fliselim etc.op til 30 kg. Omrørerens diameter må ikke overstige 120 mm. Sikkerhedsanvisninger Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger...
  • Seite 41 Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Røremaskinen EHR 14.1 SK er produceret i beskyttelsesklasse II. Brug kun forlængerledninger med tilstrækkelig stort tværsnit. Et for lille tværsnit kan medføre et meget stort effekttab samt overophedning af motor...
  • Seite 42 Værktøjsskift Forsigtig! Træk altid netstikket ud, før der udføres arbejde på apparatet. Hænderne kan komme i klemme ved isætning af værktøjet. Brug derfor altid arbejdshandsker i forbindelse med værktøjsskift. Maskinens arbejdsspindel har et M 14 indvendigt gevind. Hold gevind og endeflader rene. Brug en gaffelnøgle SW 22 til at løsne piskeriset og holde kontra på...
  • Seite 43 Pleje og pasning Tag stikket fra strømforsyningen, før der arbejdes med maskinen. Reparationer må kun udføres af kvalificeret personale, der på grund af sin uddannelse og erfaring er egnet til opgaven. Efter en reparation skal apparatet altid kontrolleres af en elektriker. Elværktøjet er konstrueret således, at det kun kræver et minimum af pleje og vedligeholdelse.
  • Seite 44 Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning. Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.
  • Seite 45 „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EG, 2006/42/EG Teknisk dossier (2006/42/EF) ved: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock Lothar Lässig Frank Markert General Manager Head of Engineering 24.04.2014...
  • Seite 46 Notizen / Notes / Notes / Appunti / Notitie / Noter...
  • Seite 47 Notizen / Notes / Notes / Appunti / Notitie / Noter...
  • Seite 48 Ihr Fachhändler Your distributor Votre marchand spécialisé Il vostro revenditore specializzato Uw distributeur Din forhandler Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock www.eibenstock.com...
