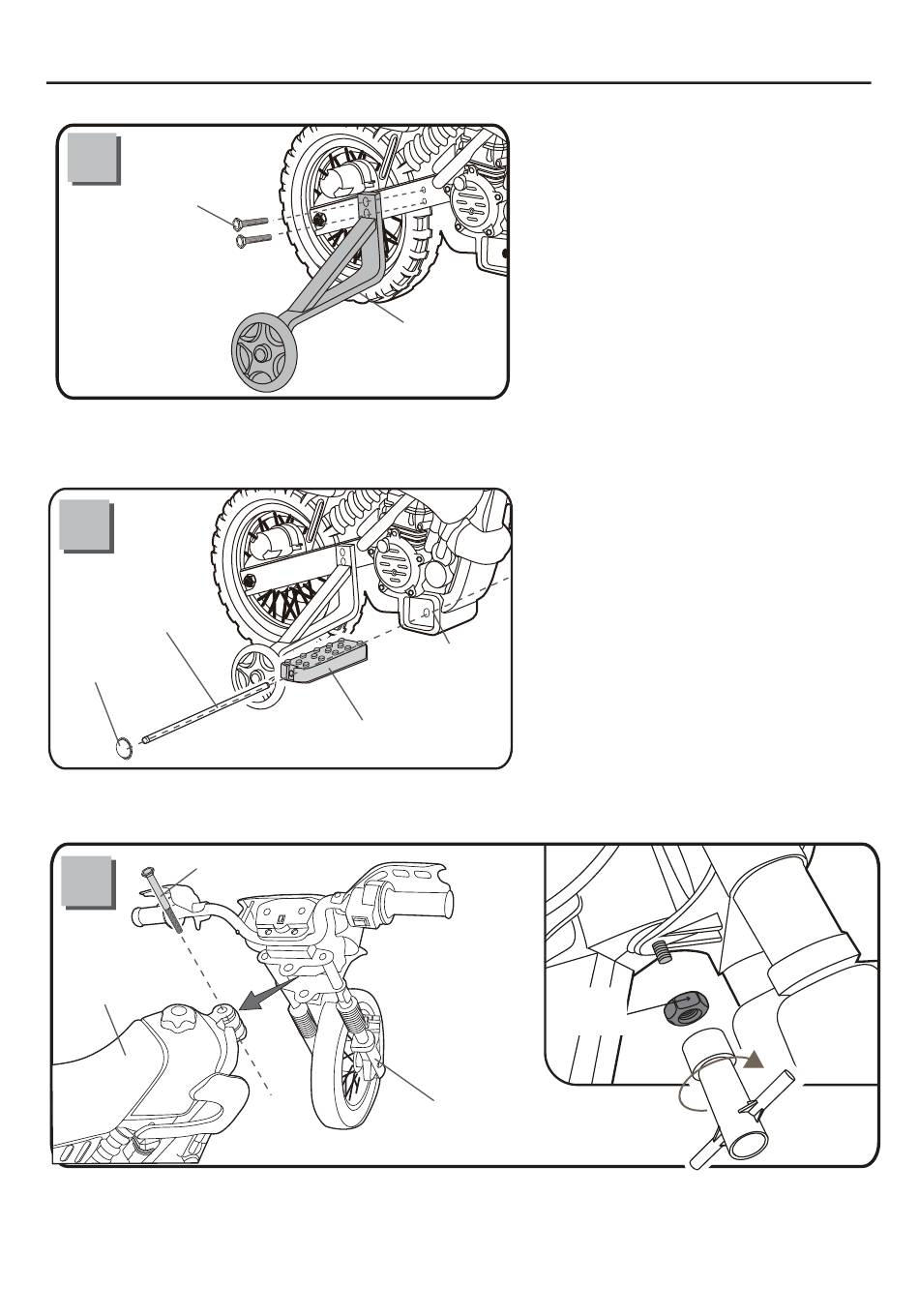

Passos de Montagem
5
5
M6x20
Parafuso
6
Poste de apoio
para os pés
Porc a de
tamp a Ø8
Parafuso M10 * 90
7
Carroçeria
● Adaptar o guiador à carroçaria da motocicleta.
● Inserir o parafuso M10x90 através do orifício no conjunto do guiador e o orifício no corpo da motocicleta.
●Utilizar uma chave de aperto para apertar a contraporca Ø10.
Roda lateral
Orificio
Apoio para os pés
Conjunto do guiador
8
● Colocar e fixar a roda lateral contra a
carroçaria da motocicleta.
● Inserir os 2 parafusos M6x20 através
da roda lateral e no quadro da
motocicleta.
● Utilizar uma chave para apertar os
parafusos. NÃO apertar demasiado.
● Repetir este passo para instalar o
outro lado.
Colocar uma porca de tampa Ø8 na
●
extremidade do poste de apoio para os pés
com um martelo.
● Posicionar e fixar o apoio para os pés
contra a carroçaria da motocicleta.
●Assegurar-se de que o apoio para os pés
corresponde à carroçaria da motocicleta.
● Inserir o poste do apoio para os pés
através do orifício no apoio para os
pés e o orifício na carroçaria da
motocicleta.
●Adaptar o outro apoio para os pés ao
poste do apoio para os pés.
●Encaixar a outra porca de tampa Ø8 na
extremidade do poste de apoio para os pés
com um martelo.
Contra porca
Ø10
