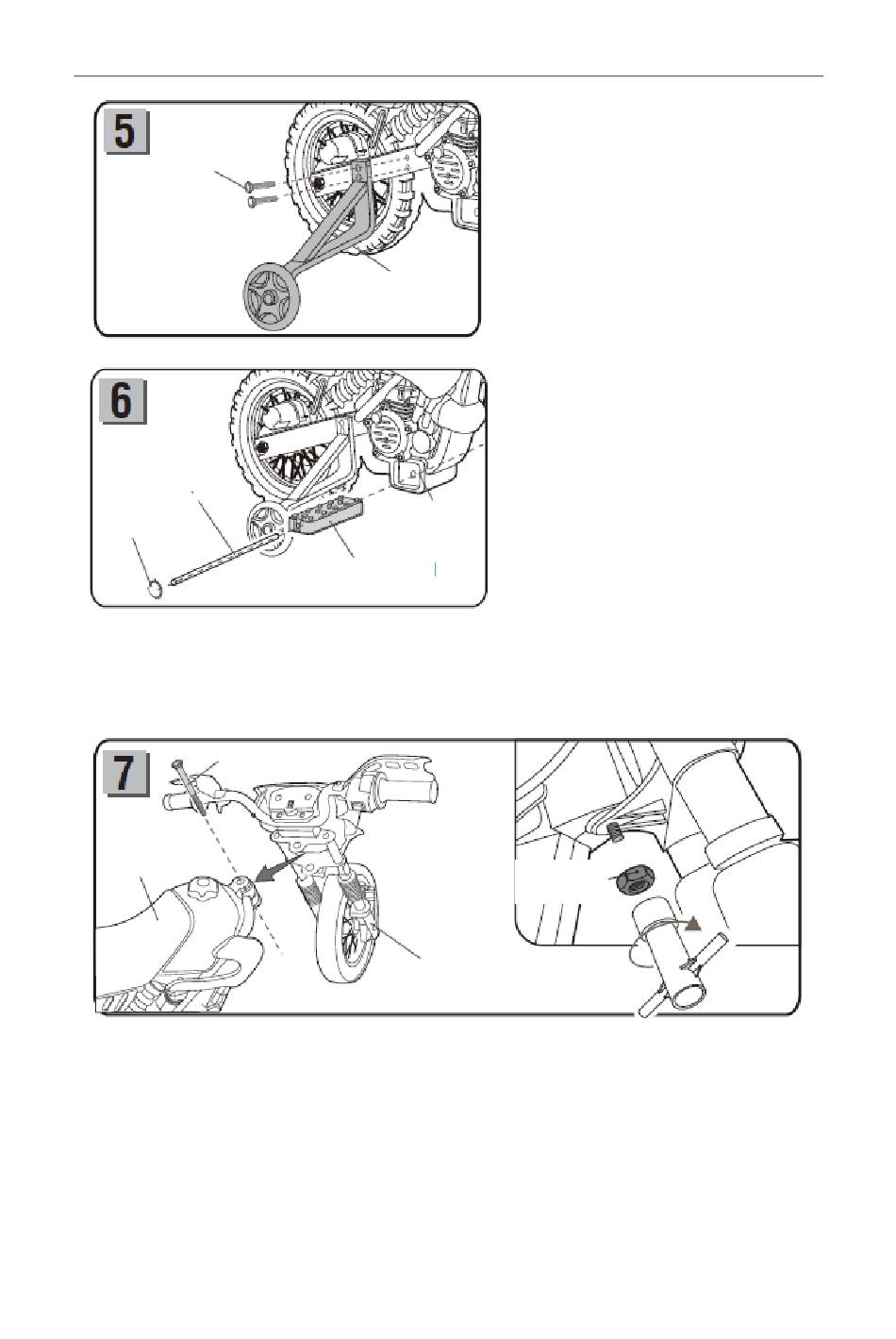

FASI DI ASSEMBLAGGIO
Bullone
M6x20
Palo
pedana
dado a
φ
risvolto 8
Carrozzeria
del veicolo
•
Montare il manubrio nella carrozzeria del veicolo.
•
Inserireunbullone M10x90 nelforopresentenelgruppo del manubrio e in
quellodellacarrozzeria del veicolo.
•
Stringereilcontrodadoφ10 con unachiave.
Latoruota
Pedana
Bullone
M10x90
Gruppomanubrio
• Montare e tenere il lato ruota
contro la carrozzeria del veicolo.
• Inserire due bulloni M6x20 nel
lato ruota e nella carrozzeria del
veicolo.
• Stringere i bulloni con una
chiave. NON stringere troppo.
• Ripetere nell'altro lato.
•
Montare un dado a risvolto φ8
nell'estremità del palo della
pedana mediante un martello.
•
Montare e tenere la pedana
contro la carrozzeria del veicolo.
Assicurarsi che la pedana
coincida con la carrozzeria del
FORO
veicolo.
•
Inserire il palo della pedana
attraverso il foro della pedana
stessa e della carrozzeria del
veicolo.
• Montare l'altra pedana nel palo
della pedana stessa.
• Montare l'altro dado a risvolto φ
8 nell'estremità del palo della
pedana mediante un martello.
φ
10
Controdado
