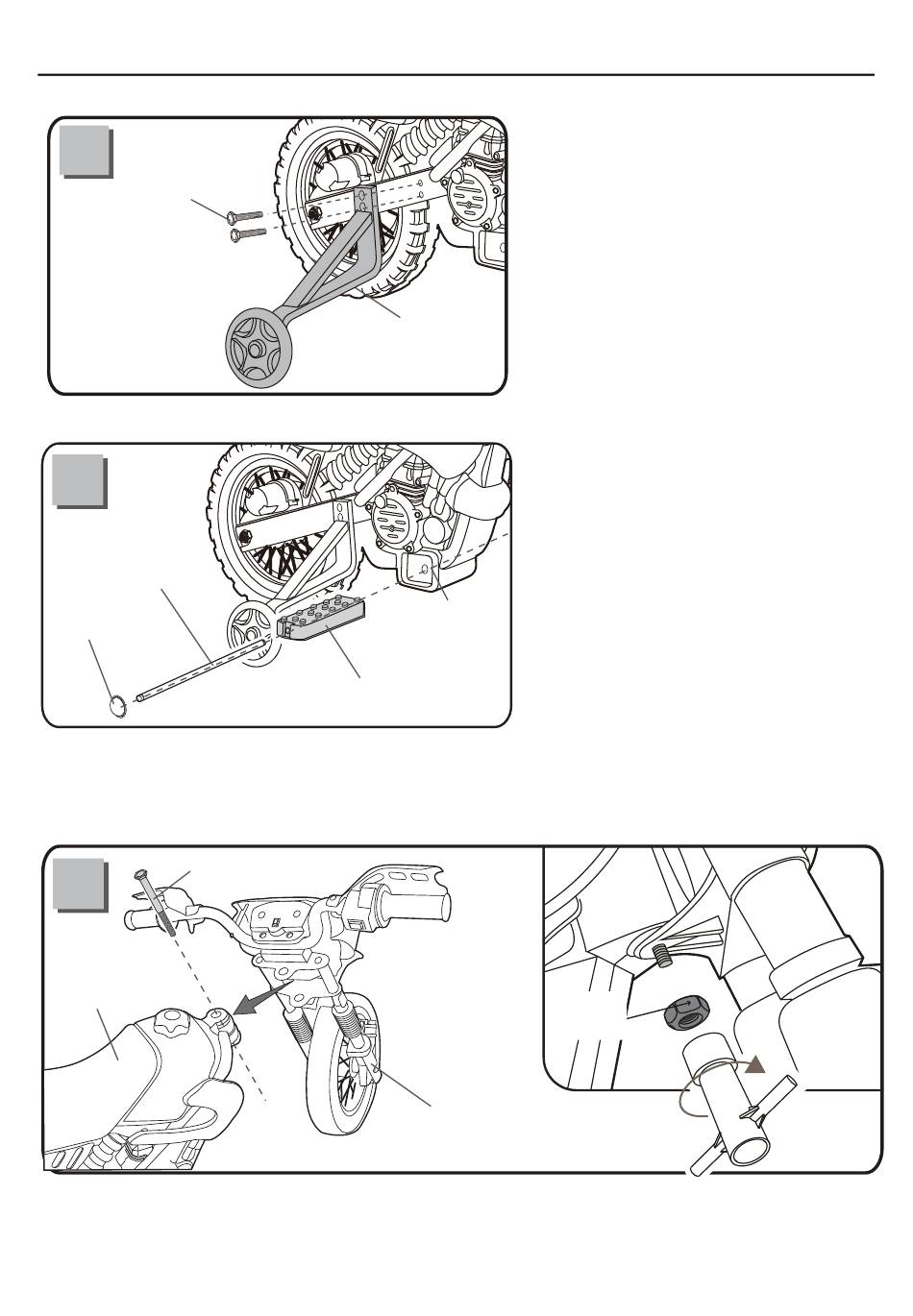

Montage-Schritte
5
5
M6x20
Schraube
6
Trittbrettstange
Ø8
Hutmutter
7
M10x90 Schraube
Karosserie
Montieren Sie den Lenker an die Fahrzeugkarosserie.
●
Stecken Sie die Schraube M10 x 90 durch die Bohrung in der Lenkerbaugruppe und die Bohrung in
●
der Fahrzeugkarosserie.
Ziehen Sie die Kontermutter Ø10 mit einem Schraubenschlüssel fest.
●
Seitenrad
BOHRUNG
Trittbrett
Lenkerbaugruppe
8
● Montieren Sie das Seitenrad gegen die
Fahrzeugkarosserie.
● Stecken Sie zwei M6 x 20-Schrauben
durch das Seitenrad und in die
Fahrzeugkarosserie.
● Ziehen Sie die Schrauben mit einem
Schraubenschlüssel fest. Ziehen Sie sie
NICHT zu fest an.
● Wiederholen Sie den Vorgang für die
andere Seite.
● Schlagen Sie eine Ø8-Hutmutter mit
einem Hammer auf das Ende der
Trittbrettstange.
● Montieren Sie das Trittbrett gegen die
Fahrzeugkarosserie. Achten Sie darauf,
dass das Trittbrett zur Karosserie passt.
● Stecken Sie die Trittbrettstange durch die
Bohrung im Trittbrett und die Bohrung in der
Fahrzeugkarosserie.
● Montieren Sie das andere Fußbrett auf
die Fußbrettstange.
● Montieren Sie die andere Ø8-Hutmutter
mit einem Hammer auf das Ende der
Trittbrettstange.
Ø10
Kontermutter
