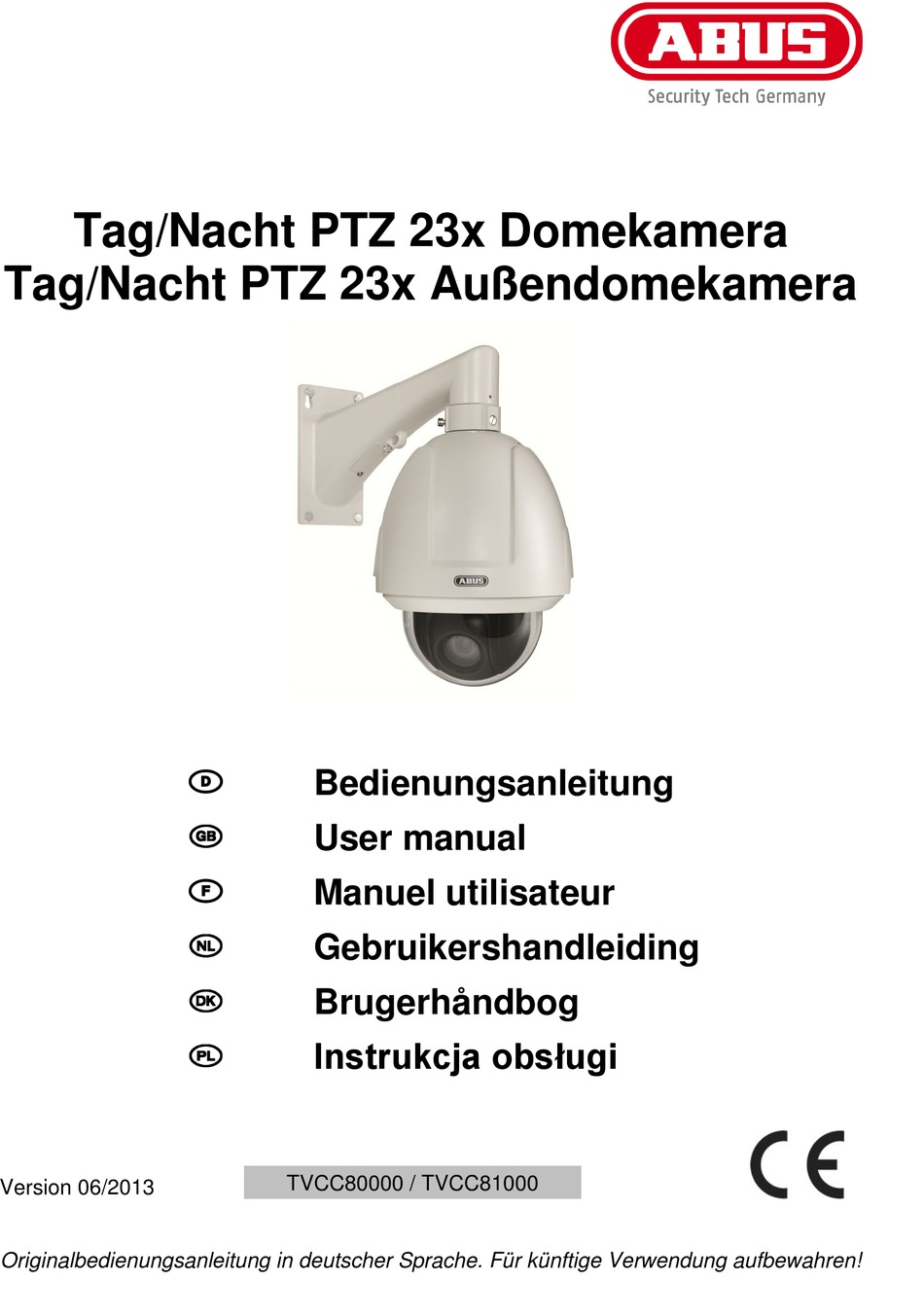

Tag/Nacht PTZ 23x Domekamera
Tag/Nacht PTZ 23x Außendomekamera
Version 06/2013
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
D
Bedienungsanleitung
User manual
F
Manuel utilisateur
Gebruikershandleiding
Brugerhåndbog
Instrukcja obsługi
TVCC80000 / TVCC81000
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Abus TVCC80000
Inhaltszusammenfassung für Abus TVCC80000
- Seite 1 Tag/Nacht PTZ 23x Domekamera Tag/Nacht PTZ 23x Außendomekamera Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi TVCC80000 / TVCC81000 Version 06/2013 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Kauf dieses Produkts. Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als... - Seite 3 Wichtige Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärung ....................... 5 Lieferumfang ......................5 Merkmale und Funktionen ..................5 Gerätebeschreibung ....................6 4.1 Überblick – Typennummer ....................6 4.2 Auspacken ......................... 6 Montage ........................6 Kurzanleitung Steuergeräte ..................6 6.1 Steuerung mit Bedienpult TVAC26000 ................6 Tastenkombinationen ....................7 Diagnose (Selbsttest) .................... -
Seite 5: Symbolerklärung
Bedienung gegeben werden sollen. 2. Lieferumfang Tag/Nacht PTZ 23x Domekamera oder Tag/Nacht PTZ 23x Außendomekamera Netzteil Adapter (nur TVCC81000) Adapterplatte (nur TVCC80000) Handschuhe Quickguide Befestigungsmaterial 3. Merkmale und Funktionen Der High-Speed Dome verfügt unter anderem über folgende Funktionen: ... -
Seite 6: Gerätebeschreibung
1. Schließen Sie die RS-485 Leitungen an der Schnittstelle für die Steuerung am HDVR an. 2. Binden Sie die analoge Kamera in der Software ein. Nähere Details finden Sie in der entsprechenden Bedienungsanleitung. 3. Aktivieren Sie die Pan/Tilt Steuerung. 4. Als Protokolltyp wählen sie ABUS Security-Center TVCC8x000... -
Seite 7: Tastenkombinationen
5. Geben Sie die ID Ihrer Kamera an. 6. Als Portschnittstelle wählen Sie die entsprechende COM Schnitstelle aus. 7. Einstellungen für die Schnittstelle: Geben Sie die Baudrate ein, die Ihre Kamera verwendet. Die restlichen Einstellungen müssen Sie nicht verändern. 8. Klicken Sie auf Speichern und Anwenden um die Änderungen zu übernehmen. Anschließend können Sie den High-Speed-Motordome mit der VMS Software steuern. -
Seite 8: Diagnose (Selbsttest)
8. Diagnose (Selbsttest) Wird die Kamera an eine Spannungsquelle angeschlossen, führt die Kamera eine Selbstdiagnose durch. ADDRESS COM FORMAT PROTOCOL SELF ADAPTIVE VERSION BUILD DATE Funktion Beschreibung Anzeige der Seriennummer ADDRESS Anzeige der Adresse vom Dome (ID) COM FORMAT Zeigt die Baudrate an PROTOCOL SELF ADAPTIVE Zeigt das Protokoll an VERSION... - Seite 9 SYS INFO TYPE ADDRESS COM FORMAT 2400, 8, 1 PROTOCOL AUTO MATCH TEMPERATURE 38° VERSION 2.20 BUILD DATE 12 10 15 Funktion Beschreibung TYPE Zeigt die Artikelnummer an ADDRESS Anzeige der Adresse vom Dome (ID) COM FORMAT Zeigt die Baudrate an PROTOCOL Zeigt das Protokoll an TEMPERATURE...
- Seite 10 Funktion Beschreibung SYS INFO SETTINGS Anzeige Systemrelevanter Informationen CAMERA PARAMETER Einstellungen für Bild und Zoom MOTION PARAMETER Einstellungen für Bewegung (z.B. Preset Geschwindigkeit) PRESETS Konfiguration der Presets PATROLS Konfiguration der Touren TIME TASKS Zeitgesteuerte Aufgaben einstellen PATTERNS Konfiguration von Mustern PRIVACYS Konfiguration von Privatzonen ALARMS...
- Seite 11 Funktion Beschreibung FOCUS Es stehen folgende Fokus Varianten zur Verfügung: AF (Auto) HAF (Half-Auto) MF (Manuell) ZOOM LIMIT Einstellen vom Zoom Limit ZOOM SPEED Folgende Geschwindigkeiten stehen zur Verfügung: Hoch Mittel Niedrig SLOW SHUTTER Die Verschlusszeit kann hier eingestellt warden um klare Bilder bei schlechter Beleuchtung zu erhalten.
- Seite 12 WIDE LIMIT Nicht verfügbar. CHROMA SUPPRESS Farbreduzierung bei schwachen Lichtverhältnissen. Je höher der Wert und je schwacher das Licht desto weniger Farbanteil ist im Bild vorhanden. Sättigung ( 0 – 7) SATURATION Kontrast ( 0 – 7) CONTRAST Die Funktion zur Invertierung von hellen Bereichen im Bild ist aktiviert (High Light Compensation).
- Seite 13 werden. DOME SPEED Die Geschwindigkeit des Domes kann zwischen HOCH, MITTEL und NIEDRIG gewählt werden. PRESET SPEED Die Geschwindigeit für das Anfahren von einem Preset kann zwischen dem Level 1 – 8 eingestellt werden. LIMIT STOP Hierüber kann der nachfolgende Bereich für die Limits aktiviert und deaktiviert werden.
- Seite 14 Tour bearbeiten: NUM PRESET DWELL SPEED DONE: OPEN QUIT: CLOSE Funktion Beschreibung Zeit die Nummer der einzelen Presets innerhalb der Tour PRESET Wählen Sie hier die zuvor eingestellten Presets aus. DWELL Wartezeit innerhalb der einzelnen Presets. SPEED Stellt die Tourgeschwindigkeit ein. 1.
- Seite 15 TIME TASK TASK NUM TASK STATE TASK ACTION NONE TASK TIME TASK PREVIEW TASK CLEAR Funktion Beschreibung TASK NUM Es können bis zu 8 Aufgaben angelegt werden. TASK STATE Ein- und Auschalten der Aufgabe. TASK ACTION Folgende Aufgaben können definiert werden: Preset 1 –...
- Seite 16 PATTERNS PATTERN NUM EDIT PATTERN PREVIEW DELE PATTERN REMAINING Funktion Beschreibung PATTERN NUM Es können bis zu vier Muster programmiert werden. EDIT PATTERN Die Anzeige REMAIN MEMORY gibt an wieviel Speicher zur Verfügung steht. Achtung: Während dem Speichern und Aufrufen des Musters, wird die Auto Flip Funktion gültig.
- Seite 17 Privatzone einrichten: ADJUST BLANK POS FOCUS+SHIFT STATUS SAVE: OPEN QUIT: CLOSE 1. Öffnen Sie den Menüpunkt SET BLANK und drücken IRIS+ um in das Menü zur Einrichtung der Privatzone zu gelangen. Ein lila Fenster erscheint im Livebild. 2. Folgen Sie den Anweisungen im Livebild, nutzen Sie den Joystick um die Privatzone im gewünschten Bereich zu platzieren.
- Seite 18 ALARM SETTING ALARM NUM PRIORITY HIGH ALARM ACTION NONE NONE ALARM INPUT OPEN Funktion Beschreibung ALARM NUM Anzahl der Alarme, es sind 7 Alarme verfügbar. PRIORITY Die Priorität kann auf HOCH, MITTEL und NIEDRIG eingestellt werden. Treten mehrere Alarme mit verschiedenen Prioritäten auf, wird nur der Alarm mit der höchsten Priorität bearbeitet.
- Seite 19 CLEAR SETTINGS CLEAR ALL PRESETS CLEAR ALL PATROLS CLEAR ALL PATTERNS CLEAR ALL BLANKS CLEAR ALL ZONES CLEAR ALL TIME TASKS DIAGNOSTICS Funktion Beschreibung CLEAR ALL PRESETS Löschen aller Presets CLEAR ALL PATROLS Löschen aller Touren CLEAR ALL PATTERNS Löschen aller Muster CLEAR ALL BLANKS Löschen aller Privatzonen CLEAR ALL ZONES...
- Seite 20 ZONES ZONE NUM UNDEFINED EDIT LABEL EDIT ZONE ZONE STATUS SCAN STATUS DELE ZONE Funktion Beschreibung ZONE NUM Es sind bis zu 8 frei konfigurierbare Zonen verfügbar UNDEFINED Name der Zone (Es erscheint UNDEFINED wenn kein Name angegeben ist) EDIT LABEL Bearbeitung vom Namen EDIT ZONE Einstellen der Zone...
-
Seite 21: Abmessungen
Abmessungen... -
Seite 22: Wartung Und Reinigung
Wartung und Reinigung 11.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 23: Technische Daten
Technische Daten TVCC80000 TVCC81000 1/4” Sony Super HAD CCD Bildaufnehmer Kameratyp PTZ Speed Dome Auflösung 540 TVL Bildelemente (total) 795 x 596 Bildelemente (effektiv) 752 x 582 3,84 – 88,4 mm Objektiv Horizontaler Blickwinkel 52,2° - 2,36° 1/50 – 1/10,000s... - Seite 139 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
