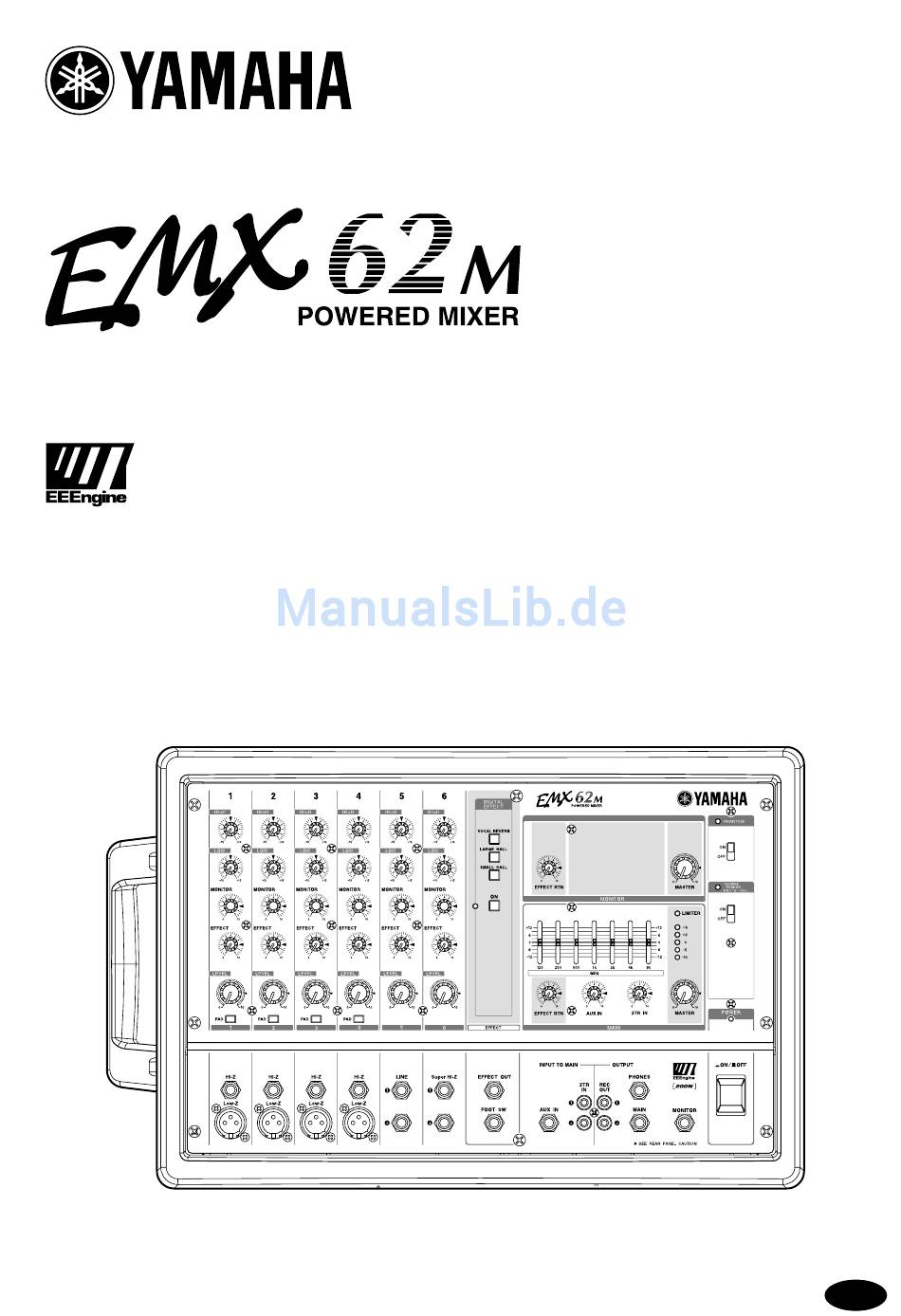

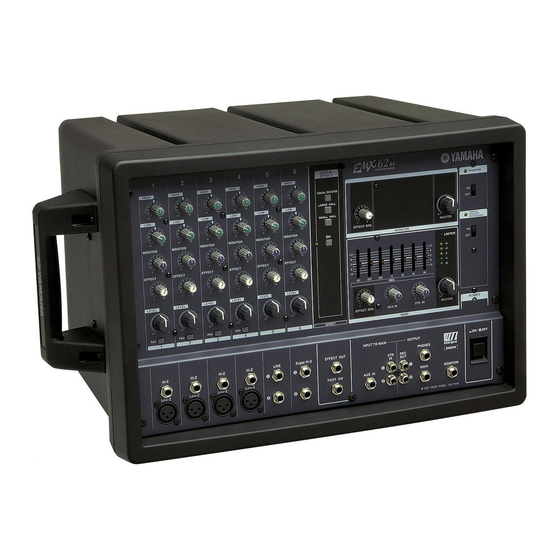

- Seite 1 Bedienungsanleitung Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.
-
Seite 2: Korrekturen Der Emx62M
Korrekturen der EMX62M- Revisiones del Manual de Bedienungsanleitung Instrucciones del EMX62M Vielen Dank, dass Sie sich für einen EMX62M Powermischer Gracias por adquirir el mezclador amplificado Yamaha von Yamaha entschieden haben. Bestimmte Abschnitte der EMX62M. Algunas partes del manual de instrucciones del EMX62M-Bedienungsanleitung haben sich geändert. - Seite 3 ■ Block & Level Diagrams M.D.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation © 2002 Yamaha Corporation...
-
Seite 4: Explanation Of Graphical Symbols
300 ohm ribbon lead, change the lead-in to coaxial type cable. If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA 90620 The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries. -
Seite 5: Vorsichtsmaßnahmen
10 cm an den Seiten, 15 cm an der Rückseite und 25 cm über dem Gerät. Sie sollten vor dem Betrieb die Rückwand entfernen bzw. die Lüftungsschlitze öffnen. Bei ungenügender Lüftung kommt es zu einem Wärmestau, bei dem Brandgefahr besteht. EMX62M—Bedienungsanleitung... - Seite 6 Wie schnell das geht, richtet sich nach den nach dem angeschlossenen Gerät und den Boxen), so daß die Umgebungsbedingungen. Allerdings kann dies nicht vermie- Lautsprecher beschädigt werden. den werden. Bitten Sie ihren Händler notfalls, die beschädigten Teile zu ersetzen. EMX62M—Bedienungsanleitung...
-
Seite 7: Inhaltsverzeichnis
Vorweg Vorweg Vielen Dank, daß Sie sich für den Power-Mixer EMX62M von Yamaha entschieden haben. Um die gebotenen Funktionen des EMX62M möglichst schnell und gründlich kennenzulernen und über Jahre hinaus Freude an Ihrem Power-Mixer zu haben, raten wir Ihnen, sich diese Bedienungsanleitung gründlich durchzulesen. -
Seite 8: Emx62M Schnellstart
PHANTOM-Schalter EMX62M • Schließen Sie ein Kondensatormikrofon niemals an • Der EMX62M ist mono. Daher geben alle SPEAKERS- bzw. lösen Sie niemals die Verbindung, solange der Buchsen auf der Rückseite dasselbe Signal aus. Es gibt EMX62M eingeschaltet und der PHANTOM-Schalter also keine „linke”... - Seite 9 • Um einen zweiten Spieler anzuschließen, müssen Sie Anschließen eines elektronischen Musikinstruments die LINE- oder Hi-Z-Buchse verwenden. An die LINE-Buchsen des EMX62M kann man • Die Hi-Z- und Low-Z-Buchse eines Kanals können elektronische Musikinstrumente wie Synthesizer, niemals simultan verwendet werden. Wenn Sie bereits...
-
Seite 10: Einschalten
SCHRITT 2 Einschalten SCHRITT 4 Verwendung der internen Effekte 1 Schalten Sie alle an den EMX62M angeschloss- enen Geräte ein. 1 Aktivieren Sie den ON-Schalter in der DIGITAL 2 Stellen Sie die MASTER-Regler in der MASTER- EFFECT-Sektion. Die ON-Diode leuchtet nun. -
Seite 11: Frontplatte & Rückseite
Eingangspegel um 30 dB absenken. Das ist z.B. HIGH: 10 kHz ±15 dB Kuhschwanz erforderlich, wenn Sie ein Line-Signal an Kanal 1–4 anschließen, oder wenn das Mikrofonsignal LOW: 100 Hz ±15 dB Kuhschwanz verzerrt (drücken Sie dann den PAD-Taster). EMX62M—Bedienungsanleitung... -
Seite 12: Digital Effect
Mit dem 2TR IN-Regler bestimmen Sie den Pegel des an der 2TR IN-Buchse anliegenden Signals in der MAIN-Summer und an den MAIN-Ausgän- gen. L MASTER-Regler Mit dem MAIN MASTER-Regler bestimmen Sie den Ausgangspegel des an den MAIN OUT- und Lautsprecherbuchsen sowie dem PHONES- Anschluß anliegenden Signals. EMX62M—Bedienungsanleitung... -
Seite 13: Monitor-Sektion
O EFFECT RTN-Regler S Power ON/OFF-Schalter und -Diode Mit dem MONITOR EFFECT RTN-Regler kön- Hiermit schalten Sie den EMX62M ein/aus. nen Sie die Lautstärke des Digital-Effektprozes- Wenn der Schalter gedrückt wurde, leuchtet die sors in der MONITOR-Summe und folglich an Diode. -
Seite 14: Ein- Und Ausgänge
Spitze (T): heiß (+) E FOOT SW-Buchse An die FOOT SW-Buchse kann ein optionaler Fußtaster (z.B. ein FC5 von Yamaha) angeschlos- sen werden, mit dem der interne Digital-Effekt- prozessor ein- und ausgeschaltet werden kann. Das funktioniert jedoch nur, wenn Sie den DIGI- TAL EFFECT ON-Taster aktiviert (gedrückt) - Seite 15 Aktivmonitors verbinden, der dann als Bühnen- monitor o.ä. fungiert. K PHONES—OUTPUT-Buchse An der PHONES—OUTPUT-Buchse liegt das hinter dem grafischen 7-Band-Equalizer und dem MAIN MASTER-Regler abgegriffene Signal der MAIN-Summe an. Schließen Sie hier einen Stereokopfhörer an, den Sie für Kontrollzwecke verwenden möchten. EMX62M—Bedienungsanleitung...
-
Seite 16: Rückseite
Aufstellung 1 SPEAKER 1- & 2-Buchsen An den SPEAKER 1- & 2-Buchsen liegt das Aus- Das EMX62M verwendet ein aktives Lüftungssys- gangssignal der internen Endstufe an. Hier kön- tem mit Lufteinzug über die Geräteunterseite nen Sie Ihre Boxen anschließen. Da diese Buch- und Abluftausgabe über die Oberseite der Rück-... -
Seite 17: Anschlußbeispiel
Effekt per Fuß ein- oder ausschalten. Außerdem kann nur jeweils ein externer Effektprozessor oder aber der in- terne Effekt des EMX62M verwendet werden. *2. Hier werden sowohl ein Kopfhörer als auch ein Aktivmonitor gezeigt. In der Praxis brauchen Sie jedoch nur einen von beiden. -
Seite 18: Allgemeine Bedienung
TOR-Regler richtet sich nicht nach den LEVEL- quellen Reglern. 1 Stellen Sie den MONITOR MASTER-Regler Schalten Sie sowohl den EMX62M als auch die auf „√ √ √ √ ”. Signalquellen aus, bevor Sie sie miteinander ver- B Sprechen Sie in das Mikrofon bzw. spielen binden. -
Seite 19: Installieren Der Optionalen Rackwinkel
• Schrauben × 6 2 Bringen Sie mit den beiliegenden Schrauben einen der Rackwinkel an der Seite des EMX62M Vor dem Einbau des EMX62M in ein Rack müs- sen Sie sicherstellen, dass eine angemessene Lüf- tung vorhanden ist. (Bauen Sie das Gerät niemals in ein verschlossenes Rack.) -
Seite 20: Fehlersuche
Kann man die Low-Z- und Hi-Z-Buchse eines Kanals gleich- Die Low-Z- und Hi-Z-Buchse eines Kanals kann man nicht zeitig nutzen? gleichzeitig nutzen. Kann man auch nur eine Box an den EMX62M anschließen? Ja, allerdings muss die Box eine Impedanz von 4–8Ω haben. EMX62M—Bedienungsanleitung... -
Seite 21: Spezifikationen
Andere Länder: 240 V AC 50 Hz Leistungsaufnahme 110 W Abmessungen (BxHxT) 482×305×328 mm Gewicht 12 kg Lieferumfang AC Netzkabel, Bedienungsanleitung Für das europäische Modell Kunden-/Benutzerinformation nach EN55103-1 und EN55103-2. Eingangsstrom: 23A Entspricht den Umweltschutzbestimmungen: E1, E2, E3 und E4 EMX62M—Bedienungsanleitung... -
Seite 22: Eingangswerte
REC OUT (1, 2) 600Ω 10 kΩ Line –10 dBV (316 mV) +10 dBV (3,16 V) RCA/Cinch • Klinken sind asymmetrisch. • 0 dB= 0,775 Vrms, 0 dBV= 1 Vrms. Abmessungen Einheit: mm Änderungen der Spezifikationen ohne Vorankündigung jederzeit vorbehalten. EMX62M—Bedienungsanleitung... -
Seite 23: Block- Und Pegelschaltbild
Block- und Pegelschaltbild Block- und Pegelschaltbild EMX62M—Bedienungsanleitung... - Seite 26 YAMAHA CORPORATION V833190 R1 1 AP 24 Pro Audio & Digital Musical Instrument Division P.O. Box 3, Hamamatsu, 430-8651, Japan NP Printed in Taiwan...
