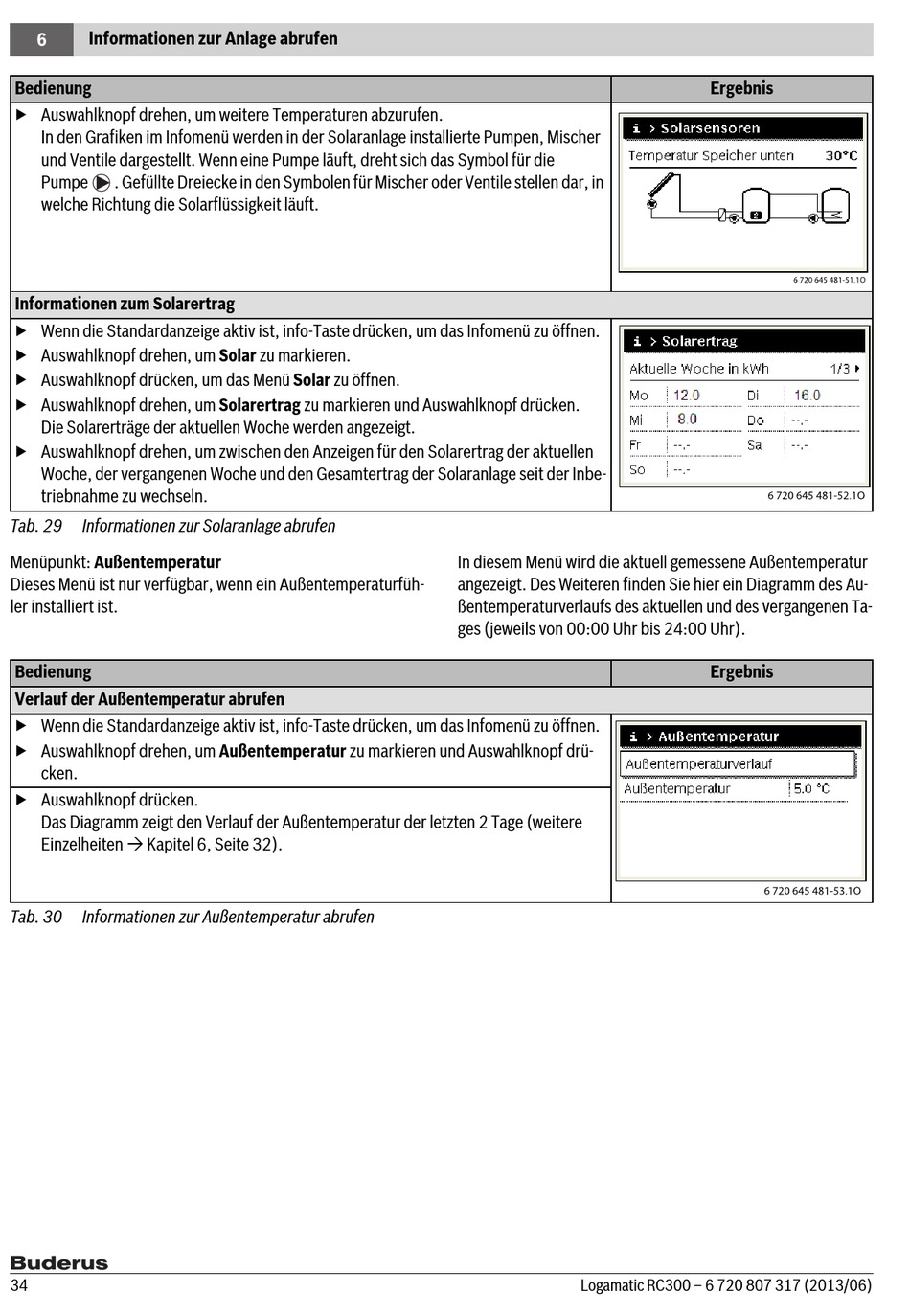

Buderus Logamatic RC300 Bedienungsanleitung Seite 34

Informationen zur Anlage abrufen
6
Bedienung
▶ Auswahlknopf drehen, um weitere Temperaturen abzurufen.
In den Grafiken im Infomenü werden in der Solaranlage installierte Pumpen, Mischer
und Ventile dargestellt. Wenn eine Pumpe läuft, dreht sich das Symbol für die
Pumpe . Gefüllte Dreiecke in den Symbolen für Mischer oder Ventile stellen dar, in
welche Richtung die Solarflüssigkeit läuft.
Informationen zum Solarertrag
▶ Wenn die Standardanzeige aktiv ist, info-Taste drücken, um das Infomenü zu öffnen.
▶ Auswahlknopf drehen, um Solar zu markieren.
▶ Auswahlknopf drücken, um das Menü Solar zu öffnen.
▶ Auswahlknopf drehen, um Solarertrag zu markieren und Auswahlknopf drücken.
Die Solarerträge der aktuellen Woche werden angezeigt.
▶ Auswahlknopf drehen, um zwischen den Anzeigen für den Solarertrag der aktuellen
Woche, der vergangenen Woche und den Gesamtertrag der Solaranlage seit der Inbe-
triebnahme zu wechseln.
Tab. 29 Informationen zur Solaranlage abrufen
Menüpunkt: Außentemperatur
Dieses Menü ist nur verfügbar, wenn ein Außentemperaturfüh-
ler installiert ist.
Bedienung
Verlauf der Außentemperatur abrufen
▶ Wenn die Standardanzeige aktiv ist, info-Taste drücken, um das Infomenü zu öffnen.
▶ Auswahlknopf drehen, um Außentemperatur zu markieren und Auswahlknopf drü-
cken.
▶ Auswahlknopf drücken.
Das Diagramm zeigt den Verlauf der Außentemperatur der letzten 2 Tage (weitere
Einzelheiten  Kapitel 6, Seite 32).
Tab. 30 Informationen zur Außentemperatur abrufen
34
In diesem Menü wird die aktuell gemessene Außentemperatur
angezeigt. Des Weiteren finden Sie hier ein Diagramm des Au-
ßentemperaturverlaufs des aktuellen und des vergangenen Ta-
ges (jeweils von 00:00 Uhr bis 24:00 Uhr).
Logamatic RC300 – 6 720 807 317 (2013/06)
Ergebnis
Ergebnis
