ENTFERNEN DES MAGNETRON-BAUTEILS
ZiehenSiedenNetzkabelstecker ausderNetzsteckdose
I.
und entfernenSiedasAußengehäuse.
2. Entladen SiedenHochspannungskondensato r.
3.
n Entferne Siedieeine (I) Schraube, mitder derMagne-
tronkanalamMagnetron befestigt i st.
4. Klemme n Sidedie Leitungen vomMagnetron-Bauteil
und demMagnetron-Thermo-Unterbrcher ab.
5. HaltenSiedasMagnetron-Bauteil vonuntenherfestund
n löse Sie vorsichting dievier(4)Schrauben, mit denen e s
amoberen Garraumflansch befestigt ist.
6.
Senke n Siedas Magnetron- Bauteil ab, b isdieMagnetron-
rohrevom Hohlleitergetrennt i st.
7.
Entfemen Sie den Magnetron-Thermo- Unterbrecher
durchLösen derBefestigungsschraube n.
VORSICHT : WENNSIE DASMAGNETRON AUSWECH-
SELN,ÜBERZEUGEN SIE SICH,DASSDJE
WELLENDICHTUNG RICHTIG ANGE-
BRACHT 1STUND DASS ALLE BEFESTI-
GUNGSSCHRAUBEN FESTGEZOGEN
SIND.
N ENTFERNE DESSTOßSTROMBEGRENZUNGSRELAl S
(DEUTSCHEAUSFÜHRUNG)
1. Ziehen SiedenNetzkabelsteckcr ausderSteckdose u nd
entfemenSiedasAußengehäuse.
2. Entladen SiedenHochspannungskondensato r.
3. Klemme n SiedieLeitunge n vom Stoßstrombegrenzun gs-
relais ab.
4. EntfemenSie die zwei(2) Schrauben, mit denen das
eil Kabelbefestigungst amGarraum angebracht ist.
5. EntfernenSiedie zwei(2) Schrauben, mit denendas
srelais Stoßstrombegrenzung am Kabelbefestigungste il
angebracht ist.
ENTFERNEN DES DREHTELLERMOTORS
Ziehen Sie den Netzkabelstecker ausder Netzsteckdose
1.
und entfernenSiedasAußengehäuse.
n Entlade SiedenHochspannungskondensato r.
2.
3. EntfemenSie die drei (3) Schrauben, mit denender
Drehtellermotor amGarraum befestigt ist.
4. NehmenSie die zwei schwarzen Kabel desDrehteller-
motors von dem 2-poligenStecker ab.
5. SchraubenSie die 6 Schraubenim Herd ab. Dann kön-
nen Sie Drehtellermotor, Montageteil der Motorwelle,
Untersetzungszahnr ad, Abstandstück d es Zahnrads,
Montageteildes Drehtellermotors und Drehtellermotor
aus dem Herd herausnehmen.
6. n Schraube SiediezweiBefestigungsschraube n des Dreh-
tellermotors ab und ziehenSie an der Motorwelle.Nun
können Sie den Drehtellermotor entfernen.
: VORSICHT NACHDEMENTFERNEN DESDREHTEI,
LERMOTORS BEFINDEN SICH DAS UN-
TERSETZUNGSZAHNRAD UND DAS AB-
STANDSTÜCK DES ZAHNRADS IMMER
NOCH 1M MONTAGETELL DES DREH-
TELLERMOTORS UND 1MMONTAGETEIL
DER DREHTELLERMOTORWELLE. NEH.
MEN SIE DAS ZAHNRAD UND DAS AB.
STANDSTtCK CVON DEN MONTAGETEI-
LLEN AB UND MONTIEREN SIE SIE BEIM
WIEDERREINBAU DES DREHTELLER-
MOTORS AUF DIE MOTORWELLE.

ENTFERNEN

DES GEBLÄSEMOTORS
l. Ziehen Sie den Netzkabelsteckeraus der Netzsteckdose
und entfernen SiedasAußengehäuse.
2. EntladenSiedenHochspannungskondensator.
3. KlemmenSiedie Leitungen vom Gebläsemotor ab.
4. EntfernenSiedie zewei(2) Schrauben, mit denendie
Rückwand desGarraums b efestigtist.
5. EntfernenSie die Geb]äsemotorwelle, indemSie an der
Halteklammer des Rotors ziehen.
6. Nunist derGebläsemotor freigelegt.

ENTFERNEN DES OBEREN RIEGELSCHALTERS

J. Ziehen Sie den Netzkabelsteckeraus der Netzsteckdose
und entfernen SiedasAufßengehäuse.
2.
EntladenSiedenHochspannun9kondensator.
3. Entfernen Sie die die Steuertafel mit allen Bauteilen
(Siehe "ENTFERNEN DER STEUERTAFEL UND
IHRER BAUTEILE").
4. KlemmenSiedie Leitungen vomSchalterab.
S. Entfernen Sie die eine(l) Schraube und die Zwischen-
scheibe, m it denenderObere Riegelschalter amvorderen
Garraumflanschbefestigt ist.
6. EntfemenSiedenoberen Riegelhaken vondemFlansch,
indemSieihn nachuntenbewegen.
7. SchiebenSie die zwei (2) Laschen,die den Schalter
festhalten, nach außen.
8. Nun liegt der Schalter frei.
ENTFERNEN DES UNTEREN RIEGELSCHALTERS UND
DES MONITORSCHALTERS (AUSFÜHRUNG
DEUTSCHLAND)
Ziehen Sie den Netzkabelsteckeraus der Netzsteckose
1.
und entfernen SiedasAußengehäuse.
2. EntladenSiedenHochspannungskondensator.
3.
Entfemen Sie die Steuertafel mit allen ihren Bauteilen
(Siehe "ENTFERNEN DER STEUERTAFEL UND
IHRER BAUTEILE").
4. KlemmenSiedieLeitungenvomSchalterab.
5. EntfernenSie die eine (I) Schraube und die Zwischen-
scheibe,mit denen der Riegelhaken am vorderenGar-
raumflanschbefestigt ist.
6.
Nehmen Siedenunteren Riegelhaken vomFlansch a b,
indemSieihn nachobenbewegen.
7. SchiebenSie die zwei (2) Laschen,die den Schalter
festhalten, nach außen.
8. Nun liegt der Schalterfrei.
20
ENTFERNEN DER STEUERTAFEL
TEILE
Zum Entfernen von Bauteilen muß die ganze Steuertafel
ausgebautwerden. Vergleichen Sie dazu die Abbildung 10
und gehen Sie wie folgt vor:
I. Ziehen Sie den Netzkabelstecker
und entfemen Sie dasAußengehäuse.
2. Entladen Sieden Hochspannungskondensatoi.
3. NehmenSie die Schaltuhr und dieKnöpfederveränder-
lichen Kochregelungab.
4. Trennen Sie den 4-poligen Verbindungsstecker v om
Kabelbaum.
5. Trennen Siedie orangeLeitung vom Magnetron-Thermo-
Unterbrecher.
Entfemen Sie die drei (3) Schrauben,mkt denen der
6.
obere Schmuckrahmenam Garraum befestigt ist.
Entfernen Sie die drei (3) Schrauben, mit denen der un-
7.
tere Schmuckrahmenam Garraumbefestigt ist.
8. Entfemen Sie die zwei (2) Schrauben, mit denen die
Steuertafel am Garraumbefestigt ist.
9. Drücken Sie nach oben und nehmen Sie die Steuertafel
komplett ab.
10. Nun liegt die Steuertafelkomplett frei.
ENTFERNEN DER
I. Ziehen Sie den Netzkabelstecker
und entfernen Sie dasAußengehäuse.
Steuertafel-
schmuckrahmen
FÜR
Tafelplatte
0
to
UND IHRER BAU-
2. Entladen Sie den
3. Entfernen Sie die Steuertafel und ihre Bauteile.
TrennenSie die Leitungenvon derSchaltjhr.
4.
5. Entfernen Sie die zwei (2) Schrauben, mit denen die
Schaltuhrmontageplatte an der Steuertafel befestigt ist.
aus der Netzsteckdose
6. Nehmen Sie die Schaltuhrmontageplatte mit der daran
befestigten Schaltuhr ab.
7. Entfernen Sie die drei (3) Schrauben, mit denen die
Schaltuhr an der Montageplatte befestigt ist-
8. Nun lieg die Schaltuhr frei.
ENTFERNEN
Ziehen Sie den Netzkabelstecker
und entfemen Sie das Außengehäuse.
2. Entladen Sie den Hochspannungskondensator.
3. Entfernen Sie die Steuertafel komplett.
TrennenSie die Leitungen vom Vari-Motor-BauteiI.
4.
Entfernen Sie die drei (3) Schrauben, mit denen das
5.
Vari-Motor•BauteiI an der Steuertafel befestigt ist.
6. Nun liegt dasVari-Motor-BauteiI frei.
SCHALTUHR
aus der Netzsteckdose
Steuertafel
Schaltuhrmontageplatte
Steuer-
tafclpol-
sterung
Schaltuhr-
knopf
6
7
Regelk nopf der Vari-Motor.BauteiI
veränderlichen Kochregelung

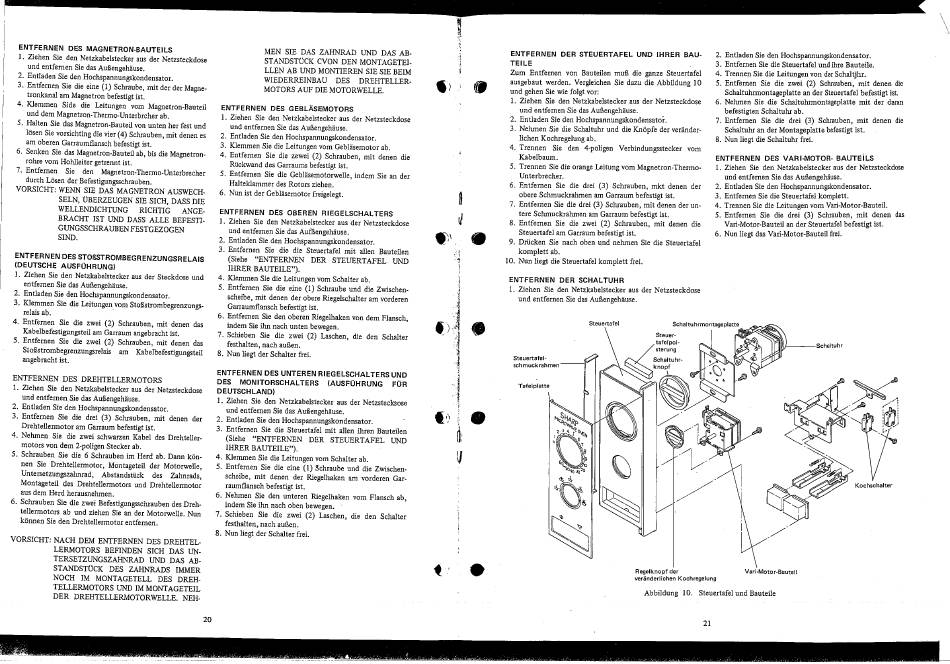

Abbildung 10. Steuertafel und Bauteile
21
DES VARI-MOTOR. BAUTEiLS
aus der Netzsteckdose
Schaltuhr
Kochschalter
