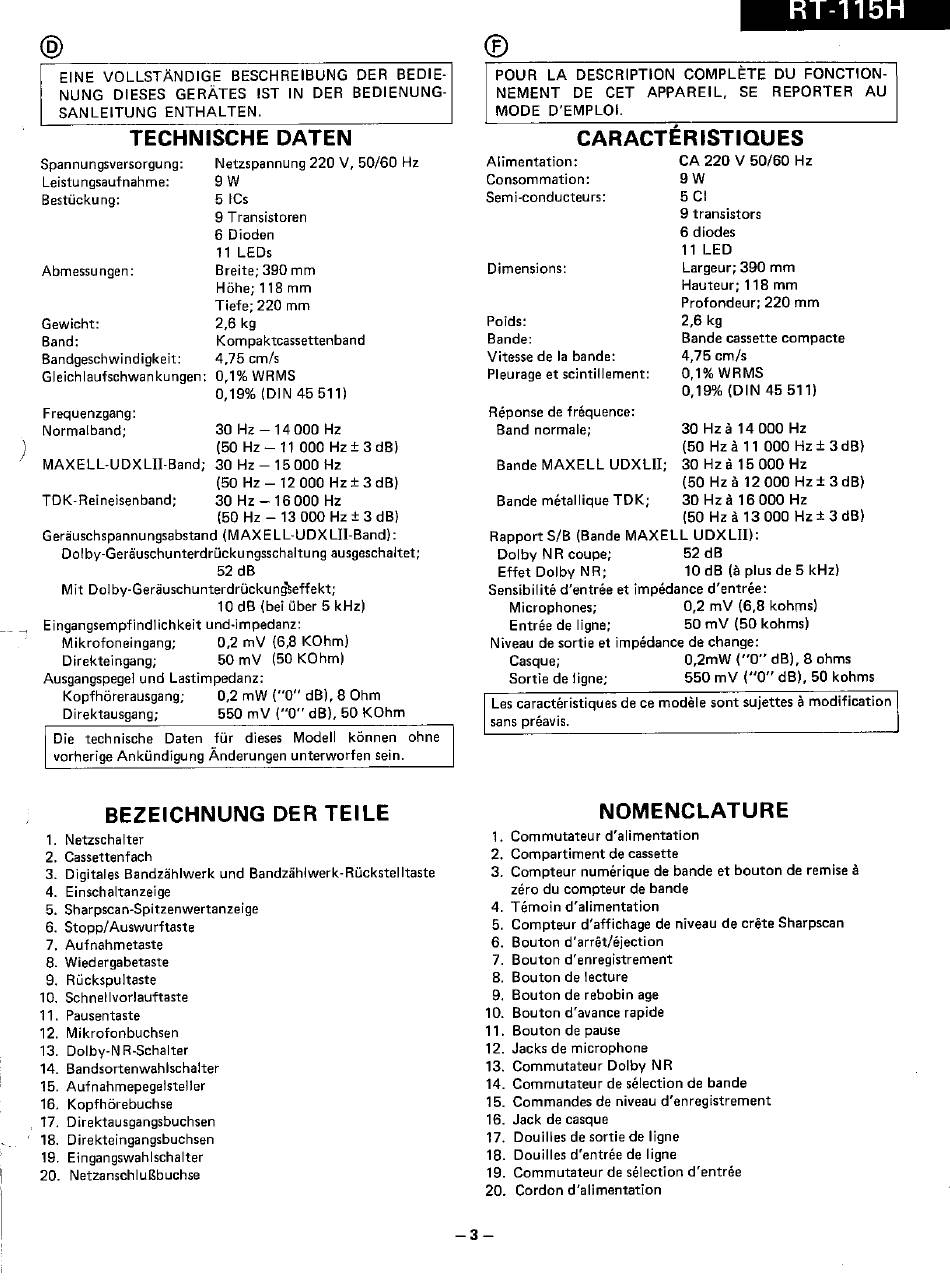

Sharp RT-115H Serviceanleitung Seite 3

EINE VOLLSTÄNDIGE
NUNG DIESES GERÄTES 1ST IN DER BEDIENUNG-
SANLEITUNG ENTHALTEN.
TECHNISCHE
Netzspannung 220 V, 50/60 Hz
Spannungsversorgung:
Leistungsaufnahme:
Bestückung:
9 Transistoren
6 Dioden
11 LEDs
Breite; 390 mm
Abmessu ngen •
Höhe; 118 mm
Tiefe; 220 mm
Gewicht: 2,6 kg
Kompaktcassettenband
Band:
4,75 cm/s
Bandgeschwi ndigkeit:
0.1% WRMS
Gleich laufschwan kungen:
Frequenzgang:
30 Hz — 14 OOO Hz
Normalband;
(50 Hz—ll
MAXELL-UDXL11-Band,
30 Hz — 15 000 Hz
(50 Hz - 12 OOOHz±3dB)
TDK-Reineisenband;
30 Hz — 16 OOO Hz
(50 Hz — 13 OOOHz±3
Geräuschspannungsabstand(MAX EL L-UDX LII-Band) :
Dolby-Geräuschunterdrückungsschaltung ausgeschaltet;
52 dB
Mit Dolby-Geräuschunterdrückunöeffekt;
10 dB (bei über 5 kHz)
Eingangsempfindlichkeit und•im pedanz:
0.2 mv (6B KOhm)
Mikrofoneingang;
50 mv
Direkteingang;
Ausgangspegel und Lastimpedanz:
0.2 mw
Kopfhörerausgang;
550 mV
Direktausgang;
Die tech nische Daten für
vorherige Ankündigung Anderungen unterworfen
BEZEICHNUNG
I. Netzschalter
2. Cassettenfach
Digitales Bandzählwerk und BandzähIwerk-RücksteIltaste
3.
4. Einschaltanzeige
Sharpscan-Spitzenwertanzeige
5.
Stopp/Auswurftaste
6.
7. Aufnahmetaste
8. Wiedergabetaste
9. Rückspultaste
Schneilvorlauftaste
10.
II. Pausentaste
12. Mikrofonbuchsen
13. Dolby-NR-Schalter
Bandsortenwahlschalter
14.
Aufnahmepegelsteller
15.
16. Kopfhörebuchse
17. Direktausgangsbuchsen
Dire kteingangsbuchsen
18.
Eingan gswahl schalter
19.
Netzanschlußbuchse
20.
BESCHREIBUNG DER BEDIE.
DATEN
(DIN 45511)
OOO Hz±3 dB)
dB)
(50 KOhm)
dB), 8 Ohm
dB), 50 KOhm
dieses Modell können ohne
sein.
DER TEILE
POUR LA DESCRIPTION COMPLÉTE
NEMENT DE CET APPAREL,
MODE D'EMPLOI.
CARACTÉRISTIQUES
Alimentation:
Consommation:
Semi-conducteurs:
Dimensions:
Poids:
Bande:
Vitesse de Ia bande:
Pleurage et scintillement:
Réponse de fréquence:
Band normale;
Bande MAXELL UDXLII;
Bande métallique TDK;
Rapport S/B (Bande MAXELL UDXLII):
Dolby NR coupe;
Effet Dolby NR;
Sensibilité d'entrée et impédance d'entrée:
Microphones;
Entrée de ligne;
Niveau de sortie et impédance de change:
Casque;
Sortie de figne;
Les caractéristiques de ce modöle sont sujettes
sans préavis.
NOMENCLATURE
Commutateur d'alimentation
Compartiment de cassette
2.
Compteur numérique de bande et bouton de remise å
3.
zéro du compteur de bande
4. Témoin d'alimentation
Compteur d'affichage de niveau de créte Sharpscan
5.
Bouton d'arrét/éjection
6.
Bouton d'enregistrement
7.
8. Bouton de lecture
Bouton de rebobin age
9.
10. Bouton d'avance rapide
Bouton de pause
II
12. Jacks de microphone
Commutateur Dolby N R
13.
Commutateur de sélection
14.
Commandes de niveau d'enregistrement
15.
Jack de casque
16.
Douilles de sortie de ligne
17.
Douilles d'entrée de ligne
18.
Commutateur de sélection
19.
Cordon d'alimentation
20.
FONCTION-
SE REPORTER
CA 220 V 50/60 Hz
9 transistors
6 diodes
11 LED
Largeur; 390 mm
Hauteur; 118 mm
Profondeur; 220 mm
2,6 kg
Bande cassette compacte
4,75 cm/s
O, 1% WRMS
(DIN 45 511)
30 Hz 14 OOO Hz
(50 Hzå 11 OOOHz±3dB)
30 Hzå 15 OOO Hz
(50 Hzå 12 OOOHz±3dB)
30 Hzå 16 OOO Hz
(50 Hzä 13 OOOHz±3 dB)
52 dB
10 dB (ä plus de 5 kHz)
0.2 mV (6,8 kohms)
50 mV (50 kohms)
O,2mW ("O" dB), 8 ohms
550 mV ('10" dB), 50 kohms
modification
de bande
d'entrée
AU
