Produkthandbuch

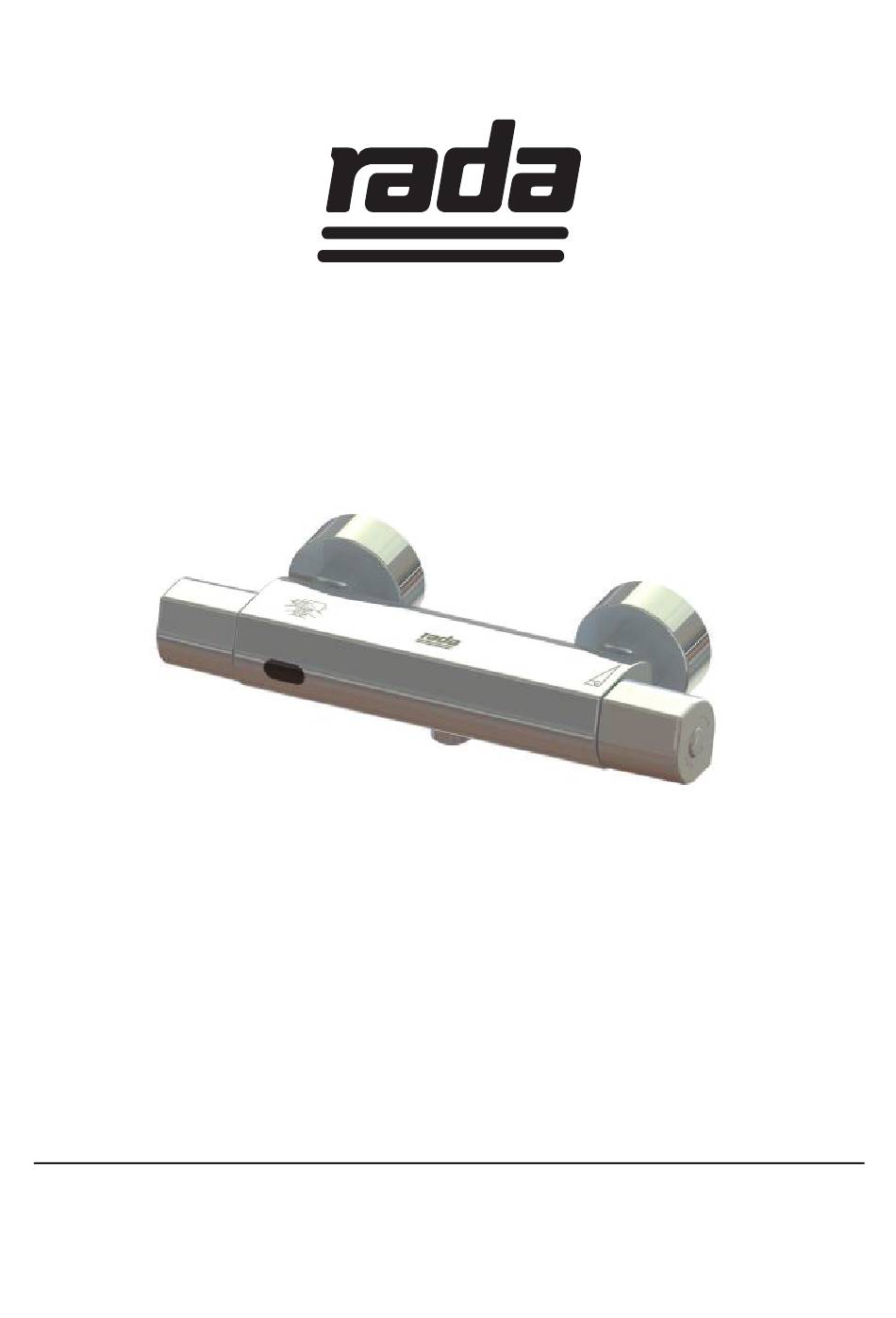

Rada Tec 600 BLE Duschthermostat
Var 1/2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für rada Tec 600 BLE

Inhaltszusammenfassung für rada Tec 600 BLE

  • Seite 1 Produkthandbuch Rada Tec 600 BLE Duschthermostat Var 1/2025...

  • Seite 2: Technische Spezifikationen

    1. Technische Spezifikationen 0,5 - 10 bar Empfohlener Betriebdruck: 1 - 5 bar < 2 bar P1-P2 max 70°C max 25°C 6 l/min Empfohlener Temperaturunterschied: 50°C SMARTPHONE / TABLET -Android mindestens Version 7 - App (Senblecon - 2 - Var 1/2025...

  • Seite 3: Allgemeine Informationen Zur Armatur In Der App

    2. Allgemeine Informationen zur Armatur in der App Identifikationsnummer der Armatur Möglichkeit zur Änderung des Armaturnamens. Armatur 1 Armatur 1 Sensorinfo Sensorstatus (Allgemein/Benutzer): 1. Gesamt-Betriebszeit der Armatur 2. Wasserlaufzeit 3. Ventilzyklen (Anzahl der Ventilzyklen - Öffnen und Schließen des Ventils zählt als ein Zyklus) 4.
  • Seite 4 Stromversorgungen & Verteiler: Zentrale Stromversorgungen: Art.-Nr. Netzteile mit Unterputzdose: Art.-Nr. Netzteil 12VDC 18W mit Kabel 2,10m, 3057710 Zentrale Stromversorgung 12V DC 60W 3057706 mit UP-Dose und Leerrohr 2m Zentrale Stromversorgung 24V DC 60W 3057707 Netzteil 12VDC 18W mit UP-Dose 3057712 Zentrale Stromversorgung 12V DC 60W HYG/TD 3057708 Zentrale Stromversorgung 24V DC 60W HYG/TD...

  • Seite 5: Funktionsbeschreibung

    3. Funktionsbeschreibung Blinkmodi: Langsames Warnblinken Warnblinken Warnblinken An- und Abschwellendes Blinken Langsames Warnblinken t Laufzeit BLAU 23 s (Wasserfließzeit) 3, 5, 7, 11, 17, , 29, 35, 41, 47, 53, 60, 67, 75, 83s, 3min,6min,10min Standard START – STOP Zeit < 23 s STOP Aktivieren Deaktivieren...
  • Seite 6 Automatische Korrekte Hygienespülung (KHygS) Hygienespülzyklus , 96, 108 12, 24, 48, (Stunden) (Zyklus der Hygienespülung in Stunden) Standard Hygienespüldauer 3, 4, 5, 10, 15, , 60, 90, 120, 150, 180 (Dauer der Spülung in Sekunden) (Sekunden) Standard Stagnationszeit für 10 min. 0, 5 s, 10 s, 30 s, 1 min., 3, 5, (Zulässige Verweilzeit - Standzeit des Hygienespülung...

  • Seite 7: Zyklus Der Verbesserten Hygienespülung

    Zyklus der verbesserten Hygienespülung 12, 24, 48, 96, 108 (Stunden) Standard Benutzungen: ,t , ..Fließzeit 1(n-1) Hygienespülzyklus (72 Stunden) (Normale Benutzung) -Hygienespüldauer -Stagnationszeit 1(n-1) ..-Pause zw. Benutzungen Hygiene- Hygiene- spülung spülung Folgendes trifft zu: ..,t , <t ..
  • Seite 8 SYNCHRONISATION VON DATUM UND UHRZEIT WENN MIT DER -APP VERBUNDEN EXTERNE HYGIENESPÜLUNG min. 1s Blinkt magentafarben 10 min 0 ~ 5 s Wenn kein Stop-Impuls, durch erneutes Drücken des Tasters gegeben wird, stoppt die Hygienespülung automatisch nach 10 Minuten Gelbes Kabel (ext.
  • Seite 9 HYGIENESPÜLUNG - AUSLÖSUNG MITTELS -APP Blinkt magentafarben 30 s (Dauer der Hygienespülung) Starten der Hygienespülung Hygienespüldauer 3,4,10,15, 60,90,120,180 (Sekunden) Standard Aktivierung mit Hilfe der App STOPP-Funktion Stoppzeit (kein Wasserfluss für eine festegelegte Zeit) STOPP 3 min Aktivierung mit Hilfe eines Magneten Warnblinken ROT Schnelles rotes Blinken Stoppdauer...
  • Seite 10 Durchgehender Wasserfluss Durchgehender Wasserfluss (Wasser fließt für eine vorgegebene Zeitspanne) Blaues Blinken 3x blaues Blinken 5 ~ 8 s 3 min Durchgehende Fließzeit 1, 2, , 4, 5, 6, 7, 8, 9,10 Minuten Standard Standard (Durchgehende Fließzeit) SCHNELL-STOPP STOPP ZEIT < 3 min LANGER STOPP STOPP - VORZEITIGER ABBRUCH Langsames rotes Warnblinken...

  • Seite 11: Abmessungen

    Zurücksetzen der Nutzerzahlen Werkseinstellungen wiederherstellen (Funktion zum Zurücksetzen der (Zurücksetzen aller Einstellungen auf erfassten Nutzungszahlen) die Werkseinstellungen) 4. Abmessungen 273,5 G 1/2" 61,7 150 0,1 61,8 - 11 - Var 1/2025...

  • Seite 12: Vorbereitungen Für Die Installation

    5. Vorbereitungen für die Installation untere Klebeschicht Gipskarton Wasserdichte Folie Dichtmanschetten Wand Silikon untere Klebeschicht mit Dichtmanschetten Gipskarton Wasserdichte Folie Untere Klebeschicht mit Dichtmanschetten Obere Klebeschicht Fliesen - 12 - Var 1/2025...

  • Seite 13: Einbaumaße

    Einbaumaße max.6 mm max. 2 mm max 70°C max 25°C 2x ½“ DN15 IG X =150 ± 15 mm a=16 ± 2 mm 300 mm ext. 12VDC - 13 - Var 1/2025...
  • Seite 14 6. Installation ± 180° ± 180° 150 mm 3 mm Kabelschlaufe - 14 - Var 1/2025...
  • Seite 15 vorsichtig hineindrehen abgeschrägte Kante Elektronikmodul (Kabellänge ~ 2,1m) 1 Kabelschlaufe ca. 1 cm Filter O-Ring Festziehen, damit sich das Kabel nicht bewegen kann. abgeschrägte Kante - 15 - Var 1/2025...
  • Seite 16 TEST Ändern des voreingestellten PIN-Codes - 16 - Var 1/2025...

  • Seite 17: Thermische Desinfektion Der Heißwasserseite

    7. Thermische Desinfektion der Heißwasserseite Richtige Position Kalt schließen MAX! Heiß schließen 1. Drücken ACHTUNG! Verbrühungsgefahr! Kalt schließen Richtige Position Heiß öffnen 3 mm EXTERNE THERMISCHE DESINFEKTION mind.1 s Blinkt magentafarben ACHTUNG! Heißwasser! Verbrühungsgefahr! 10 min. Wenn kein Stopp-Impuls 0 ~ 5 s (2.

  • Seite 18: Filtereinsätze Reinigen

    Empfohlene Desinfektionszeit Temperatur T (C°) Dauer t (min) Korrekte Position KALT - öffnen 3 mm Korrekte Position CLICK ~0mm ACHTUNG! TEST ACHTUNG! (°C) Verbrühungsgefahr! T > 40°C T < 40°C t (s) WARTEN, bis das Wasser abgekühlt ist. 8. Filtereinsätze reinigen KALT-STOP HEIß-STOP - 18 -...

  • Seite 19: Zurücksetzen Des Pin-Codes

    10. Zurücksetzen des PIN-Codes INITIALISIERUNG DES PIN-CODES ÄNDERN MIT EINEM MAGNET Mindestens 15 s Stromversorgung für 3 s ausschalten anlegen Stromversorgung wieder einschalten WARTEN Zeit 10 s Rotes Warnblinken Langsames rotes Warnblinken 13 s PIN-CODE ZURÜCKSETZEN max.10 Min. PIN-Code ändern Identifizierung der Dusche Name: Label-(Voreinstellung) Ändern des...

  • Seite 20: Fehlersuche & Problemlösung

    11. Fehlersuche & Problemlösung Problem Ursache Lösung Es fließt kein Wasser Eckventile geschlossen Eckventile öffnen Fehlerhafter IR-Sensor Kundendienst kontaktieren LED leuchtet Niedrige Spannung Kabel prüfen Reduzierter Wasserfluss Verstopfter Perlator Perlator reinigen Verstopfte Filtereinsätze Filtereinsätze reinigen Wasser fließt fortlaufend Defektes Magnetventil Eckventile schließen und den Kundendienst kontaktieren...

  • Seite 21: Ersatzteile

    13. Ersatzteile 1. 02.55.02.000 Elektronikmodul 2. 1336903 Thermostatkartusche 3. 1336912 Anschlagring 4. 1336911 Temperaturgriff (ZMGO-6) 5. PLU sk24/21052 Abdeckung 6. 2.1931.343 Kartuschenmagnetventil 7. PLU sk24/4914 Rückschlagventileinsatz 2x 8. 1628058 Filtersieb 3/4“ 2x 9. 02.53.54.000 Dichtmanschetten mit Kabel - nicht Teil des Lieferumfangs der Armatur 10.
