rada Tec 630 3050103 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Produkthandbuch

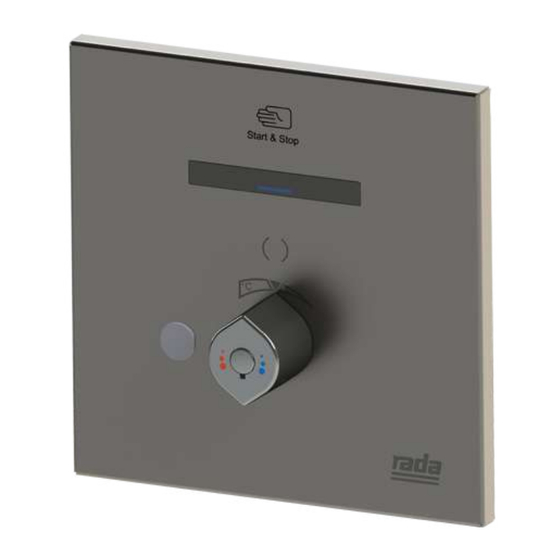

Rada Tec 630
Unterputzkombination für Duschen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für rada Tec 630 3050103

Inhaltszusammenfassung für rada Tec 630 3050103

  • Seite 1 Produkthandbuch Rada Tec 630 Unterputzkombination für Duschen...
  • Seite 2 VARIANTE A VARIANTE B Rada Tec 650 Rada Tec 630 UP-Kombination UP-Kombination Art.-Nr. 3050103 Art.-Nr. 3050101 Lieferbar ab 4. Quartal 2024 - 2 -...

  • Seite 3: Technische Daten

    1. T 1. Technische Daten 0,5 - 10 bar Δ |P1 - P2| ≤ 2 Empfohlener Druck: 1 - 5 bar max 70°C max 25°C Empfohlene Temperaturdifferenz 50°C Smartphone oder Tablet mit: Durchfluss ist abhängig Bluetooth mind. 4.2 vom verwendeten Android OS mind.

  • Seite 4: Funktionsbeschreibung

    2. Funktionsbeschreibung RFID: EIN / AUS Standard Dusche starten VARIANTE A VARIANTE B Die Handbrause Die Kopfbrause Die Kopfbrause startet startet startet WASSERTEMPERATUR TESTEN (DUSCHE - MODUS NORMAL) (Die blaue LED blinkt langsam, wenn der Benutzer außerhalb der Sensorreichweite ist) 7 sek.
  • Seite 5 Sensormodus: Flie zeit ß (Laufzeit) Normal / Start-Stop Standard 23 sek. Sensormodus: Normal Dusche starten Die Willkommen-LED Die blaue LED leuchtet blinkt langsam 3, 5, 7, 11, 17, , 29, 35, 41, 47, 53, 60, 67, 75, 83 Standard Zeit <...
  • Seite 6 Sensormodus: Start / Stop Die Willkommen-LED Dusche starten leuchtet Die blaue LED blinkt langsam 23 sek. 3, 5, 7, 11, 17, , 29, 35, 41, 47, 53, 60, 67, 75, 83 Standard (Sekunden) Temperatureinstellung Schnell - STOP Zeit 23 sek. <...
  • Seite 7 STOP-Funktion STOP-Funktion Aktivierung mittels Magnetschlüssel Aktivierung mittels Android-App (schnell blinkende rote LED) (schnell blinkende rote LED) 3 min. 3 min. mind. 2 Sek. auflegen 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) Standard Standard Dauer des Stopps...
  • Seite 8 Aktivierung der Hygienesp ülung EIN / AUS Standard Automati sche Real-Hygienespülung AutoReal-Hyg.spül. Periode der Hygienes pül (Hygienespülperiode) 12, 24, 48, 96, 108 (Stunden) Standard Hygienic flush period Dauer der Hygienes pül (Wasserlaufzeit Einstellung) 3, 4, 10 15, 60, 90, 120, 180 (Sekunden) Hygienic flush duration Standard 10min,...
  • Seite 9 Real-Hygienespülungsperiode AutoReal-Hyg.spül. AUS, 1, 3, 6 24, 48, 96, 108 (Stunden) - Wasserlaufzeit Standard gilt: Hygienesp ülungsperiode Stunden 1(n-1) (AutoReal (AutoReal - Hyg.-Stagnationszeit -Hyg. pül.) -Hyg. pül.) Hyg.-Stagnationszeit (AutoReal Spüldauer bei Handdusche am Ende der Hygienespülung -Hyg.spül.) Dauer der Hygienes pül (Flush duration at hand shower (Hygienic flush duration)
  • Seite 10 Spüldauer bei Handdusche EXTERNE HYGIENESPÜLUNG am Ende der Hygienespülung (Flush duration at hand shower at the end of hygienic flush ) min.1sek. 0~5 sec 7 sek. 10 Min. Blaues Kabel GND Dus hanschluss AUS, 3,5, ,10,15,30 60,90,120,180 Standard (Sekunden) Blaues Kabel Spüldauer bei Handdusche am Ende der Hygienespülung...
  • Seite 11 Hygienespülung - App Hygienes pül ung durchführen Dauer der Hygienes pül Spüldauer bei Handdusche am Ende der Hygienespülung (Hygienic flush duration) (Flush duration at hand shower at the end of hygienic flush ) 15 sek. 30 sek. 7 sek. 3,4,10,15 60,90,120,180 AUS, 3,5, ,10,15,30 60,90,120,180 (Sekunden)
  • Seite 12 Externe Desinfektionspülung Sperrung 10 Min. Neustart der Desinfektionsspülung. 10 Min. Spüldauer bei Handdusche am Ende der Desinfektionspülung (Flush duration at hand shower min.1sek. at the end of disinfection flush) 0~5 sek. Zeit 10 Min. 5 min. Braunes Kabel GND Duschanschluss AUS, 3,5,7,10,15,30sek.,1Min 1,5 2,3, 7,10Minuten Braunes Standard...

  • Seite 13: Einstellung Der Parameter Per Hand

    Einstellung der Parameter per Hand: Variante A Variante B für mind. 10 s anlegen für mind. 10 s anlegen Bedingungen für diesen Modus: Person befindet sich in langer Reichweite (70 cm) Dieser Modus ist nach dem Herstellen der Stromversorgung oder nach einem Reset für die Dauer von 10 min aktiv Durch Anlegen des Magnetschlüssel an der abgebildeten Stelle für die Dauer von mind.

  • Seite 14: Einstellung Der Parameter Für Die Hygienespülung

    Einstellung der Parameter für die Hygienespülung: Variante B Durch Handannäherung mit kurzer Reichweite für die Dauer von mind. 1x Blinken 6 Sekunden wird der Einstellmodus für die Hygienespülung aktiviert. 2x Blinken Werkseinstellung Die LED blinkt magenta. Die Anlage hat den Programmiermdus aktiviert Die Parameteränderung ist durch Variante A...

  • Seite 15: Grundmaße

    3. Grundmaße Abmessungen des Fertigabauset 4. Bauvorbereitung * KABELPARAMETER ENTSPRECHEND FEINBAUVARIANTE Kabel- Kabel- zuleitung weiterführung 5. Installation max.1,5 mm - 15 -...
  • Seite 16 Silikon Hier beginnen Die zu verklebenden Oberflächen reinigen und entfetten Silikon Silikon entfernen - Entwässerungsnut - 16 -...
  • Seite 17 Leitungen spülen 1A Warmwasserleitung Kaltwasserleitung Ventil Ventil Ventil Ventil Ventil Ventil - 17 -...
  • Seite 18 RFID - Anbindung STROMKABEL ANSCHLIESSEN (Wenn gewünscht) Zuleitung Blaues Kabel aus der Wand Elektronikkabel Zudrücken Braunes Kabel Anschluss externer Eingänge GND Duschanschluss Strom -quelle Braunes Kabel Stromversorgung: Desinfektionsspülung Zudrücken Netzteil 230 V AC / 12 V DC 4,5 A Art.-Nr. 3050123 Blaues Kabel Stromverbrauch Armatur: max 0,5 A Grün &...
  • Seite 19 Ventil Ventil Die rote Markierung nach unten! Aktivieren Sie RFID (Wenn es verbunden ist) EIN / AUS Funktionstest Wenn Bluetooth verbunden ist: Ändern Sie den PIN-Code. - 19 -...

  • Seite 20: Filtersiebreinigung

    6. Filtersiebreinigung: Ventil Ventil Ventil Ventil Funktionstest - 20 -...

  • Seite 21: Kurzzeitige Verbindung Mittels Bluetooth-Modul Zum Ändern Von Einstellungen

    7. Kurzzeitige Verbindung mittels Bluetooth-Modul zum Ändern von Einstellungen Langzeit-Stop-Funktion VARIANTE A VARIANTE B Schnelles Blinken Schnelles Blinken Magenta und Rot 6 Stunden 6 Stunden für mind. 5 s anlegen für mind. 5 s anlegen Installation des Bluetooth-Moduls (Zubehör Art.-Nr. 1516179) 2.
  • Seite 22 8. Benennen von Duschen mittels App, wenn eine Bluetooth-Schnittstelle installiert ist. DUSCHE DUSCHE DUSCHE BEISPIEL DUSCHE DUSCHE DUSCHE 9. Thermische Desinfektion - Warmwasserleitung (Dusche 1) Kaltwasserzulauf schließen Die entfernteste Dusche Heißwasserzulauf (Nach Punkt 8.1) schließen Richtige Stellung Heißwasserzulauf öffnen ..3 mm Nach Punkt 8.
  • Seite 23 Spüldauer für die Handdusche am Ende der Desinfektionsspülung (Flush duration at hand shower at the end of disinfection flush) T(°C) 5 Min. 10 Min....AUS, 3,5,7,10,15,30sek.,1Min 1,5 2,3, 7,10 Minuten Standard Kalt-ÖFFNEN CLICK TEST (°C) T > 40°C T >...

  • Seite 24: Pin-Code Zurücksetzen

    10. PIN-Code zurücksetzen Langzeit-Stop-Funktion VARIANTE A VARIANTE B Schnelles Blinken Schnelles Blinken magenta und rot Abdeckplatte 6 Stunden 6 Stunden entfernen für mind. 5 s anlegen für mind. 5 s anlegen Trennen Sie das Bluetooth-Modul RESET LED blau blinkt vom Elektronikmodul Warten Zeit 5 sek.

  • Seite 25: Problembeschreibung

    Abdeckplatte Identifizierung der Dusche STOP-Funktion mittels App wieder befestigen Mit App Schnell blinkende rote LED Spülen 3, 5, 7, 11, 17, , 29, 35, 41, 47, 53, 60, 67, 75, 83 (Sekunden) Standard 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) Standard Dauer des Stopps 11.

  • Seite 26: Ersatzteile

    13. Ersatzteile VARIANTE A 1336911 Temperaturreguliergriff 2.1930.542 Anschlagring O-RIng Abdeckung Elektronikmodul Filtersieb Rückschlagventileinsatz Magnetventil Durchflussbegrenzer 2.1930.541 Thermostatkartusche Magnetventil Handbrausehalter 1516179 Bluetooth-Adapter Bles-4.0 Thermostatblock mit Magnetventilen Magnetschlüssel 3050123 Netzteil 230 V AC / 12 V DC 4,5 A - 26 -...
  • Seite 27 14. Ersatzteile VARIANTE B 1336911 Temperaturreguliergriff 2.1930.542 Anschlagring O-RIng Abdeckung Elektronikmodul Filtersieb Rückschlagventileinsatz Magnetventil Durchflussbegrenzer 2.1930.541 Thermostatkartusche 1516179 Bluetooth-Adapter Bles-4.0 Thermostatblock mit Magnetventilen Magnetschlüssel 3050123 Netzteil 230 V AC / 12 V DC 4,5 A - 27 -...

  • Seite 28: Kontakt Kundendienst

    Produkt in voller Übereinstimmung mit unseren detaillierten Installationsanweisungen installiert und in Betrieb genommen wurde. Wird dadurch das Problem nicht gelöst, wenden Sie sich bitte an den Rada Kundendienst, der Ihnen jede erforderliche Unterstützung bieten und, falls erforderlich, veranlassen wird, daß ein lokaler Kunden- diensttechniker Sie an einem beiderseitig vereinbarten Termin besucht.
