36 de | Zusatzgeräte
7.3 Kabelgebundene Peripheriegeräte

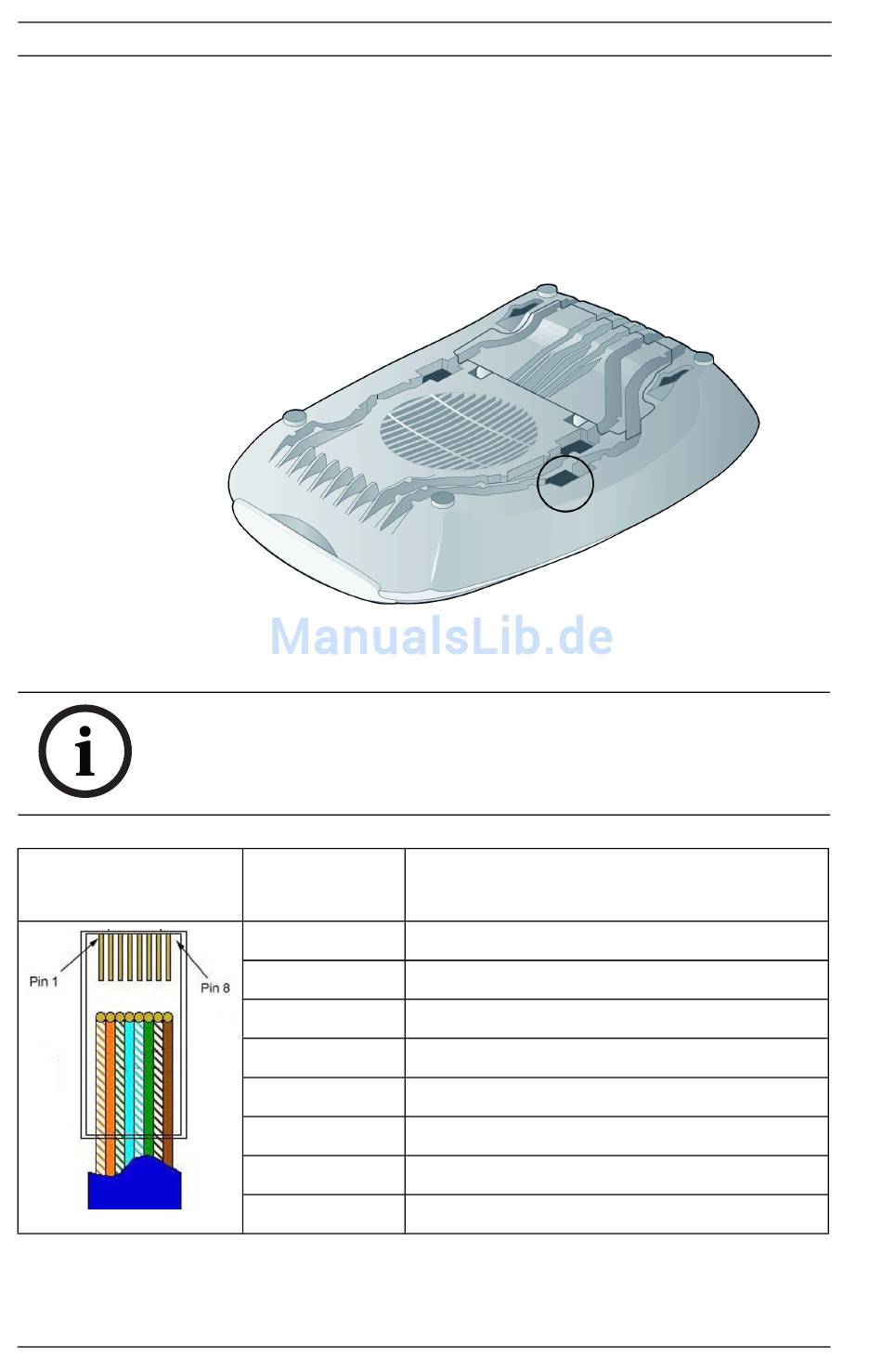

An der Rückseite der HTS62 steht eine Anschlussbuchse für
einen externen Eingang zur Verfügung. Der Relaisausgang und
ein externes Gerät werden über ein Kabel mit einem RJ45-
Stecker verbunden.
HINWEIS!
Trennen Sie vor dem Anschließen eines externen
kabelgebundenen Geräts die HTS62 vom Telefonnetz.
Pin-Belegung
Tabelle 7.1 Erläuterung der Pin-Funktionen
F.01U.141.212 | V2 | 2010.11
RJ45- Funktion
Stecker
Pin 1 nicht verwenden
Pin 2 externer Eingang GND
Pin 3 nicht verwenden
Pin 4 nicht belegt
Pin 5 Relaisausgang NC (Öffnerkontakt)
Pin 6 Relaisausgang C (Mittenkontakt)
Pin 7 Relaisausgang NO (Schließerkontakt)
Pin 8 externer Eingang Signal
