- Seite 1 Produkt-Handbuch ABB i-bus ® Schaltuhr SW/S 2.5 Gebäude-System tech nik...
- Seite 2 Dieses Handbuch beschreibt die Funktion der Schaltuhr SW/S 2.5. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sei te Gerätetechnik .................. Technische Daten ................Anschlussbild ..................Maßbild ....................Inbetriebnahme ................Schalten Voreinstellung /2 ..............Schalten Wert /7 ................Schalten Wert Priorität Zyklisch /1 ............ Anhang Bestelldaten ..................Notizen .................... -
Seite 4: Gerätetechnik

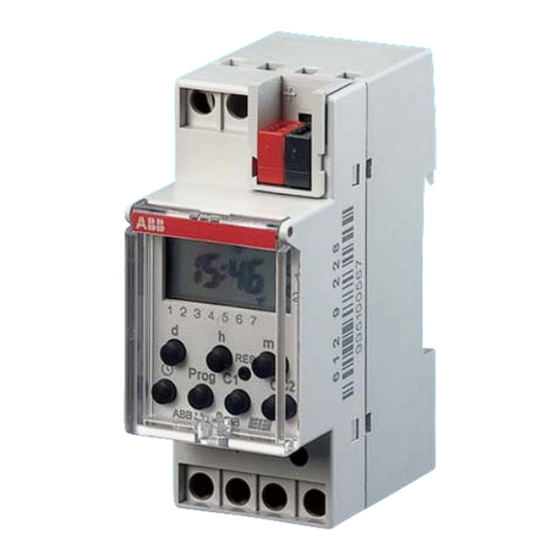

ABB i-bus ® Gerätetechnik Die 2fach Wochenschaltuhr mit Tages- und Wochenprogramm ist ein zwei Gerätetechnik Teilungseinheiten großes Reiheneinbau gerät zum Einbau in Verteilungen. Die Verbindung zum EIB / KNX wird über eine Busanschlussklemme hergestellt. Über die Tastatur auf der Gehäusefrontseite können für die beiden Kanäle 36 Zeiten mit freier Blockbildung der Wochentage eingestellt werden. -
Seite 5: Anschlussbild
ABB i-bus ® Gerätetechnik Anwendungsprogramm max. Anzahl max. Anzahl max. Anzahl Kommunikationsobjekte Gruppenadressen Zuordnungen Schalten Voreinstellung /2 Schalten Wert /7 Schalten Wert Priorität Zyklisch /1 Anschlussbild 1 LCD 3 Busanschlussklemme 2 Tastatur zur Zeiteinstellung Maßbild Hinweis Weitere Hinweise zur Handhabung und zum Arbeiten mit diesem Gerät sind in der... -
Seite 6: Inbetriebnahme
ABB i-bus ® Inbetriebnahme Schalten Voreinstellung Inbetriebnahme Die Zeitschaltuhr besitzt zwei Kommu- Mit dem Parameter „Voreinstellung für Schalten Voreinstellung /2 nikationsobjekte, die Schalttelegramme die Erstinbetriebnahme“ wird der Wert senden können. Ob ein Kanal ein Ein- des Objektes nach der Erstinbetrieb- oder Ausschalttelegramm sendet, hängt... -
Seite 7: Schalten Wert /7
ABB i-bus ® Inbetriebnahme Schalten Wert /7 Schalten Wert Die Zeitschaltuhr besitzt zwei Kommu- Mit den 1 Byte-Objekten kann die Uhr nikationsobjekte, die Schalttelegramme Helligkeitswerte zwischen 0 (= ausge- senden können. Ob ein Kanal ein schaltet) und 255 (= Maximalhelligkeit) Ein- oder Ausschalttelegramm sendet, an Dimmaktoren senden. -
Seite 8: Schalten Wert Priorität Zyklisch /1
ABB i-bus ® Inbetriebnahme Schalten Wert Priorität Das Anwendungsprogramm stellt für die Sperren Zyklisch /1 beiden Kanäle der Zeitschaltuhr jeweils bis zu vier Kommunikationsobjekte zur Mit dem Kommunikationsobjekt Verfügung. Die Anzahl der Kommunika- „Kanäle 1 + 2 – Telegr. Sperren“ kann... - Seite 9 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion 1 bit Kanal 1 - Objekt 1 Telegr. Schalten 1 bit Kanal 2 - Objekt 1 Telegr. Schalten 1 bit Kanäle 1 + 2 Telegr. Sperren Kommunikationsobjekte Objektname Funktion bei Objektart Schalten 1 bit Kanal 1 - Objekt 1 Telegr.
- Seite 10 ABB i-bus ® Inbetriebnahme Parameter für beide Kanäle gemeinsam: Die Standardeinstellung der – Zeit für zyklisches Senden aller ca. 2,5 min. / ca. 5 min. / ca. 10 min. / Werte ist fettgedruckt. Objekte … / 60 min. für beide Kanäle separat: –...
-
Seite 11: Anhang
ABB i-bus ® Anhang Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 16779 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Schaltuhr, 2 Kanal, REG SW/S 2.5 GH Q605 0062 R0001 50097 5 0,15... -
Seite 12: Notizen
ABB i-bus ® Anhang Notizen... - Seite 13 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
