- Seite 1 DTS 7/1 u 7/2 mit Dämmerungs- schalter TWS Bedienungsanleitung...
- Seite 2 WA-EKF 3785/08.99/S:MMS/D:Bau/99/00466/80.10.0886.7...
-
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Inhalt Seite Hinweise zur Sicherheit Montage, Anschluß, Inbetriebnahme 4 - 6 Bedienelemente Anzeige Werkseitige Einstellung Einstellungen ändern Uhrzeit und Wochentag Kalendermonat und -Tag wählen 7.2.1 AU = automatische Umstellung 7.2.2 cHA = Wochentagsbezogene Umstellung 11 - 12 7.2.3 no = keine Umstellung Standard-Schaltbefehle Blockbildung von Wochentagen... -
Seite 4: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Die Installation muß von einer Fachkraft oder unter deren Leitung und Aufsicht durchgeführt und geprüft werden. Bei Arbeiten am Sensor Netzspannung abschalten! Für die Montage: • geeignet für den Einsatz bei Umgebungsbedingungen mit üblicher Verunreinigung Bei sachgemäßer Montage nach VDE 0100 Teil 40, können die noch berührbaren Teile als doppelt isoliert (Schutzklasse II) angesehen werden. -
Seite 5: Montage, Anschluß, Inbetriebnahme
Montage, Anschluß, Inbetriebnahme Montage Gerät montieren • auf DIN-Schiene Anschluß Siehe Angaben auf dem Gerät! Drücken Sie eine beliebige Taste: • die Schaltuhr ist aktiv • sie zeigt die Uhrzeit (Wochentag) Hinweis: Nach ca. 1 - 2 Minuten ist die Schaltuhr automatisch aktiv. - Seite 6 Montage, Anschluß, Inbetriebnahme Inbetriebnahme Uhrzeit und Datum wurden im Werk eingestellt. Das Gerät ist im Stromspar-Modus, nur der Doppelpunkt blinkt. Drücken Sie eine beliebige Taste: • das Gerät ist aktiv • es zeigt die Uhrzeit (Wochentag) Das Gerät – Dämmerungsschalter und Schaltuhr, schaltet den Ausgang (Klemme 3 und 6) nur aktiv, wenn alle 3 Bedingungen erfüllt sind: (LED an)
- Seite 7 Montage, Anschluß, Inbetriebnahme...
-

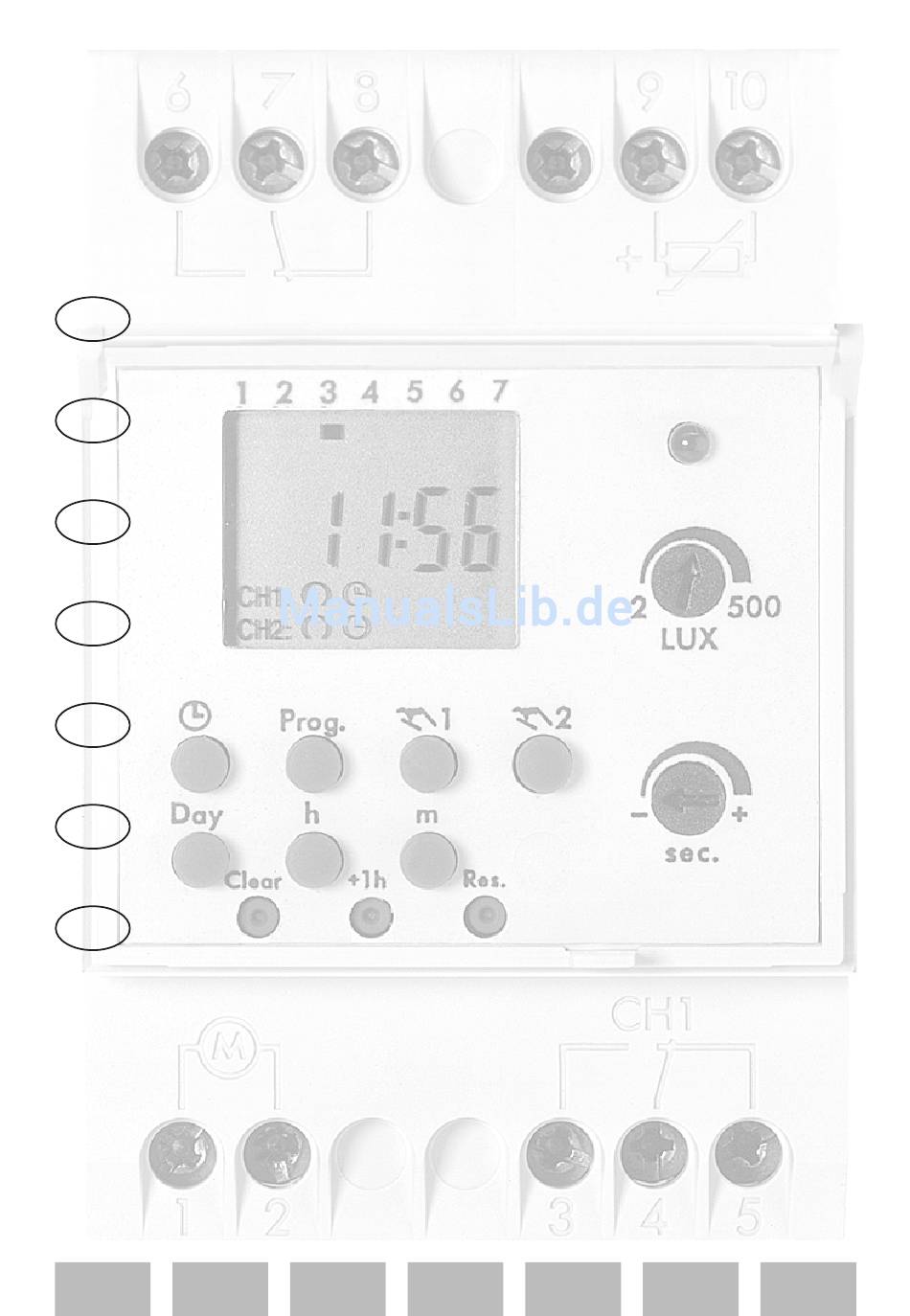

Seite 8: Bedienelemente
Bedienelemente Handschalter Schaltzustand Programmeingabe beginnen unverzögert Uhrzeit einstellen, Luxwert Programmeingabe einstellen beenden EIN- und Wochentag(e) AUS -Schalt- auswählen verzögerung einstellen Schaltzeit löschen Stunden, Tag, Jahr einstellen Reset Sommer-/Winterzeit-Umstellung Minuten, Monat, Jahr einstellen Anzeige date = Datum 1234567 = Wochentag Sommerzeit- Anzeige AM/PM- Stunden - aktuelle Zeit... -
Seite 9: Werkseitige Einstellung
Werkseitige Einstellung Die Vorgaben entsprechen der mitteleuropäischen Zeit (MEZ). Die Schaltuhr bietet 3 Betriebsarten. Das Datum und die Uhrzeit sowie Betriebsart AU sind eingestellt. Betriebsarten: • AU Automatische Umstellung der Sommerzeit- Regelung, siehe 7.2.1 Die Umstellung erfolgt an den vom Gesetzgeber vorbestimmten Daten. -
Seite 10: Einstellungen Ändern
Einstellungen ändern Hinweis: Bei allen Einstellungen, Änderungen, die Sie vornehmen, ist mit -Taste der Ausstieg/Abschluß jederzeit möglich. Uhrzeit und Wochentag -Taste 1x drücken Doppelpunkt blinkt nicht! Uhrzeit einstellen: mit h-Taste Stunden mit m-Taste Minuten Hinweis für Wochenuhr: Wenn Betriebsart no = keine Umstellung - siehe 7.2.3 gewählt wurde, muß... -
Seite 11: Kalendermonat Und -Tag Wählen
Kalendermonat und Tag – Betriebsart wählen 7.2.1 AU = automatische Umstellung -Taste 1x drücken Doppelpunkt blinkt nicht! + 1h-Taste 1x drücken, AU erscheint Prog-Taste 1x drücken Aktuelles Jahr einstellen: mit m-Taste oder h-Taste Prog-Taste 1x drücken Aktuellen Monat und Tag einstellen: mit m-Taste Kalendermonat mit h-Taste Kalendertag Hinweis:... -
Seite 12: Cha = Wochentagsbezogene Umstellung
7.2.2 cHA = Wochentagsbezogene Umstellung -Taste 1x drücken Doppelpunkt blinkt nicht! + 1h-Taste so oft drücken, bis cHA erscheint Prog-Taste 1x drücken Aktuelles Jahr einstellen: mit m-Taste oder h-Taste mit Prog-Taste bestätigen Aktuellen Monat und Tag einstellen: mit h-Taste Kalendertag mit m-Taste Kalendermonat... - Seite 13 mit Prog-Taste bestätigen Sommerzeit-Beginn ist angezeigt. Individuellen Sommerzeit- Beginn einstellen: mit m-Taste Monat mit h-Taste Tag mit Prog-Taste bestätigen Sommerzeit-Ende ist angezeigt Individuelles Sommerzeit- Ende einstellen: mit m-Taste Monat mit h-Taste Tag -Taste 1x drücken, Eingabe ist beendet.
-
Seite 14: No = Keine Umstellung
7.2.3 no = keine Umstellung – nur Wochenuhr -Taste 1x drücken Doppelpunkt blinkt nicht! + 1h-Taste so oft drücken, bis no erscheint Diese Schaltuhr arbeitet ohne Datum! -Taste 1x drücken Eingabe ist beendet! Hinweis: Wochentag einstellen siehe Punkt 7.1... -
Seite 15: Standard-Schaltbefehle
Standard-Schaltbefehle Sie bestimmen die Schaltzeiten und den Schaltzustand für den Schaltausgang (Kanal). Symbol: CH1: = Kanal 1 EIN CH2: = Kanal 2 EIN Freier Speicherplatz wählen: Prog-Taste so oft drücken, bis – –:-– – erscheint. Schaltzeiten einstellen: mit m-Taste Minuten mit h-Taste Stunden Wochentage einstellen siehe: Blockbildung von Wochentagen, Punkt 9... -
Seite 16: Blockbildung Von Wochentagen - Nur Wochenuhr
Blockbildung von Wochentagen – nur Wochenuhr Vorgegebene Kombination der Wochentage oder Einzeltage Sie bestimmen die Wochentage für Ihr Schaltprogramm. 1 - Montag, 2 - Dienstag, 3 - Mittwoch ..., 7 - Sonntag Beispiel: Montag … Freitag (8.00 Uhr EIN; 22.00 Uhr AUS) freien Speicherplatz wählen: Prog so oft drücken, bis –... - Seite 17 Prog-Taste 1x drücken, Eingabe ist beendet. Ein freier Speicherplatz ist angezeigt – für weitere Einstellungen oder -Taste 1x drücken, Eingabe ist beendet. Das Display zeigt die aktuelle Uhrzeit. Hinweis: nach den Vorgängen • Uhrzeit, Datum, Schalt- programm lesen, ändern, löschen oder •...
-
Seite 18: Blockbildung Von Wochentagen
10. Lesen – Ändern – Löschen – Reset • Sie lesen die Programminhalte schrittweise • Sie ändern, überschreiben die Programminhalte • Sie löschen die Programminhalte • Sie löschen Datum und Uhrzeit Lesen Prog-Taste schrittweise drücken. Jeder einzelne Inhalt wird ange- zeigt, bis zum Programmende. - Seite 19 Löschen - alle Schaltbefehle Prog-Taste so oft drücken, bis FRxx erscheint Clear-Taste 1x drücken, im Display steht CL Clear-Taste drücken und festhalten. Alle Speicherplätze werden gelöscht! Das Display zeigt die Zahl der max. Speicherplätze. Reset Reset-Taste 1x drücken Das eingestellte Datum und die Uhrzeit werden zurückgestellt.
-
Seite 20: Handschalter
11. Handschalter Der Schaltausgang (Klemme 3 und 6) ist immer im Zusammenhang mit der Funktion „Helligkeit“ zu sehen. = Automatik = Handbetrieb FIX = Dauerbetrieb = AUS = EIN FIX = Dauer EIN = EIN = AUS FIX = Dauer AUS Der Zustand der Uhr Sie verändern Sie verändern... -
Seite 21: Technische Daten
12. Technische Daten Maße (H x B x T) mm 45 x 54 x 60 Verteilerausschnitt mm 46 x 54 Gewicht g (ca.) 250 bzw. 285 Anschluß siehe Geräteaufdruck Leistungsaufnahme bei 230 V~ (AC) ca. 2,5 VA Schaltausgang potentialfrei, nicht für SELV zugelassen Schaltkontakt 1 bzw. - Seite 22 12. Technische Daten Dämmerungsschalter: 2 lx – 500 lx – Einstellbereich – Hysterese ca. Faktor 1,3 vom Einschaltwert einstellbar: ca. 0-100 s EIN/0-100 s AUS – Schaltverzögerung unverzögert – Schaltzustandsanzeige Schaltuhr: 20 bzw. 30 – Speicherplätze – kürzeste Schaltzeit 1 Minute –...
