Montage:
Pagina 4, 5
De lampen kunnen staand of
hangend worden gemonteerd. De
lampen mogen niet trillen, boven
de motorkap uitsteken en dienen
symmetrisch te worden gemon-
teerd. Neem bij de montage de in
de tekening aangegeven maten in
acht. Bepaal de montagepositie en
merk de bevestigingspunten.
Met 3 mm voorboren en met 8,5
mm opboren.
Voorzie de geboorde metaaldelen
van een roestwerend middel.
13

Elektrische aansluiting:

Pagina 6
Relais met aansluitklemmen
spatwaterdicht omlaag gericht
monteren. Leg de kabels en sluit
ze aan zoals in het schakelschema
is aangegeven. Volgens het scha-
kelschema wordt het dagrijlicht
automatisch met het contact
ingeschakeld. Controleer de ver-
lichting. Zorg dat de aansluitkabels
goed zijn bevestigd.
Let er bij het monteren van de
lampen op dat de markering "TOP"
op het lamphuis altijd naar boven
wijst. Richt de lamp uit zoals in de
tekening is aangegeven en draai de
schroeven vast.
Gloeilamp vervangen:
Afb. Pagina 7
Vervang de gloeilamp zoals in de
tekening is aangegeven. Raak de
gloeilamp niet met blote vingers
aan! Gebruik een papieren doekje
of iets dergelijks.

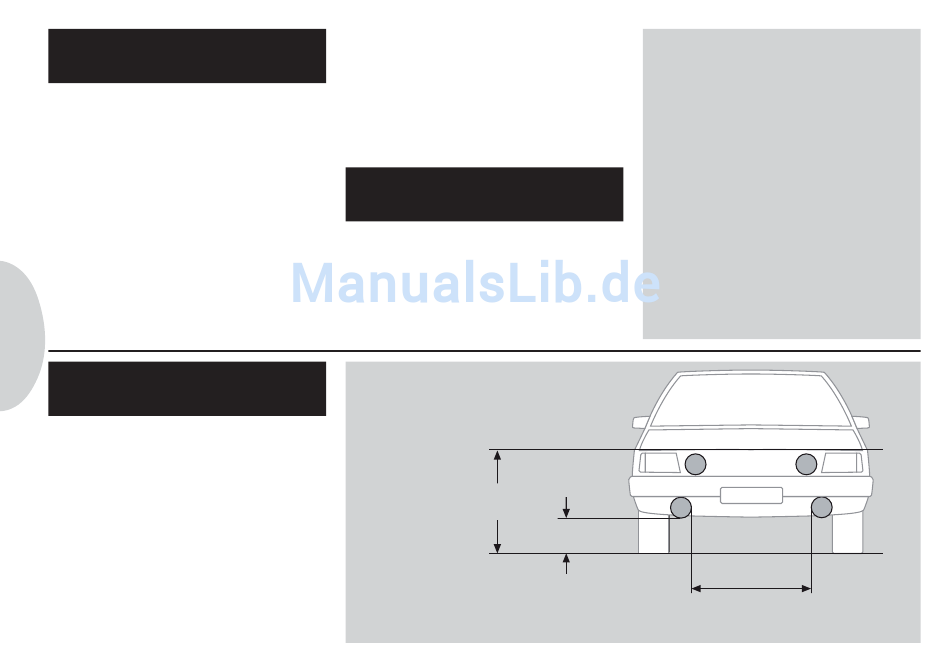

1.500mm
max.
Let op! Dagrijlichten
• Zijn in de schemer of het donker
geen vervanging van dimlicht
• Branden alleen als de voertuig-
verlichting is uitgeschakeld en
het contact is ingeschakeld
• Schakelen automatisch uit zodra
de voertuigverlichting wordt
ingeschakeld
• Zijn toegelaten volgens ECE R87
• Mogen conform EG-richtlijn EG
R97/28 resp. ECE R48 worden
gemonteerd
Wij adviseren u de montagehand-
leiding bij uw voertuigpapieren te
bewaren.
250mm
min.
600mm
min.
