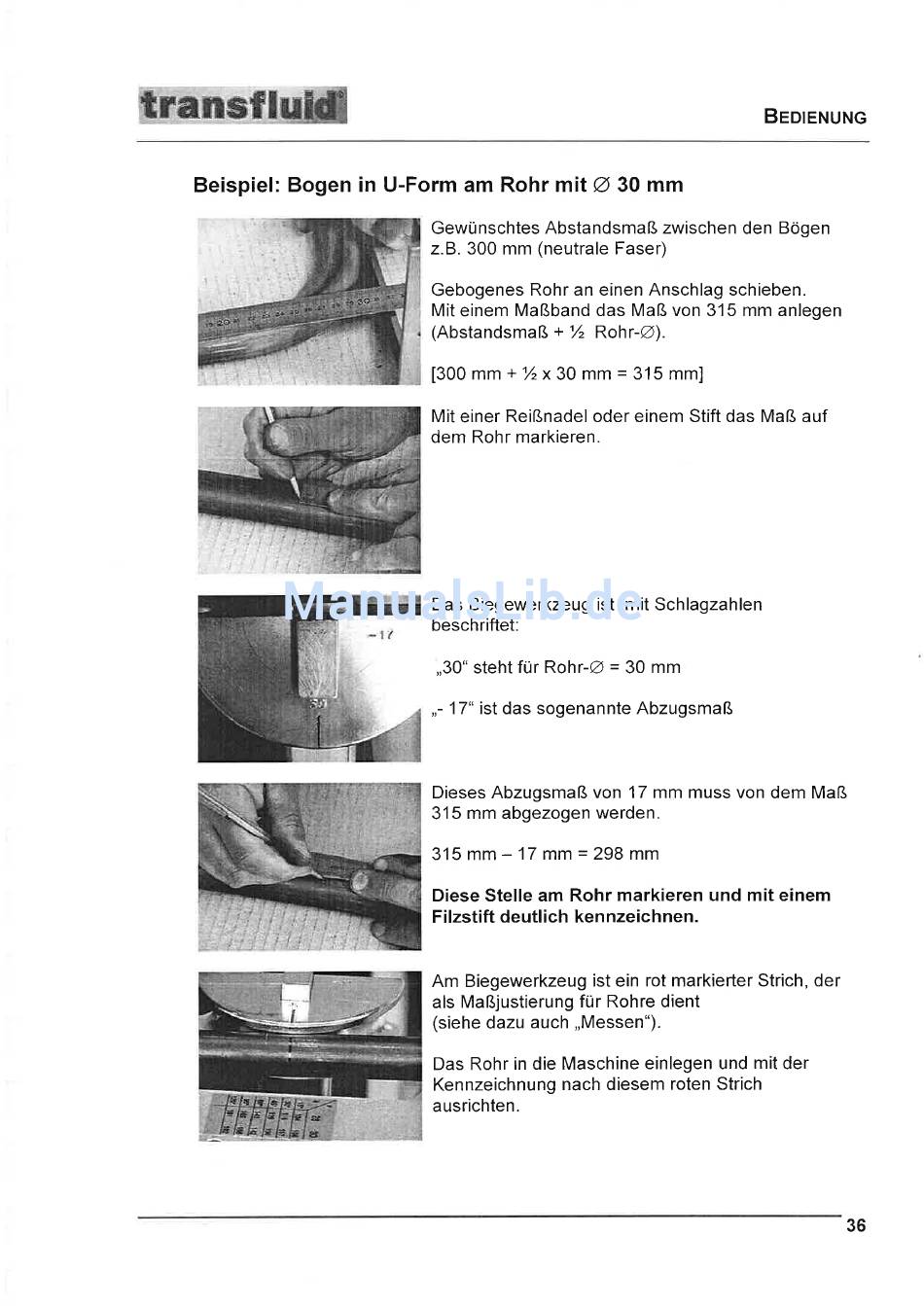

Beispiel: Bogen in U-Form
am
Rohr mit Ø
30 mm
Beoleruuruc
Gewünschtes Abstandsmaß zwischen den Bögen
z.B. 300 mm (neutrale Faser)
Gebogenes Rohr an einen Anschlag schieben.
Mit einem Maßband das Maß von 315 mm anlegen
(Abstandsmaß +
T.
Rohr-Ø).
[300 mm +
lzx
30 mm = 315 mm]
Mit einer Reißnadel oder einem Stift das Maß
auf
dem Rohr markieren.
Das Biegewerkzeug
ist
mit Schlagzahlen
beschriftet:
,,30"
steht für Rohr-Ø = 30 mm
,-
17" ist das sogenannte Abzugsmaß
Dieses Abzugsmaß
von
17 mm muss von dem Maß
315 mm abgezogen werden.
315 mm
-
17 mm = 298 mm
Diese Stelle am Rohr markieren und
mit
einem
Filzstift deutlich kennzeichnen.
Am Biegewerkzeug
ist ein rot markierter Strich, der
als Maßjustierung für Rohre dient
(siehe dazu auch ,,Messen").
Das Rohr
in
die Maschine einlegen und mit der
Kennzeichnung nach diesem roten Strich
ausrichten.
36
