Renson Fixscreen 150 (F) Installationsanleitung Seite 14

Fixscreen
de
➎

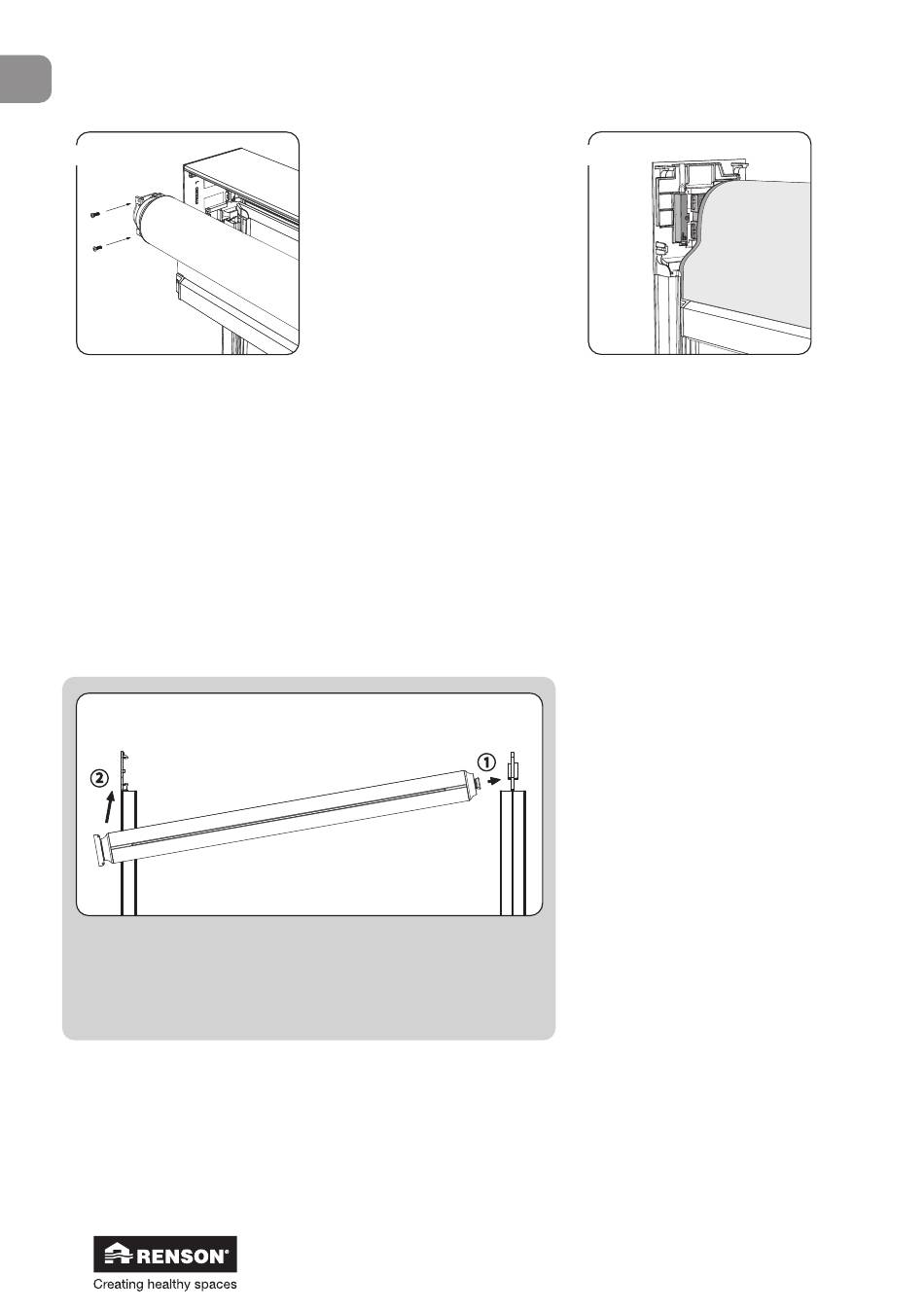

Wenn der Kasten definitiv befestigt ist, muss man die
Tuchwelle montieren. Dies müssen Sie immer zu zweit
machen. Entfernen Sie die Schutzkappe der Connect&Go
und schrauben Sie den Tuchwellenschieber an beiden Seiten
fest. Erst dann ist eine gute Verbindung mit der Connect&Go
Technologie gewährleistet.
Montieren Sie danach die Frontkappe auf dem Kasten.
Achtung!
Bei der Montage der Tuchwelle soll die linke und rechte Seite
gleichzeitig eingeschoben werden. Verwenden Sie keine
Gewalt damit die Stifte der Connect&Go nicht abbrechen!
Bei einer Kopplungsseitenführung montiert man zuerst die
Tuchwelle in den Kopplungstuck ➀. Danach schieben Sie
die Tuchwelle in den Einsetzstuck ➁ und befestigen Sie den
Schieber gegen die Seitenkonsolen. Vergessen Sie nicht die
Endschiene dabei zu unterstützen.
14
150 (F)
®
➏
Kontrollieren Sie die Stelle
des Motors, wo die elektri-
sche Connection gemacht
werden muss.
