___________________________________________________________________________ REFLEX PLUS
12.0 -
DIAGNOSE AN SENSOREN UND STELLGLIEDERN
Um das vom Oszilloskop gemessene Signal eines Sensors oder eines Schalters zu
prüfen, muss es mit den Darstellungen in den Fahrzeugunterlagen verglichen werden.

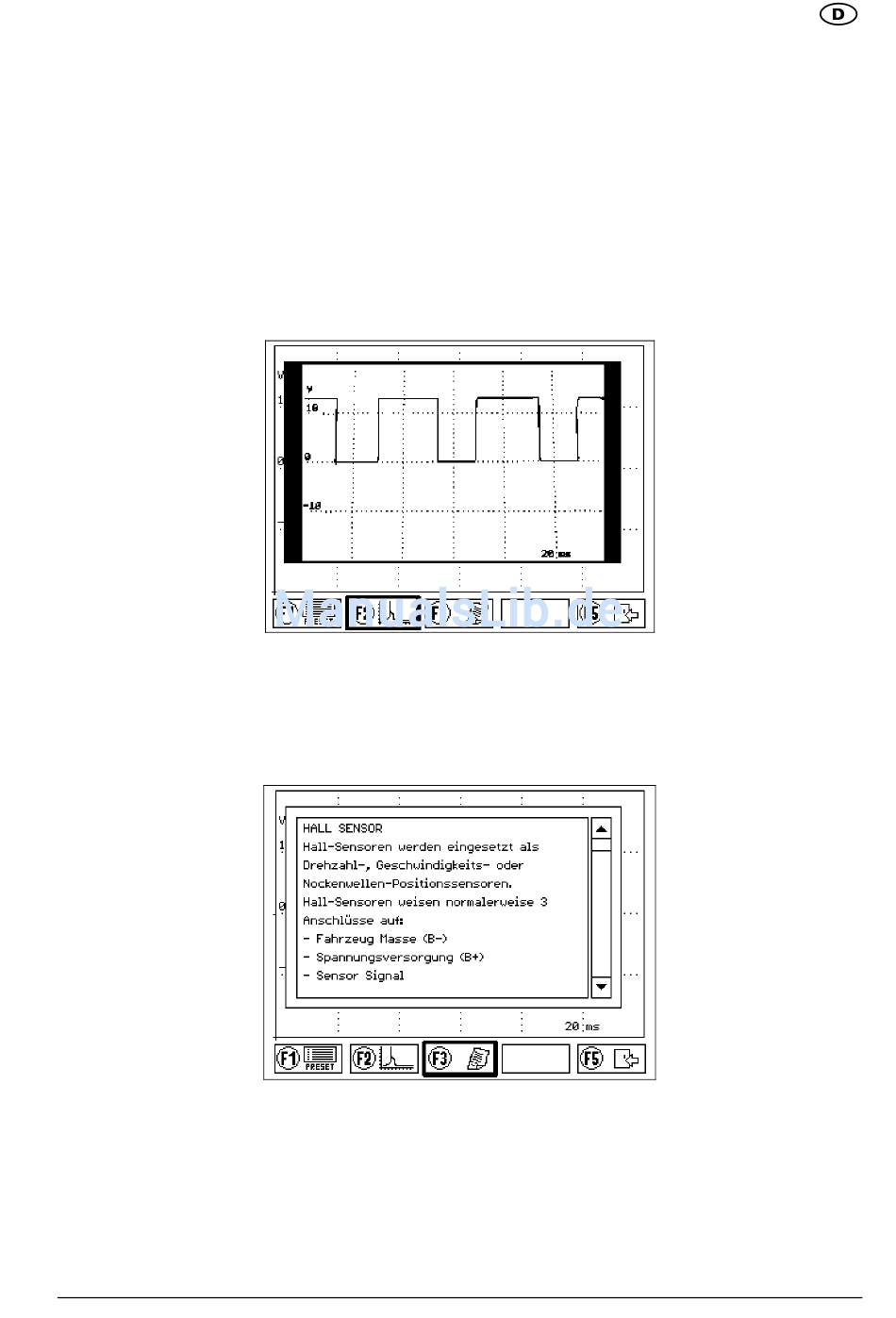

Wenn das zu prüfende Gerät im Hauptmenü des Oszilloskops enthalten ist, dieses in der
Liste anwählen. Nachdem es richtig angezeigt wurde, können über F2 (Help) folgende
Funktionen aufgerufen werden:
•
Mit F2 (wenn aktiv) wird die Musterwellenform angezeigt.
•
Mit F3 (wenn aktiv) werden technische Informationen zum zu prüfenden Gerät
angezeigt.
Im Vergleich erkennt man ob der Fehler durch ein fehlerhaften Anschluss (fehlerhafte
Steckerverkabelungen mit offenen oder kurzgeschlossenen Anschlüssen) oder durch
den fehlerhaften Betrieb der geprüften Einrichtung verursacht wird.
BEDIENUNGSANLEITUNG
57
