6.0 -
SCOPE
•

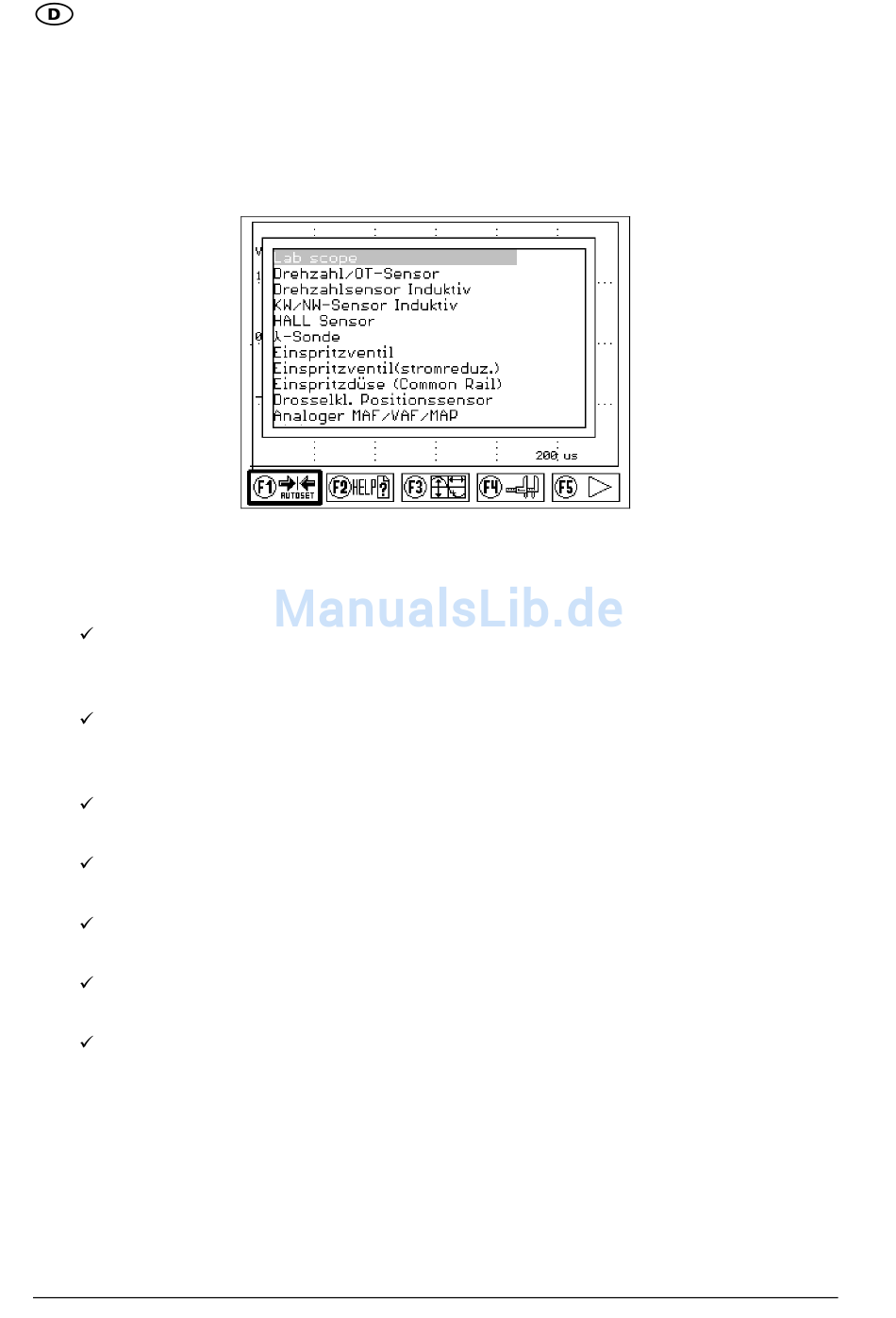

Wählen Sie SCOPE in der Seite INSTRUMENTENAUSWAHL.
•
Folgendes kann angewählt werden:
Lab
scope:
Leseparameter in Abhängigkeit zu den zu kontrollierenden Signalen der
Sensoren und/oder Schaltern eingestellt.
Typische Kurven: wenn in der Liste eine Niederspannungskurve angewählt
wird, schaltet das Oszilloskop in die entsprechende Visualisierung und bestimmt
die passende Spannungsskala (Volt) und Zeitenbasis (Takt/Div).
Primär: Oszilloskopeinsatz zur Darstellung des Signals der Primärwicklung des
zu kontrollierenden Zündungssystems (Konventionell oder DIS).
Sekundärwickl. Spule negativ: Anwendung des Oszilloskops für das
Anzeigen des negativen Signals des Sekundärkreises.
Sekundärwickl. Spule positiv: Anwendung des Oszilloskops für das
Anzeigen des positiven Signals des Sekundärkreises.
Kilovoltmeter: Anwendung der Kapazitätenklemme für die Analyse der
Polarität und der Stärke des Sekundärsignals.
Kontaktsonde: Anwendung der Sonde als Tester der Spulen für die
Bestimmung der Signal-Polarität und -Stärke. Mit den Tasten F3 und F5 kann
die Empfindlichkeit des Geräts gesenkt oder erhöht werden.
40
manueller
Einsatz
des
Oszilloskops,
dabei
werden
die
BEDIENUNGSANLEITUNG
