REFLEX PLUS ____________________________________________________________________________
4.2 -
Anwendung des Programms
In der Anfangsseite
ANWENDUNGSMANAGER zu gelangen.
•
Die Funktion AUTODIAGNOSEN und dann die Funktion EOBD/OBDII anwählen.
Auf dem Bildschirm erscheint die Seite POSITION in der die Position des
Autodiagnosensteckers und/oder des Steuergeräts angezeigt wird.
•
ENTER drücken.
•
Das spezifische Adapterkabel an die Diagnosensteckdose anschießen und mit
ENTER bestätigen.

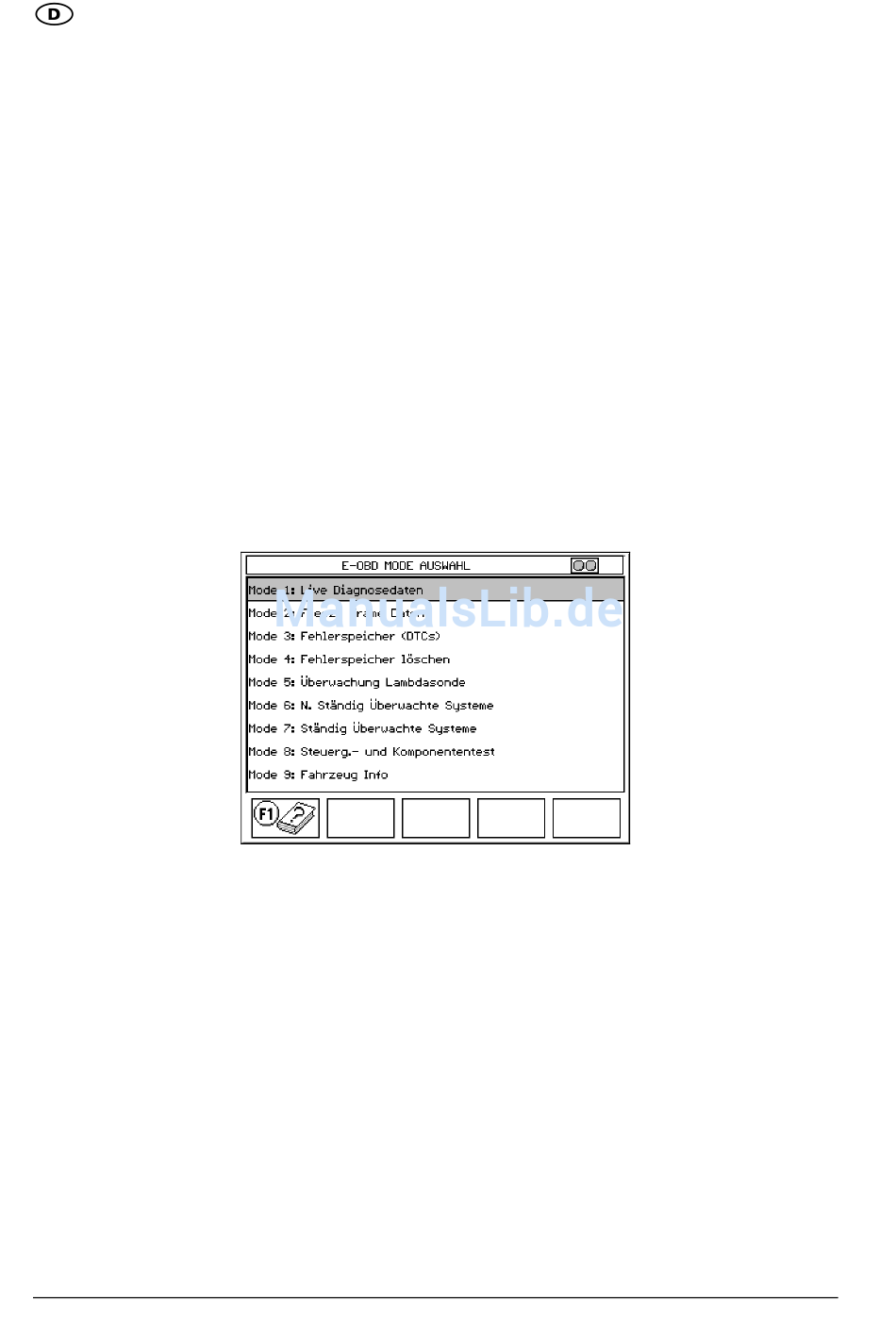

4.3 -
EOBD mode Auswahl
In der Seite EOBD MODE AUSWAHL wird bestimmt in welchem MODUS (oder SERVICE)
die Kommunikation mit dem zu prüfenden Fahrzeug erfolgen soll.
ANMERKUNG:
Je nach Marke/Modell des zu prüfenden Fahrzeugs stehen die verschiedene
BETRIEBSWEISEN, TEST der WERTE zur Verfügung.
Nachdem der MODUS für die Anfangskommunikation mit dem Steuergerät des
Fahrzeugs gewählt wurde kann mit der Funktionstaste F4 der Funktionsleiste auf die
folgenden Weisen übergegangen werden.
Nachdem die Anwahlen bestätigt wurden erscheint die Meldung zur Initialisierung des
Moduls, danach erscheint die Seite FREIGABE.
•
Weiter mit beliebiger Taste.
28
eine
beliebige Taste drücken um in das Hauptmenü
