REFLEX PLUS ____________________________________________________________________________

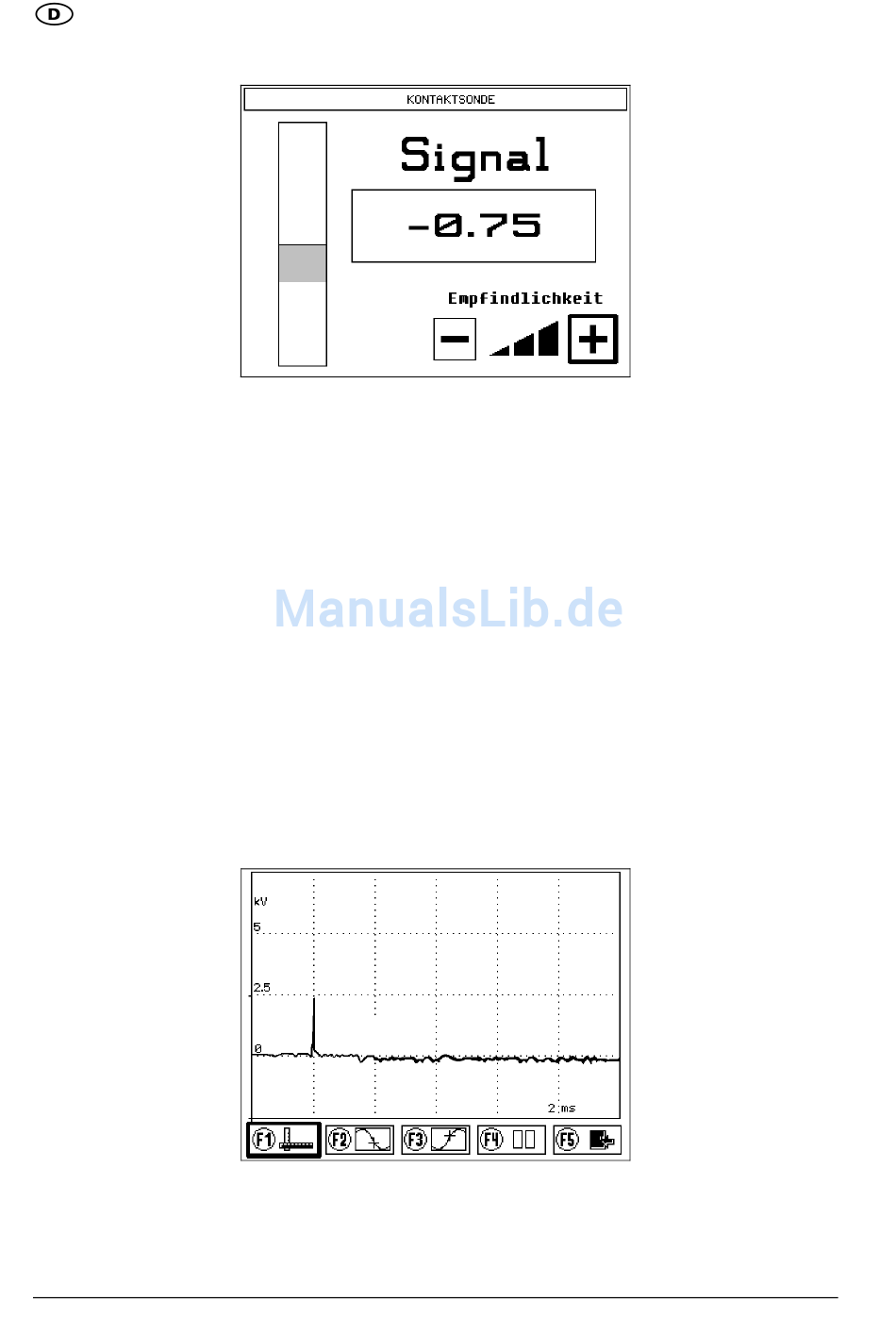

In dieser Seite erscheint die Leistung und die Polarität des abgegebenen Signals.
Wenn ein Motor mehr Spulen hat, können die erfassten Signale miteinander verglichen
werden, um zu verstehen ob an einem der Spulen ein Problem anliegt.
In einigen Fällen kann das Signal der Spulen ohne Hochspannungskabel auch in der
Betriebsart Oszilloskop angezeigt werden:
•
Die Sonde (53) an die Spule annähern (siehe Bild 1).
•
Die Funktion KONTAKTSONDE anwählen und die Polarität des Signals (positiv
oder negativ) bestimmen.
•
Je
nach
SEKUNDÄRWICKL. SPULE NEGATIV anwählen.
•
Die Synchronisierungsstärke auf etwa 0.5-1KV senken.
Im Folgenden zeigen wir ein Beispiel für ein auf dem Display dargestellten Signals.
Die angezeigte Welle ist verzogen, wenn die Kapazitätenklemme für die Zündungen mit
Hochspannungskabel verwendet wird, aber oft reicht es für das Erkennung von
Störungen in den Spulen.
56
Polarität
SEKUNDÄRWICKL.
SPULE
POSITIV
BEDIENUNGSANLEITUNG
oder
