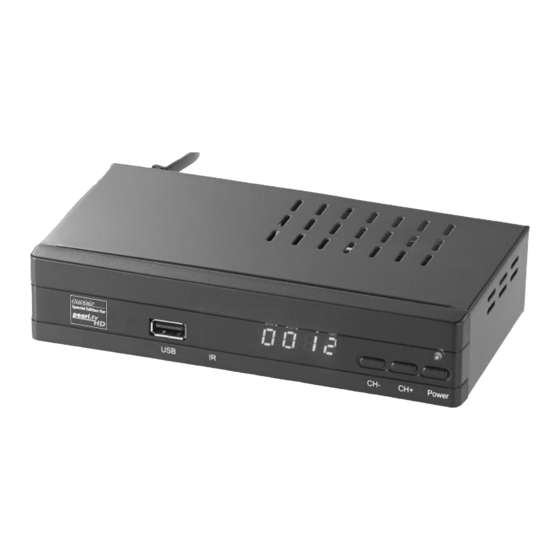

Auvisio DSR-460 Bedienungsanleitung
Hd-sat-receiver
Verwandte Anleitungen für Auvisio DSR-460
Inhaltszusammenfassung für Auvisio DSR-460

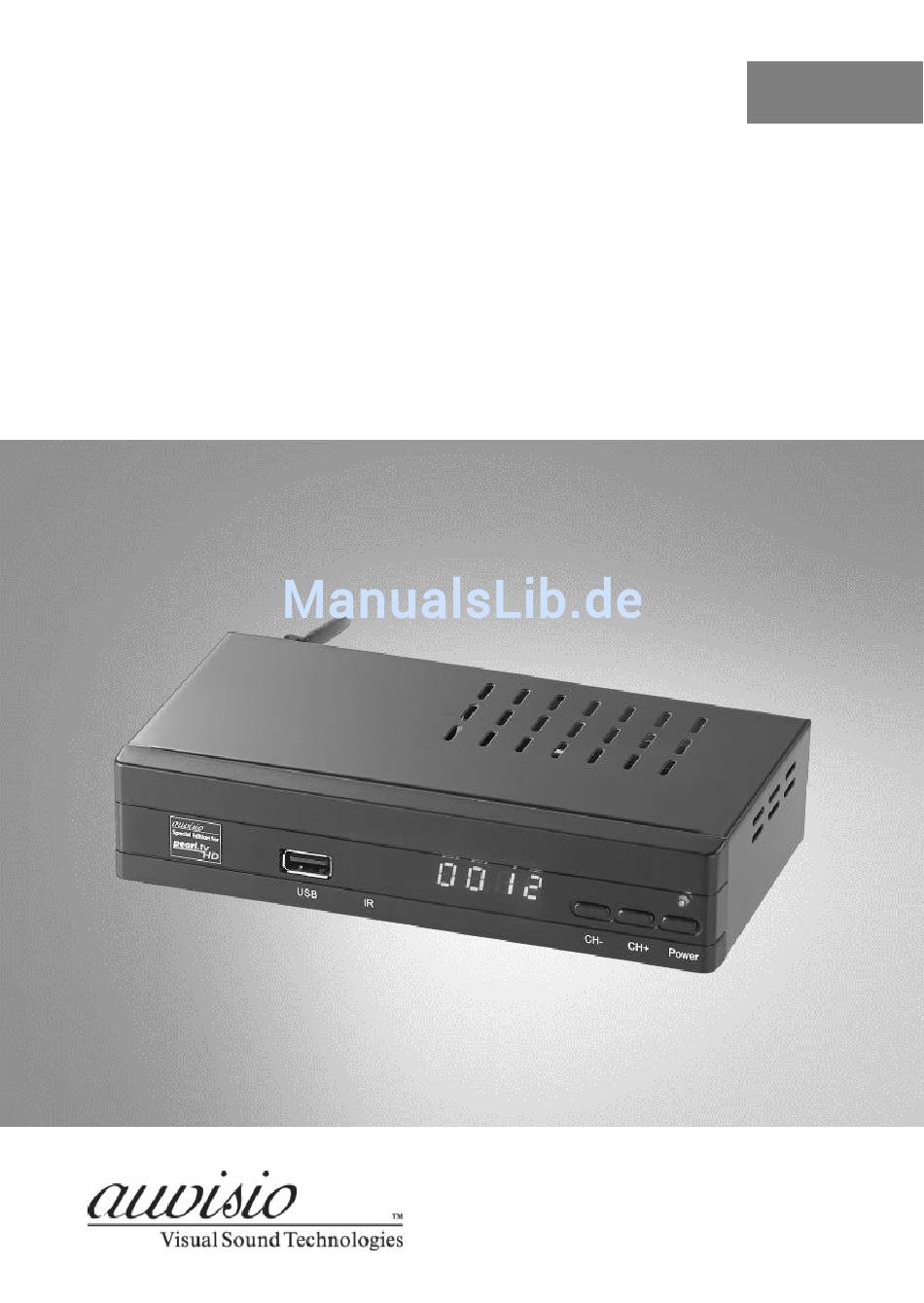

- Seite 1 HD-Sat-Receiver DSR-460 DVB-S/S2, mit Mediaplayer, HDMI, Scart, LAN & S/PDIF Bedienungsanleitung ZX-2825-675...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung ............9 Produktdetails ..............10 Receiver ................. 10 Fernbedienung ............... 11 Inbetriebnahme ..............12 Fernbedienung ............... 12 Geräte anschließen ............12 TV-Gerät ..............12 HiFi-Anlage ..............13 Satelliten-Anlage............13 Netzwerk ..............13 Aufstellungsort ............... 13 Stromversorgung............13 auvisio – www.auvisio.de... - Seite 3 Für automatisches Ein-/Umschalten ......19 Für USB-Aufnahme ............ 20 Funktions-Tasten im Timer-Menü ....... 21 Media-Player (USB-Wiedergabe) ........22 Funktions-Tasten im Media-Player ......23 Datei-Browser............23 Audio-Datei ............. 23 Video-Datei ............. 24 Bild-Datei ..............24 Kompatible Datei-Formate .......... 25 Demodulator ............25 auvisio – www.auvisio.de...
- Seite 4 Technische Daten ............37 GPL-Lizenztext ..............39 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.auvisio.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. auvisio – www.auvisio.de...
-
Seite 5: Ihr Neuer Hd-Sat-Receiver
Dank für den Kauf dieses HD-Sat-Receivers. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen HD-Sat-Receiver optimal einsetzen können. Lieferumfang HD-Sat-Receiver DSR-460 Fernbedienung 2 Batterien Typ AAA (Micro) Bedienungsanleitung Zusätzlich benötigt: ... -
Seite 6: Wichtige Hinweise Zu Beginn
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit. auvisio – www.auvisio.de... - Seite 7 Decken Sie die Lüftungsöffnungen nicht ab. Stecken Sie keine Gegenstände hinein. Stellen Sie das Gerät nicht auf Stoff-Oberflächen oder Heizregister. Achten Sie beim Aufstellungsort auf eine ausreichende Belüftung des Geräts. Verwenden Sie nur das mitgelieferte oder empfohlene Zubehör. auvisio – www.auvisio.de...
-
Seite 8: Wichtige Hinweise Zu Batterien Und Deren Entsorgung
Batterien gehören nicht in die Hände von Kindern. Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen. Versuchen Sie nicht, Batterien zu öffnen und werfen Sie Batterien nicht in Feuer. auvisio – www.auvisio.de... -
Seite 9: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-2825-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-2825 ein. auvisio – www.auvisio.de... -
Seite 10: Produktdetails
Produktdetails Receiver USB-Anschluss Kanal+ Status-LED Kanal- Ein/Aus-Taste LNB-Eingang HDMI-Anschluss LNB-Ausgang S/PDIF-Anschluss LAN-Anschluss SCART-Anschluss auvisio – www.auvisio.de... -
Seite 11: Fernbedienung
Fernbedienung 1.Video-Tasten 1 2.Ein/Aus-Taste 3.Stumm-Taste 4.Funktions-Tasten 1 5.Video-Tasten 2 6.EXIT-Taste 7.Pfeiltasten 8.EPG-Taste 9.Zurück-Taste 10.PAGE+/- -Taste 11.Zahlen-Tasten 12.FAV-Taste 13.TIMER-Taste 14.pearl.tv-Taste 15.VOL+/- -Taste 16.i-Taste 17.OK/LIST-Taste 18.MENU-Taste 19.Farb-Tasten auvisio – www.auvisio.de... -
Seite 12: Inbetriebnahme
PE-3801). Diese sind nicht im Lieferumfang enthalten. HINWEIS: Schließen Sie das TV-Gerät, wenn möglich, an den HDMI-Anschluss Ihres Receivers an. Das verwendete HDMI-Kabel sollte nicht länger als 1,5 m sein. Längere Kabel können Bildfehler verursachen oder den Empfang stören. auvisio – www.auvisio.de... -
Seite 13: Hifi-Anlage
Lieferumfang enthalten. Aufstellungsort Stellen Sie Ihren Receiver auf einen ebenen, stabilen Untergrund, der ausreichend belüftet ist. Stromversorgung Verbinden Sie den Stromstecker Ihres Receivers mit einer geeigneten Steckdose. Verbinden Sie nun auch die angeschlossenen Geräte wieder mit der Stromversorgung. auvisio – www.auvisio.de... -
Seite 14: Ersteinstellungen
Mit den Tasten CH+/CH- wechseln Sie den Kanal. Oder geben Sie den Kanalplatz direkt über die Zahlen- Tasten der Fernbedienung ein. HINWEIS: Ihr Receiver ist für den Anschluss an 16:9 TV- Geräte voreingestellt. Passen Sie diese Einstellung gegebenenfalls an. auvisio – www.auvisio.de... -
Seite 15: Allgemeine Bedienung
Seitenweise durch Liste blättern EXIT Menü verlassen MENU Hauptmenü aufrufen pearl.tv pearl.tv aufrufen Elektronischen Programmführer aufrufen Informationen einblenden Vorherigen Sender aufrufen Zurück-Taste Zum übergeordneten Verzeichnis wechseln Zahlen-Tasten Nummerneingabe (z.B. Kanalwahl) Favoriten einblenden Zeitplan aufrufen/ Radiosenderliste TIMER aufrufen (im Sendermenü) auvisio – www.auvisio.de... -
Seite 16: Funktions-Tasten
Sendersuche nach Namen Rot (FIND) Funktions-Taste in Menü und Liste HDMI-Auflösung einstellen Grün (V-Format) Funktions-Taste in Menü und Liste Seitenverhältnis einstellen Gelb (ASPECT) Funktions-Taste in Menü und Liste Media-Player aufrufen Blau (USB) Funktions-Taste in Menü und Liste auvisio – www.auvisio.de... -
Seite 17: Video-Tasten
3. Wählen Sie mit den Tasten ▲ und ▼ den Menüpunkt Programmausgabe aus. 4. Geben Sie das Passwort ein (Standard-PIN: 000000). 5. Wählen Sie den gewünschten Sender mit den Tasten ▲ und ▼ aus. 6. Drücken Sie die FAV-Taste. auvisio – www.auvisio.de... -
Seite 18: Sender Aus Favoriten-Liste Entfernen
6. Wählen Sie als Favoriten-Typ deaktivieren aus. 7. Bestätigen Sie mit der OK/LIST-Taste. Der oder die Sterne neben den Favoriten-Typen verschwinden. 8. Drücken Sie die EXIT-Taste. Die Eingaben werden gespeichert. 9. Verlassen Sie das Menü, indem Sie erneut die EXIT-Taste drücken. auvisio – www.auvisio.de... -
Seite 19: Timer
HINWEIS: Die Option Aufnehmen steht erst nach Aktivierung der PVR-Funktion zur Verfügung. 5. Wählen Sie mit den Tasten ▲ und ▼ den Menüpunkt Wiederholung aus. Stellen Sie mit den Tasten ◄ und ► die gewünschte Wiederholungs-Frequenz ein. auvisio – www.auvisio.de... -
Seite 20: Für Usb-Aufnahme
Programmierung wird geöffnet. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem Programmführer übernommen. 4. Wählen Sie mit den Tasten ▲ und ▼ den Menüpunkt Modus aus. Stellen Sie mit den Tasten ◄ und ► die Option Aufnehmen ein. auvisio – www.auvisio.de... -
Seite 21: Funktions-Tasten Im Timer-Menü
HINWEIS: Damit eine Sendung aufgenommen werden kann, muss zwingend ein geeigneter USB-Speicher an den Receiver angeschlossen sein. Funktions-Tasten im Timer-Menü Taste Funktion ▲ / ▼ Timer-Auswahl Timer hinzufügen Grün Timer bearbeiten Blau Timer löschen EXIT Zeitplan verlassen auvisio – www.auvisio.de... -
Seite 22: Media-Player (Usb-Wiedergabe)
Typ entsprechenden Dateien werden angezeigt. 6. Wählen Sie mit den Tasten ▲ und ▼ die gewünschte Datei aus. 7. Drücken Sie die OK/LIST-Taste. Die Wiedergabe startet. 8. Steuern Sie die Wiedergabe über die Video- und Funktions-Tasten. auvisio – www.auvisio.de... -
Seite 23: Funktions-Tasten Im Media-Player
Taste Funktion ◄ / ► Datei-Typ auswählen EXIT Menü verlassen OK/LIST Auswahl bestätigen Audio-Datei Taste Funktion ► Wiedergabe Pause ■ Stopp I◄◄ vorheriger Titel ►►I nächster Titel ◄◄ zurückspulen ►► vorspulen EXIT Musik im Hintergrund spielen lassen auvisio – www.auvisio.de... -
Seite 24: Video-Datei
Untertitel ein-/ausblenden (falls vorhanden) Zu Wiedergabeposition 0-9 wechseln OK/LIST Vorschau-Video abspielen Bild-Datei Taste Funktion ▼ / ▲ Datei auswählen ► Diashow (ganzer Bildschirm) Pause ■ Stopp I◄◄ vorheriges Bild ►►I nächstes Bild Blau Miniatur-Übersicht aller Dateien OK/LIST Datei öffnen auvisio – www.auvisio.de... -
Seite 25: Bild-Datei
Demodulator Demodulation QPSK, 8PSK DVB-S 1-45 Ms/s QPSK Eingangsrate DVB-S2 10-20 Ms/s 8PKS/QPSK Auto, 1/2, 2/3, 3/4, 5/6, DVB-S FEC- 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, DVB-S2 Dekodierer 8/9, 9/10 3/5, 2/3, 3/4, 5/6, 8/9, 8PSK 9/10 auvisio – www.auvisio.de... -
Seite 26: Video-Dekodierung
MPEG-1 Layer 1 & 2, AC3 Dekodierung Downmix Modus Mono L/R, Stereo, AC3 Sample-Rate 32 / 44,1 / 48 kHz HINWEIS: Die verwendeten Video-Datei-Codecs sollten nach anerkannten Standards erstellt worden sein. Ansonsten kann es zu Fehlern bei der Darstellung kommen. auvisio – www.auvisio.de... -
Seite 27: Usb-Aufnahme (Pvr-Funktion)
Partitionsstil MBR werden bis zu 2 TB unterstützt. Der USB-Speicher sollte über schnelle Schreib- und Lesegeschwindigkeiten verfügen. Ihr Receiver verfügt über einen USB-2.0. Host-Controller. USB-3.0-Geräte können zwar angeschlossen werden, es wird aber max. eine USB-2.0-Datengeschwidnigkeit erreicht. auvisio – www.auvisio.de... -
Seite 28: Sendung Aufnehmen (Manuell)
5. Beenden Sie die Aufnahme, indem Sie folgende Taste auf der Fernbedienung drücken: ■ 6. Wählen Sie mit den Tasten ◄ und ► den Menüpunkt OK aus. Drücken Sie dann die OK/LIST-Taste. HINWEIS: Sendungen können auch per Timer aufgenommen werden (siehe Timer > Für USB-Aufnahme). auvisio – www.auvisio.de... -
Seite 29: Zeitversetztes Fernsehen (Timeshift)
5. Setzen Sie die Sendung fort, indem Sie folgende Taste drücken: ► HINWEIS: Mit folgenden Tasten können Sie innerhalb der zwischengespeicherten Daten vor- und zurückspulen: ►► ◄◄ 6. Beenden Sie die Timeshift-Funktion, indem Sie folgende Taste drücken: ■ auvisio – www.auvisio.de... -
Seite 30: Aufgenommene Sendungen
Zurück- In die nächsthöhere Ordnerebene Taste wechseln Gelb Aufnahme löschen Grün Aufnahme umbenennen EXIT Menü verlassen HINWEIS: Wenn Sie die Wiedergabe einer Aufnahme starten, steht Ihnen die Option zur Verfügung, die Widergabe an der zuletzt gesehenen Stelle auvisio – www.auvisio.de... -
Seite 31: Sleeptimer
1. Verbinden Sie ein RJ45-Kabel (nicht im Lieferumfang enthalten) mit dem LAN-Anschluss Ihres Receivers und einem Router oder Repeater. 2. Rufen Sie das Hauptmenü auf, indem Sie die MENU-Taste drücken. 3. Wählen Sie mit den Tasten ◄ und ► das Untermenü Extras aus. auvisio – www.auvisio.de... -
Seite 32: Einstellungen
Auswahl treffen: ▼ / ▲ Bestätigen/Speichern: OK/LIST-Taste Untermenü: Programm Senderliste öffnen und Programmausgabe bearbeiten (Standard-PIN: 000000) Elektronische Programmführer Aufrufen der letzten neun Sender durch Drücken der Zurück-Taste Merkliste Durch Drücken der Zurück- Taste zum direkt zuvor aufgerufenen Sender springen auvisio – www.auvisio.de... - Seite 33 720 p: NTSC / PAL 1080i: NTSC / PAL 1080p (50 Hz): NTSC / PAL Untermenü: Kanalsuche Manuelle Eingabe der Satelliten-Daten, Satellit Satellitenschüssel bearbeiten, automatischen einstellen Suchlauf starten, Transponder scannen, etc. Senderliste speichern DB-Verwaltung (Backup) / wiederherstellen (laden) auvisio – www.auvisio.de...
- Seite 34 Untertitel & Sprachen einstellen Bevorzugte Audiosprache Audiosprache einstellen Digitaler Audio-Ausgang: Aus: Kein Ton PCM: Stereo-Ton Digitalaudio RAW HDMI On: Original Ton- Stream (kein Ton, wenn Kodierung nicht unterstützt wird) Sleeptimer Sleeptimer einstellen Automatisches Ein- Ein/Aus /Ausschalten einstellen auvisio – www.auvisio.de...
- Seite 35 Einstellen bis zu welcher FSK Stufe Sendungen keine Jugendschutz PIN-Eingabe benötigen (Standard-PIN: 000000) Passwort ändern (Standard- Passwort einstellen PIN: 000000) Werkseinstellungen Werkszustand (Standard- wiederherstellen PIN: 000000) Geräte-Informationen Information aufrufen USB-Upgrade Software-Update (bzw. PVR-Aktivierung) Verbindungstyp Netzwerkeinstellung IP-Einstellung DHCP ein/aus auvisio – www.auvisio.de...
- Seite 36 Einstellungen zur Diashow und Foto konfigurieren Seitenverhältnis Einstellungen zu Untertiteln Film konfigurieren (Farbe/Größe/Hintergrundfarbe) FTP-Download Software-Update Netzwerk-Apps Wetter Wetter-App HINWEIS: Um den Menüpunkt Netzwerk-Apps nutzen zu können, muss Ihr Receiver per LAN-Kabel mit einem Router oder Repeater verbunden sein. auvisio – www.auvisio.de...
-
Seite 37: Technische Daten
950-2.150 MHz Signalstärke -65 bis -25 dBm 13/18 V DC (± 5%) LNB-Strom max. 0,5 A MPEG-2 Video-Kodierung MPEG-4 H.264 AC3 16:9, 16:9 Pillarbox, 16:9 Seitenverhältnis Pan&Scan, 4:3 Letterbox, 4:3 Pan&Scan, 4:3 Senderspeicherplätze 1.000 Favoritengruppen Videotext Media-Player PVR-ready auvisio – www.auvisio.de... - Seite 38 LAN-Anschluss USB-Anschluss HDMI-Anschluss Anschlüsse LNB-Eingang (Satellit) LNB-Ausgang (Satellit) S/PDIF-Anschluss SCART-Anschluss Betriebstemperatur 0-40°C Betriebsluftfeuchtigkeit 10-85% Maße 168 x 91 x 35 mm Gewicht 336 g auvisio – www.auvisio.de...
-
Seite 39: Gpl-Lizenztext
– www.auvisio.de... - Seite 40 „you“. Activities other than copying, distribution and modification are not covered by this License; they are outside its scope. The act of running the Program is not restricted, and the output from the Program is covered only if auvisio – www.auvisio.de...
- Seite 41 Program is not required to print an announcement.) These requirements apply to the modified work as a whole. If identifiable sections of that work are not derived from the Program, and can be auvisio – www.auvisio.de...
- Seite 42 Subsection b above.) The source code for a work means the preferred form of the work for making modifications to it. For an executable work, complete source code means all auvisio – www.auvisio.de...
- Seite 43 (whether by court order, agreement or otherwise) that contradict the conditions of this License, they do not excuse you from the conditions of this License. If you cannot distribute so as to satisfy simultaneously your obligations under this License and any other pertinent auvisio – www.auvisio.de...
- Seite 44 Free Software Foundation. If the Program does not specify a version number of this License, you may choose any version ever published by the Free Software Foundation. auvisio – www.auvisio.de...
- Seite 45 If you develop a new program, and you want it to be of the greatest possible use to the public, the best way to achieve this is to make it free software which everyone can redistribute and change under these terms. auvisio – www.auvisio.de...
- Seite 46 General Public License. Of course, the commands you use may be called something other than `show w‘ and `show c‘; they could even be mouse-clicks or menu items - whatever suits your program. auvisio – www.auvisio.de...
- Seite 47 If your program is a subroutine library, you may consider it more useful to permit linking proprietary applications with the library. If this is what you want to do, use the GNU Lesser General Public License instead of this License. auvisio – www.auvisio.de...
- Seite 48 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 04.09.2017 – FR/BS//SL...
