Ablassen Des Öls Über Dem Gehäuse (Bevorzugte Methode); Ablassen Des Öls Unter Dem Gehäuse (Optionale Methode) - Toro 20816 Bedienungsanleitung

Ablassen des Öls über dem Gehäuse
(Bevorzugte Methode)
1. Nehmen Sie den Grasfangkorb ab.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 10).
3. Lassen Sie das Benzin aus dem Kraftstofftank ablaufen;
siehe Schritte 1 bis 4 „Entleeren des Kraftstofftanks"
auf Seite 19.
4. Nehmen Sie den Peilstab aus dem Öleinfüllstutzen und
stellen Sie ein Auffanggefäß links neben den
Rasenmäher.
5. Kippen Sie den Rasenmäher auf seine linke Seite und
lassen Sie das Öl ins Auffanggefäß ablaufen (Bild 18).

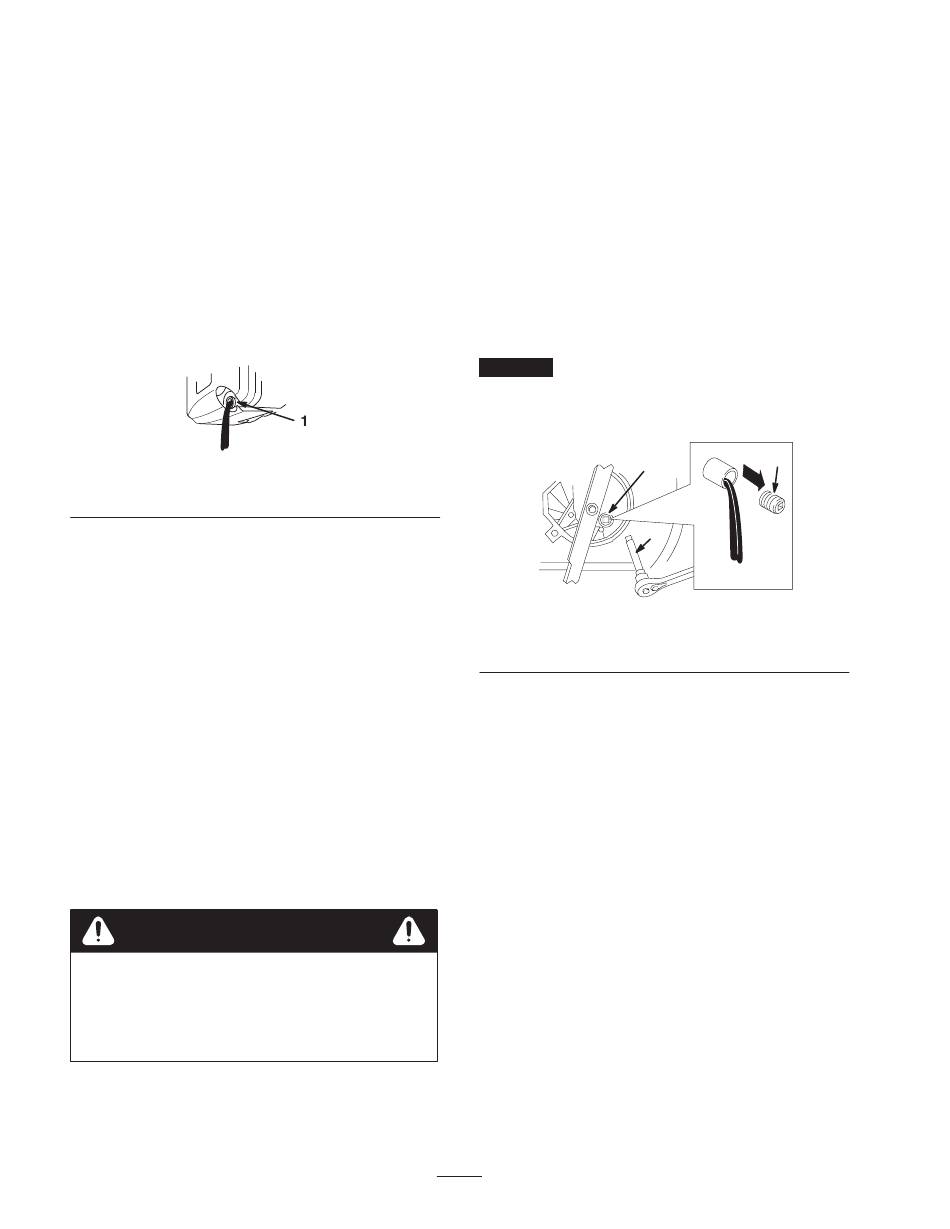

Bild 18
1. Öleinfüllstutzen
6. Drehen Sie den Rasenmäher wieder in die aufrechte
Stellung.
7. Füllen Sie das Kurbelgehäuse bis zur Voll-Marke am
Ölpeilstab mit frischem Öl. Siehe „Auffüllen des
Kurbelgehäuses mit Öl" auf Seite 8.
8. Führen Sie den Peilstab ein.
9. Wischen Sie verschüttetes Öl auf.
10. Schließen Sie das Zündkabel wieder an die Zündkerze
an.
11. Recyceln Sie das Altöl entsprechend den örtlich
geltenden Vorschriften.
Ablassen des Öls unter dem Gehäuse
(Optionale Methode)
Hinweis: Für das Durchführen dieser Funktion brauchen
Sie einen 3/8 Zoll Maulschlüssel.
Warnung
Das Messer ist scharf; ein Kontakt damit kann zu
schweren Verletzungen führen.
Tragen Sie Handschuhe oder wickeln einen
Lappen um die scharfen Messerkanten.
1. Ziehen Sie den Zündkerzenstecker ab (Bild 10).
2. Lassen Sie das Benzin aus dem Kraftstofftank ablaufen;
siehe Schritte 3 und 4 „ Entleeren des Kraftstofftanks"
auf Seite 19.
3. Kippen Sie den Rasenmäher auf seine linke Seite und
sichern ihn ab, um einem Herunterfallen vorzubeugen.
4. Stellen Sie ein Auffanggefäß unter den Rasenmäher.
5. Entfernen Sie die Ölablassschraube und stellen den
Rasenmäher wieder in seine Betriebsstellung. Lassen
Sie dann das Öl in das Gefäß ablaufen (Bild 19).
Hinweis: Vermeiden Sie ein Verschütten von Öl auf den
Treibriemen.
Wichtig
bewegen, um die Ölablassschraube zugänglich zu machen.
Bewegen Sie das Messer so wenig wie möglich, um
weiteren Startproblemen vorzubeugen.
m-1782
1. Ölablassschraube
6. Kippen Sie den Rasenmäher auf seine linke Seite und
drehen die Ölablassschraube wieder fest ein.
7. Entfernen Sie das Auffanggefäß, das sich unter dem
Mäher befindet und stellen diesen wieder aufrecht.
8. Füllen Sie das Kurbelgehäuse bis zur Voll-Marke am
Ölpeilstab mit frischem Öl. Siehe „Auffüllen des
Kurbelgehäuses mit Öl" auf Seite 8.
PROTOTYPE
9. Führen Sie den Peilstab ein.
10. Wischen Sie verschüttetes Öl auf.
11. Schließen Sie das Zündkabel wieder an die Zündkerze
an.
12. Recyceln Sie das Altöl entsprechend den örtlich
geltenden Vorschriften.
16
Unter Umständen müssen Sie das Messer
1
2
Bild 19
2. 3/8" Maulschlüssel
1
