Andere Teile die für den Anschluss der Stromversorgung und der Pumpen
verwendet werden finden Sie im mitgelieferten Karton.
1

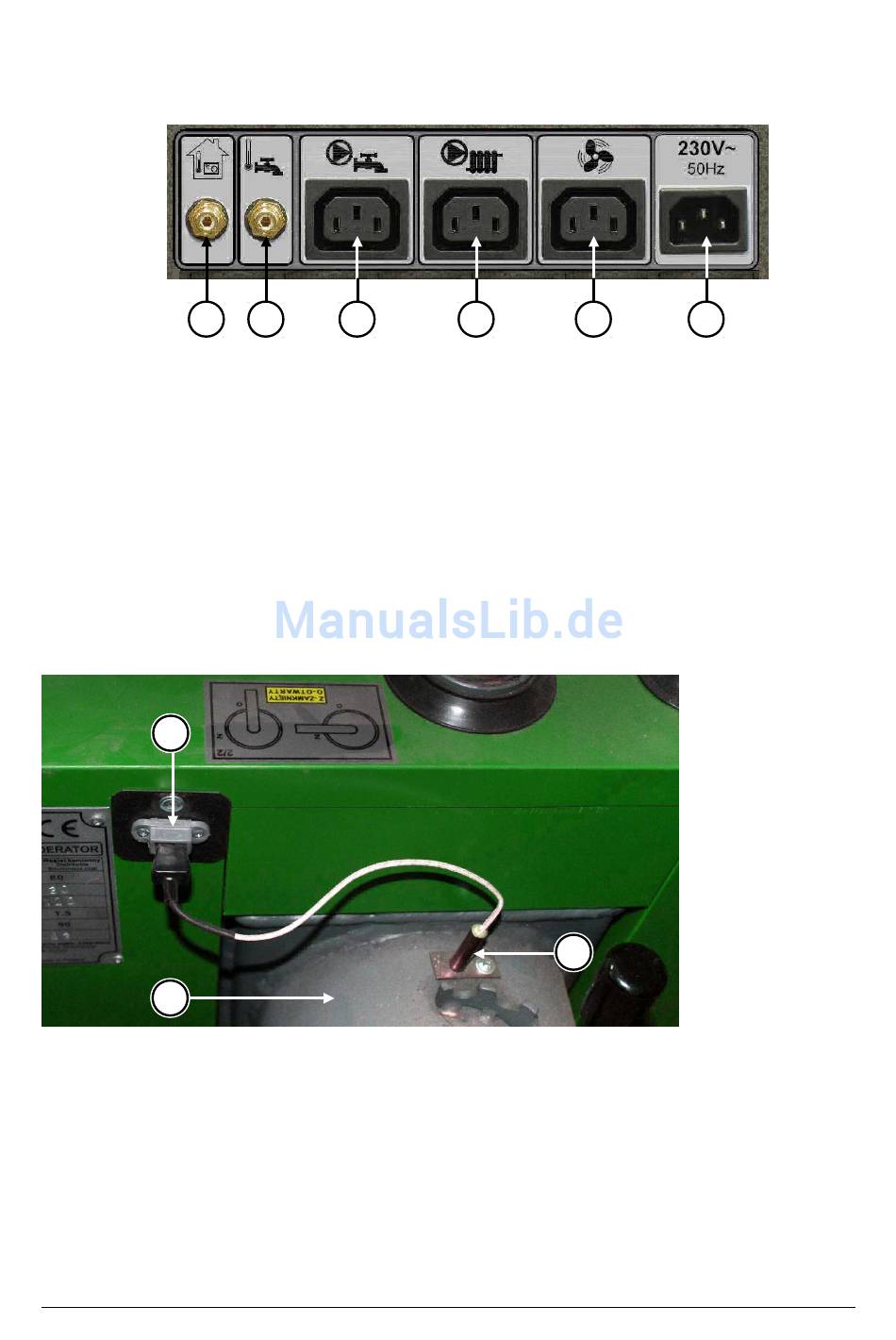

Abbildung 6. Steckdosen der Steuerung – Ansicht von Hinten.
Die Abbildung 6. zeigt das hintere Teil der Steuerung, wo die Anschluss-
Steckdosen montiert wurden. Diese dienen zum Anschluss von:
1. Raumregler
2. Brauchwasser Temperaturfühler
3. Brauchwasserumwälzpumpe
4. Heizungsumwälzpumpe
5. Ventilator
6. Netzkabel (Stromversorgung)
1
3
1. Steckdose des Abgastemperaturfühlers; 2. Abgastemperaturfühler; 3. Abgasfuchs
Abbildung 6.1. Montagestelle des Abgastemperaturfühlers – Ansicht von Hinten
des Kessels.
