Kaltwasser-
anschluss
Anweisung zur Wasser- und Elektrikinstallation
A. Wasserzulauf: Jeweils ein G1/2 Zoll Panzerschlauch für Kalt- und
Warmwasser sind vom Kunden selbst zur Verfügung zu stellen.
B. Wasserablauf: Der Durchmesser des Wasserablaufs ist 50 mm.
C. Stromversorgung: 220V + 10%, 50HZ. Erforderlich ist ein separater
Stromkreis mit separater und fester allpoliger Abschaltung und gutem
Erdschutzleiter. Der Querschnitt des Stromkabels darf nicht kleiner als
2
1,5mm
sein.
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2011-01 touchscreen mit MEM Taste

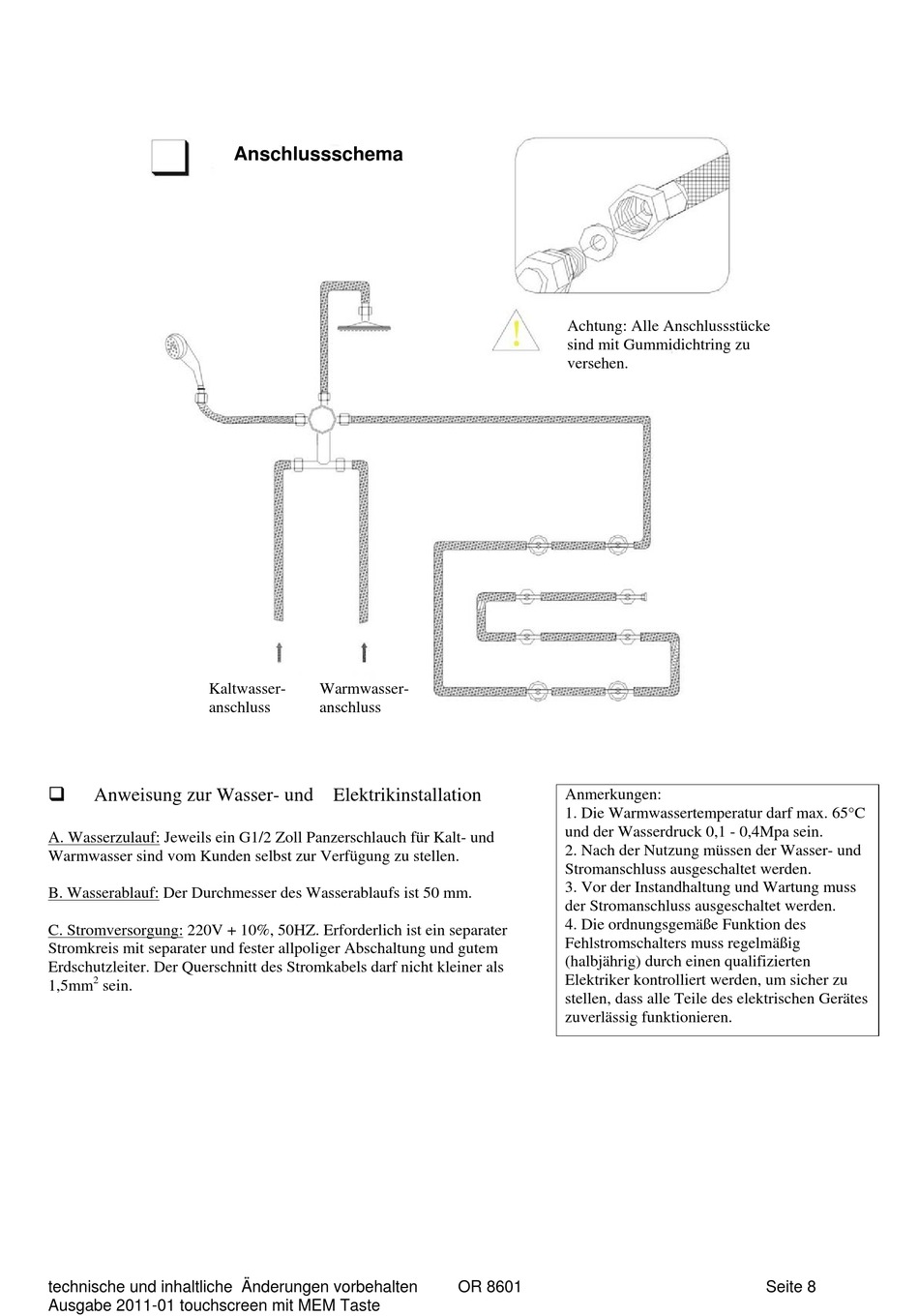

Anschlussschema
Warmwasser-
anschluss
Achtung: Alle Anschlussstücke
sind mit Gummidichtring zu
versehen.
Anmerkungen:
1. Die Warmwassertemperatur darf max. 65°C
und der Wasserdruck 0,1 - 0,4Mpa sein.
2. Nach der Nutzung müssen der Wasser- und
Stromanschluss ausgeschaltet werden.
3. Vor der Instandhaltung und Wartung muss
der Stromanschluss ausgeschaltet werden.
4. Die ordnungsgemäße Funktion des
Fehlstromschalters muss regelmäßig
(halbjährig) durch einen qualifizierten
Elektriker kontrolliert werden, um sicher zu
stellen, dass alle Teile des elektrischen Gerätes
zuverlässig funktionieren.
OR 8601
Seite 8
