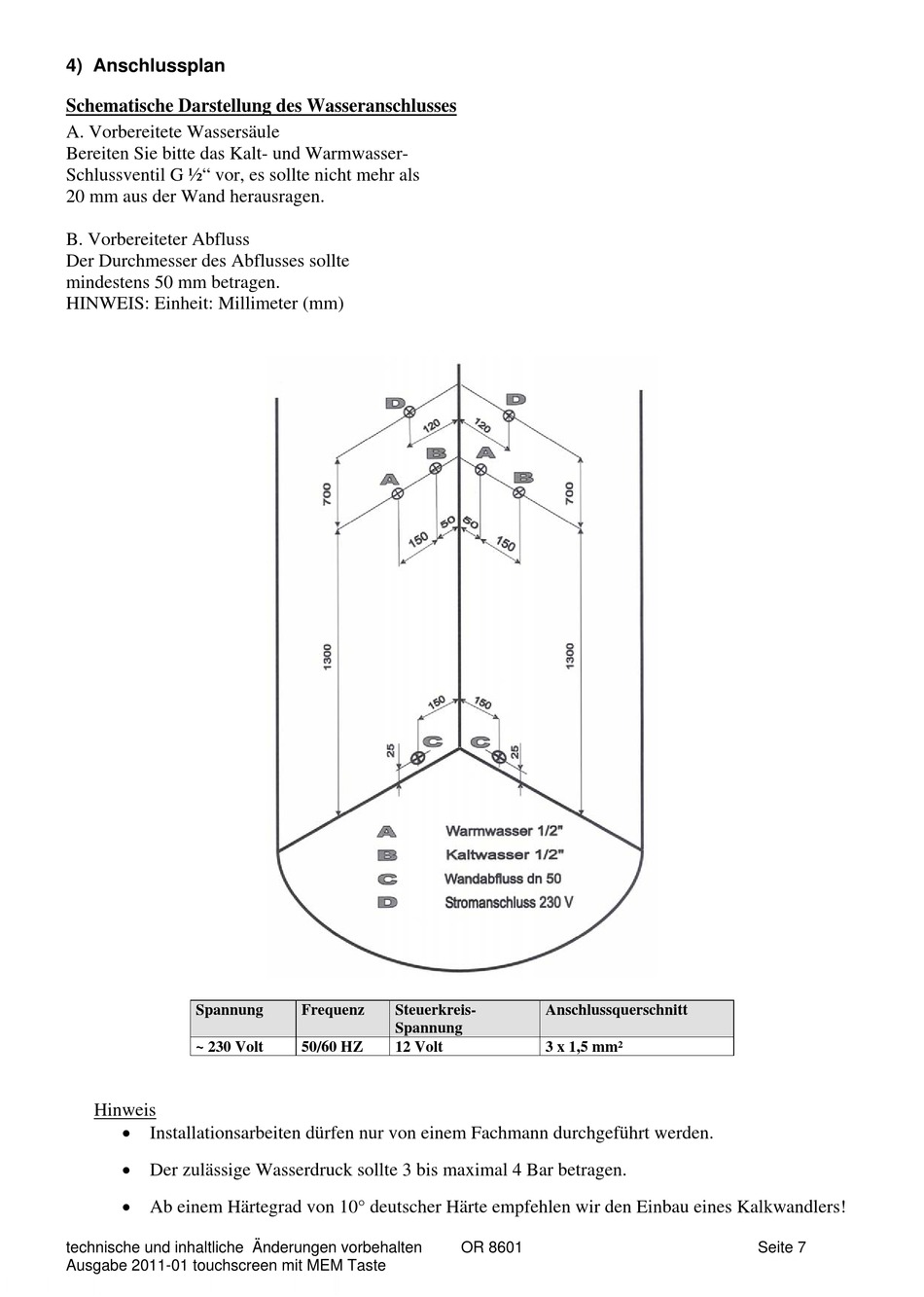

4) Anschlussplan
Schematische Darstellung des Wasseranschlusses
A. Vorbereitete Wassersäule
Bereiten Sie bitte das Kalt- und Warmwasser-
Schlussventil G ½" vor, es sollte nicht mehr als
20 mm aus der Wand herausragen.
B. Vorbereiteter Abfluss
Der Durchmesser des Abflusses sollte
mindestens 50 mm betragen.
HINWEIS: Einheit: Millimeter (mm)
Spannung
~ 230 Volt
Hinweis
Installationsarbeiten dürfen nur von einem Fachmann durchgeführt werden.
Der zulässige Wasserdruck sollte 3 bis maximal 4 Bar betragen.
Ab einem Härtegrad von 10° deutscher Härte empfehlen wir den Einbau eines Kalkwandlers!
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2011-01 touchscreen mit MEM Taste
Frequenz
Steuerkreis-
Spannung
50/60 HZ
12 Volt
OR 8601
Anschlussquerschnitt
3 x 1,5 mm²
Seite 7
