Seite 2

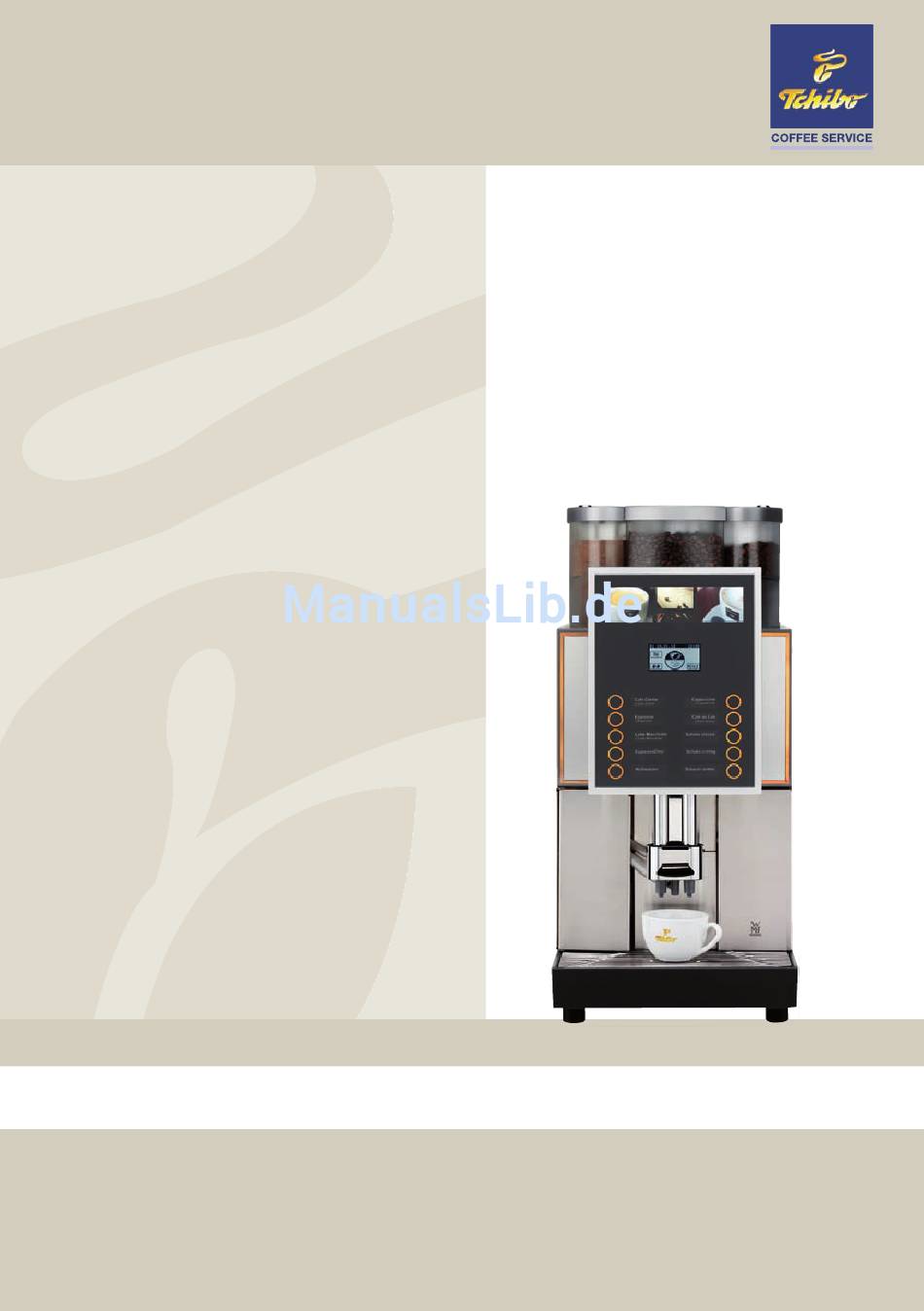

Wir gratulieren Ihnen zum Kauf Ihrer Tchibo Kaffeemaschine. Die Kaffeemaschine Coffea Touch ist ein Einzeltassen- Vollautomat für Espresso, Café Crème, Cappuccino, Milchkaffee, Latte Macchiato, Milchschaum und Bitte lesen Sie diese Heißwasser. Optional ist die Zubereitung von heißen Betriebsanleitung vor Gebrauch Schoko-Getränken optional mit zwei verschiedenen...
Seite 4
Mixerspülung ............36 Betriebsanleitung Tchibo Coffea...
Seite 5
Gefahren für die Kaffeemaschine Bestimmungsgemäße Verwendung Richtlinien Pflichten des Betreibers Gewährleistungsansprüche Keine Gewähr wird geleistet: Anhang: Reinigungsanleitung (Standard) Anhang: Technische Daten Technische Daten Kaffeemaschine Einsatz- und Installationsbedingungen Anhang: Zubehör und Ersatzteile Anhang: Coffea Touch Kühler (optional) Index Betriebsanleitung Tchibo Coffea...
0 8 : 1 6 abgebildet, startet die Beschreibung bei der Startposition Auswahlmenü. Aufruf des Auswahlmenüs Auf tippen A u s w a h l m e n u e Das Auswahlmenü wird angezeigt. Es gibt weitere Anzeigemöglichkeiten Auswahlmenü. Auswahlmenü Betriebsanleitung Tchibo Coffea...
Automatisches Pressen des Kaffeemehls vor der Brühung. Reichweite Zum Beispiel Literleistung des Wasserfilters Satzrutsche Satzdurchwurf, Seite 13 SB-Betrieb Kunden-Selbstbedienung Spülung Zwischenreinigung Topping Milchpulver Zugaben Bestandteile eines Rezeptes für ein Getränk, zum Beispiel neben Kaffee, Milch, Milchschaum, Schoko. Betriebsanleitung Tchibo Coffea...
Display angezeigt. Ausgabebereich! Kapitel Sicherheit beachten! Milch oder Milchschaum (optional) 2.3.1 Milch- oder Milchschaumausgabe Auf die mit Milch oder mit Milchschaum belegte Getränketaste drücken Die Ausgabe erfolgt. Die Ausgabe dauert solange die Taste gedrückt wird. Betriebsanleitung Tchibo Coffea...
Den Kühleradapter zuerst in den Milchschlauch und dann in den Anschluss im Milchbehälterdeckel stecken Milchbehälter Kühler Den Milchbehälter vorsichtig zurückschieben wAnhang Coffea Touch Kühler Seite 63 Standard Die passende Milchdüse in den Milchanschluss des Kombiauslaufs stecken ...
Das Produkt lose einfüllen und nicht verdichten Den Deckel aufsetzen Darauf achten, dass keine Fremdkörper in den Anleitung beachten! Kaffeebohnenbehälter gelangen. Fremdkörper können das Mahlwerk der Kaffeemühle beschädigen. Diese Schäden Kapitel Sicherheit beachten! sind von der Gewährleistung ausgeschlossen. Betriebsanleitung Tchibo Coffea...
Auf den Ein/Aus-Taster drücken bis die Kaffeemaschine PIN-Zugangskontrolle w Software ausschaltet w Einstellen Den Netzstecker ziehen w Bedienoptionen Den Haupthahn der Wasserzuleitung schließen Seite 28 Bei Nichtbeachtung wird im Falle eines Schadens keine Anleitung beachten! Haftung übernommen. Kapitel Sicherheit beachten! Betriebsanleitung Tchibo Coffea...
Barista (Stärke des Kaffees) Kapitel 3.2.2 Info Kapitel 3.2.3 Auswahlmenü Kapitel 3.2.4 Fehlermeldung Tippen auf das Feld ruft die Fehlermeldung auf. Pflegemeldung Tippen auf das Feld führt direkt ins Menü. Die Reinigung muss durchgeführt werden. Die Entkalkung muss durchgeführt werden. Betriebsanleitung Tchibo Coffea...
Seite 15
Start oder Bestätigung eines Schrittes Weiter Zurück in die höhere Menüebene Abbrechen / Verlassen ohne speichern (Exit) Löschen oder Rücksetzen Testzubereitung starten / Kaffeeverprobung Erhöhen oder reduzieren der Einstellwerte In Listen um eine Seite vor oder zurück springen Betriebsanleitung Tchibo Coffea...
I n f o r m a t i o n e n • Service-Stelle S e r v i c e • Inbetriebnahmedaten P f l e g e • Nächster Wartungstermin B r ü h z e i t • Softwareversion Betriebsanleitung Tchibo Coffea...
Es werden weitere Felder aktiviert. 0 1 . 0 2 . 2 0 1 2 0 8 : 1 6 Auf das Menüfeld tippen Das Auswahlmenü wird angezeigt..mit weiteren Feldern Verzögertes Einblenden w Einstellen w Bedienoptionen Seite 28 Betriebsanleitung Tchibo Coffea...
Bei Ausgabe von Milch und Milchschaum über den Kombiauslauf. Macchiatopause Der Latte Macchiato gelingt besser, wenn zwischen der Milch- und der Milchschaumausgabe die Pause verlängert wird. Standardeinstellung ist 3 Sekunden. Verkleinern des Wertes -> kürzere Pause Erhöhen des Wertes -> längere Pause Betriebsanleitung Tchibo Coffea...
Tage kopiert. Gewünschte Einstellung mit den Die gewünschte Schaltzeit (Aktion) einstellen Feldern wählen. Die aktuelle Auswahl wird invers • Einschaltzeit (auf dem Display) dargestellt. • Ausschaltzeit (auf dem Display) Bestätigen mit oder Löschen mit Betriebsanleitung Tchibo Coffea...
T i m e r ü b e r s i c h t dargestellt. Einschaltzeiten werden durch Balken B e t r i e b s z e i t gekennzeichnet. Schaltzeiten von Montag bis Freitag (1 - 5). Einschaltzeit 7:00 Uhr Ausschaltzeit 18:00 Uhr Betriebsanleitung Tchibo Coffea...
Kapitel Pflege ab Seite 33 lesen. Kapitel Sicherheit beachten! Milchsystem-Spülung Auf tippen Milchsystem Die Milchsystem-Spülung startet. Milchsystem Optional Plug&Clean-Reinigung. Plug&Clean-Reinigung w Pflege Seite 35 Die Milchsystem-Spülung wird automatisch mit dem Vorsicht! Heiße Flüssigkeiten im Reinigungsprogramm durchgeführt. Ausgabebereich! Kapitel Sicherheit beachten! Betriebsanleitung Tchibo Coffea...
Auswahl, wenn die Funktion vom Service freigeschaltet wurde. Abfrage: Haben Sie die Kundenpflege durchgeführt? Ja/Nein Brühertausch (optional) Dieser Punkt steht für ausgebildetes Personal zur Auswahl, wenn die Funktion vom Service freigeschaltet wurde. Abfrage: Wurde Brüher getauscht? Ja/Nein Betriebsanleitung Tchibo Coffea...
Auf die gewünschte Getränketaste drücken = Test starten Werte anpassen Werte mit den Feldern anpassen Testzubereitung mit den aktuellen Werten starten Auf tippen Die Werte werden noch nicht gespeichert. Einstellung speichern Speichern mit Betriebsanleitung Tchibo Coffea...
Hinweis! zweites Mal nass gepresst. Wird sehr feines Kaffeemehl bei einer geringen Menge Qualität 5 Nach dem Pressen erfolgt eine Preinfusion. Brühwasser verwendet, kann eine Zusätzlich wird die Brühzeit automatisch hohe Qualitätsstufe zu einem verlängert. Brühwasserfehler führen. Betriebsanleitung Tchibo Coffea...
Die Mahlmenge wird dreifach ausgegeben. Kesseltemperatur Die gewünschte Kesseltemperatur einstellen (Änderung der Brühwassertemperatur) Kesseltemp. (Standard-Einstellbereich 85 - 99 °C) Reset Die Software der Kaffeemaschine wird hier neu gestartet. Reset Uhrzeit und Datum Uhrzeit und Datum werden hier eingestellt. Uhr/Datum Betriebsanleitung Tchibo Coffea...
Schäumerspülung (optional) Ob eine automatische Schäumerspülung nach der letzten Getränkeausgabe mit Milchbestandteilen erfolgen soll, wird Schäumerspülung hier eingestellt. ja/nein Spülintervall Die Zeitspanne zwischen der letzten Entnahme eines Getränks mit Milchbestandteil und einer Schäumerspülung. SpülIntervall Empfohlene Einstellung: 2 Minuten. Betriebsanleitung Tchibo Coffea...
Empfehlung für Selbstbedienung: nein. Fehleranzeige (normal/Symbol) normal: alle Meldungen werden auf dem Display angezeigt. Symbol: Meldungen mit sofortigem Handlungsbedarf werden auf dem Display angezeigt. Alle anderen Meldungen werden als Symbol angezeigt. Auf das Symbol tippen Alle Meldungen werden angezeigt. Betriebsanleitung Tchibo Coffea...
Auf das Feld im Auswahlmenü tippen Es erscheint ein Display mit Zahlentastatur. P I N Die angeforderte 4-stellige PIN eingeben Bestätigen mit Nach Eingabe der gültigen PIN sind die zugeordneten Display PIN-Eingabe Funktionen verfügbar. Betriebsanleitung Tchibo Coffea...
A u s w a h l m e n u e Nach Eingabe der gültigen PIN, Zugang zu: = Milch und Schaum einstellen = Timerprogramm Zugang Ebene Abrechnen = Pflege = PIN-geschützter Ein/Aus-Taster = Einstellen (Getränk, Allgemein, Sonstige) = PIN-Rechte, Zugangskontrolle vergeben = Abrechnen von Getränken Betriebsanleitung Tchibo Coffea...
Seite 31
Ist kein Getränk ausgewählt, erfolgt nach dem Tippen auf das Clear-Feld eine Rückfrage auf dem Display, ob die Zähler aller Getränke gelöscht werden sollen. Die Funktion „Abrechnen von Getränken“ sollte mit einer PIN für die Ebene Abrechnen vor unberechtigtem Zugang geschützt werden. Betriebsanleitung Tchibo Coffea...
O Reinigung Produktbehälter Täglich = Täglich mindestens einmal und bei Bedarf Wöchentlich = Wöchentliche Reinigung Regelmäßig = Regelmäßig bei Bedarf Meldung = Nach Meldung auf dem Display Optional = Optional (je nach Ausstattung) = Bei Bedarf täglich Betriebsanleitung Tchibo Coffea...
Reinigungsanleitung 5.2.2 Tabletteneinwurf Der Tabletteneinwurf ist in der Mitte der Produktbehälter. Die Klappe hochklappen Spezial-Reinigungstablette einwerfen Klappe wieder verschließen Tabletteneinwurf Reinigungstablette nur nach Aufforderung auf dem Anleitung beachten! Display einwerfen. Kapitel Sicherheit beachten! Betriebsanleitung Tchibo Coffea...
Die Reinigung Plug&Clean besteht aus drei Teilen. • Automatische Schäumerspülung maximal 3 Minuten nach jedem Getränk mit Milch oder Milchschaum • Display geführte Plug&Clean-Reinigung Reinigungsprogramm Plug&Clean • Wöchentlich Kombiauslauf, Milchschlauch und w Reinigungsanleitung Milchdüsen in Reinigungslösung einlegen Betriebsanleitung Tchibo Coffea...
Reinigung ist in der Reinigungsanleitung Reinigung des Kombiauslaufs beschrieben. w Reinigungsanleitung 5.2.6 Allgemeine Reinigung Reinigung Satzbehälter (Satzrutsche, optional) Bestellnummern für das Tchibo Pflegeprogramm Den Satzbehälter leeren und unter fließendem Wasser w Anhang ausspülen Zubehör und Ersatzteile Mit einem feuchten Tuch reinigen...
Den Mixer-Lift nach oben schieben, bis die Entriegelung einrastet Die verschiebbare Verschlussblende nach unten schieben Die linke Maschinentür schließen Den Mixerschlauch unbedingt fest aufstecken. Vorsicht! Wichtig, sonst kann ungewollt heißes Wasser oder heißes Verbrühungsgefahr! Schoko / Topping-Getränk austreten. Kapitel Sicherheit beachten! Betriebsanleitung Tchibo Coffea...
Das Brühsieb unter fließendem Wasser oder mit einem Tuch reinigen Kaffeemehlreste mit einem Pinsel oder einer Bürste Abbildung 2 entfernen Die Brüheinheit unter fließendem Wasser spülen Die Brüheinheit niemals im Geschirrspüler reinigen und Gefahr für Maschine! niemals Reinigungszusätze verwenden. Anleitung beachten! Betriebsanleitung Tchibo Coffea...
Seite 39
Lässt die Brüheinheit sich nicht ohne Widerstand Gefahr für Maschine! einsetzen: Das Gewinde am Kopf der Brüheinheit mit dem Multitool etwas nach links oder rechts drehen bis die Anleitung beachten! Brüheinheit in die Führung rutscht. Nie Gewalt anwenden! Brühsieb Betriebsanleitung Tchibo Coffea...
Die Bohnenbehälter restlos leeren und mit einem feuchten Tuch gründlich auswischen Die Bohnenbehälter vollständig trocknen lassen Die Bohnenbehälter wieder befüllen und aufsetzen öffnen schließen Die Verriegelung mit dem Multitool gegen den Uhrzeigersinn schließen Betriebsanleitung Tchibo Coffea...
Den Produktbehälter wieder befüllen und aufsetzen Die Verriegelung mit dem Multitool im Uhrzeigersinn Portionierer schließen Besonderheiten Twin-Behälter Der Twin-Behälter ist in der Mitte geteilt und hat zwei gesonderte Fächer für zwei verschiedene Schoko-Sorten oder Topping-Sorten. Ausgebaute Portioniererschnecken Betriebsanleitung Tchibo Coffea...
Überwachung der regelmäßigen Dafür müssen Überwachungs- und gegebenenfalls Reinigung. Prüfverfahren festgelegt und durchgesetzt werden. Bei ordnungsgemäßer Installation, Wartung, Pflege und Reinigung erfüllen Tchibo Kaffeemaschinen die Voraussetzungen der oben genannten Anforderungen. Vorsicht! Hygienehinweise Wird die Pflege und Reinigung der Kaffeemaschine nicht beachten! ordnungsgemäß...
Liter Milch ca. 20 Cappuccino. • Wird während des Betriebs nicht gekühlt, muss die Milch sehr schnell verbraucht werden. Gegebenenfalls Die Tchibo Coffee Service die Milch zwischendurch kühlen. GmbH bietet verschiedene Kühlmöglichkeiten an • Bei geringerem Milchverbrauch muss die vorgekühlte (z.B. Tchibo Beistellkühler oder...
Personal oder den Service, da hier Für weitere Wartungsarbeiten sicherheitsrelevante Bauteile ausgetauscht werden und Reparaturen wenden Sie müssen. sich bitte an Ihren zuständigen Service. Die Telefonnummer finden Sie auf dem Adressaufkleber auf der Kaffeemaschine sowie auf dem Lieferschein. Betriebsanleitung Tchibo Coffea...
Falls auch dies nicht zum Erfolg führt oder der angezeigte Fehler nicht gelistet ist, rufen Sie bitte den Service. Einige Meldungen führen zur Sperrung einzelner Funktionen. Das erkennen Sie am Erlöschen der Getränketastenbeleuchtung. Die Getränke der beleuchteten Getränketasten können weiter bezogen werden. Betriebsanleitung Tchibo Coffea...
Seite 48
Meldungen und Hinweise Ihre Coffea Touch ist mit einem Diagnoseprogramm ausgestattet. Auftretende Fehler werden auf dem Display gemeldet. Die aufgeführten Fehlermeldungen können auch durch eine Netzstörung verursacht werden. Liegt ein aktueller Fehler oder ein Hinweis für den Betreiber vor, wird das Feld angezeigt.
Seite 49
Prüfen, ob der Satzbehälter richtig eingesetzt ist Maschine aus- und wieder einschalten Dampfkessel: Maschine ausschalten, abkühlen lassen und wieder Übertemperatur einschalten Wenn der Fehler nicht behoben ist Maschine ausschalten Service rufen Dampfkessel: Maschine aus- und wieder einschalten Heizzeitfehler Betriebsanleitung Tchibo Coffea...
A nleitung für die Kundenpflege im Kundenpflege-Kit. schwergängig Schoko-Behälter lässt sich Antrieb Portioniererschnecke am Portionierer von Hand nicht einsetzen im Uhrzeigersinn leicht verdrehen Prüfen, ob Schoko-Behälter versehentlich verriegelt ist Bohnenbehälter lässt sich Prüfen, ob Bohnenbehälter versehentlich verriegelt ist nicht einsetzen Betriebsanleitung Tchibo Coffea...
Sicherheit Kapitel 9 Sicherheit Gefahren für den Bediener Größtmögliche Sicherheit gehört bei Tchibo zu den wichtigsten Produktmerkmalen. Die Wirksamkeit der Vorsicht! Die Missachtung der Sicherheitseinrichtungen ist nur gewährleistet, wenn Sicherheitshinweise Folgendes beachtet wird: kann zu ernsten • Vor Gebrauch die Betriebsanleitung sorgfältig lesen.
Seite 52
Reiz- und Verbrühungsgefahr dem Kombiauslauf Reinigungsflüssigkeit / Entkalkungs- im Ausgabebereich! lösung. Rutschgefahr! Vorsicht! Rutschgefahr, wenn Flüssigkeiten können bei unsachgemäßer Verwendung Flüssigkeiten austreten oder bei Fehlern aus der Maschine austreten. Diese Rutschgefahr! Flüssigkeiten können zu einer Rutschgefahr führen. Betriebsanleitung Tchibo Coffea...
Wasserzuleitung geschlossen und der elektrische Hauptschalter ausgeschaltet oder der Netzstecker gezogen ist. Bestimmungsgemäße Verwendung Die Verwendung des Gerätes Die Coffea Touch ist dazu bestimmt, Kaffeegetränke, Milchgetränke und / oder unterliegt zusätzlich den „Allgemeinen Geschäftsbedingungen“ der Tchibo Coffee Pulvergetränke (Schoko und Topping)
Verordnung (EG) Nr. 2023 / 2006 wird von Directive (Richtlinie) 2002 / 95 / EC (ROHS), uns sichergestellt und gewährleistet. Directive (Richtlinie) 2002 / 96 / EC (WEEE). Die EG-Konformitätserklärung ist dem Gerät beigelegt. Das Gerät trägt das CE-Zeichen. Betriebsanleitung Tchibo Coffea...
Diese Maßnahmen werden im praktische Erfahrung mit dem Gerät haben, Rahmen der Wartung durch den Service insbesondere was Sicherheit und Hygiene oder durch von Tchibo autorisiertes betrifft. Servicepersonal durchgeführt. Die Kaffeemaschine ist vom Betreiber so Die Maschinenreinigung darf nur mit...
• Für Mängel, die auf Witterungseinflüsse, Anleitung beachten! Kesselsteinansatz, chemischen, physikalischen, elektrochemischen oder elektrischen Einflüssen beruhen, sofern sie nicht auf ein Verschulden der Tchibo zurückzuführen sind. • Wenn auf einen Wasserfilter verzichtet wird, obwohl Der Kunde wird in der Auftragsbestätigung darauf die Wasserhärte vor Ort den Einsatz eines Wasserfilters...
Installateuren unter Beachtung der allgemeinen, der nationalen, sowie der örtlichen Vorschriften ausgeführt werden. Der Service darf nur die Verbindung der Maschine zu den vorbereiteten Anschlüssen herstellen. Er ist weder befugt bauseitige Installationsarbeiten durchzuführen, noch ist er für deren Durchführung verantwortlich. Betriebsanleitung Tchibo Coffea...
Seite 59
Aus Funktions-, Service- und Sicherheitsaspekten ist bei der Installation ein Mindestabstand von 50 mm zur Rückwand und seitlich zum Bauwerk - oder zu Tchibo fremden Bauteilen - erforderlich. Eine freie Höhe von 1 100 mm ab Oberkante Aufstellfläche einhalten. Die Höhe der Aufstellfläche ab Oberkante Fußboden ist mindestens 850 mm.
Seite 60
Installation. In Verbindung mit einem Transportwagen (Mobilstation) darf die Maschine nicht mit einem bauseitigen festen Anschluss installiert werden. Um eventuell auftretende Störungen unserer abgeschirmten Datenleitungen durch Potentialausgleichsströme zwischen den Geräten zu vermeiden, sollte, für die an einem Abrechnungssystem angeschlossenen Geräte, ein zusätzlicher Potentialausgleich vorgesehen werden. (Siehe EN 60309) Betriebsanleitung Tchibo Coffea...
Anhang: Coffea Touch Kühler (optional) Anhang: Coffea Touch Kühler (optional) Ein- / Ausschalter Beleuchtungstaste Tür mit Türdichtung Anschluss-Adapter mit Schlauch Milchbehälter mit Deckel Bedienen Beistellkühler Kühler in Betrieb nehmen Wurde der Kühler nicht senkrecht stehend transportiert, Anleitung beachten! muss er mindestens 2 Stunden vor dem Einschalten, senkrecht stehend, ruhen.
Seite 64
Anhang: Coffea Touch Kühler (optional) Milchbehälter befüllen Die Fronttür öffnen Den Milchbehälter nach vorne herausziehen Den Deckel des Milchbehälters nach hinten schieben Der Milchschlauch bleibt gesteckt. Die Milch in den Milchbehälter füllen Den Deckel wieder auf den Behälter setzen ...
Seite 65
Anhang: Coffea Touch Kühler (optional) Pflege • Nicht mit Scheuerpulver oder Ähnlichem reinigen! Anleitung beachten! Gefahr, dass Kratzer oder Schrammen entstehen. • Keine scharfen Reiniger verwenden. Kapitel Sicherheit beachten! • Weiche Tücher zur Reinigung und zum Nachtrocknen verwenden. Milchbehälter / Milchschlauch reinigen Der Milchbehälter und der Milchschlauch mit allen Teilen...
Seite 66
Anhang: Coffea Touch Kühler (optional) Kühler abtauen Wird die Eisschicht dicker als 3 mm, den Kühler abtauen. Den Kühler am Ein- / Ausschalter ausschalten Den Netzstecker ziehen Die Fronttür offen stehen lassen Das Tauwasser mit einem weichen Tuch aufwischen...
