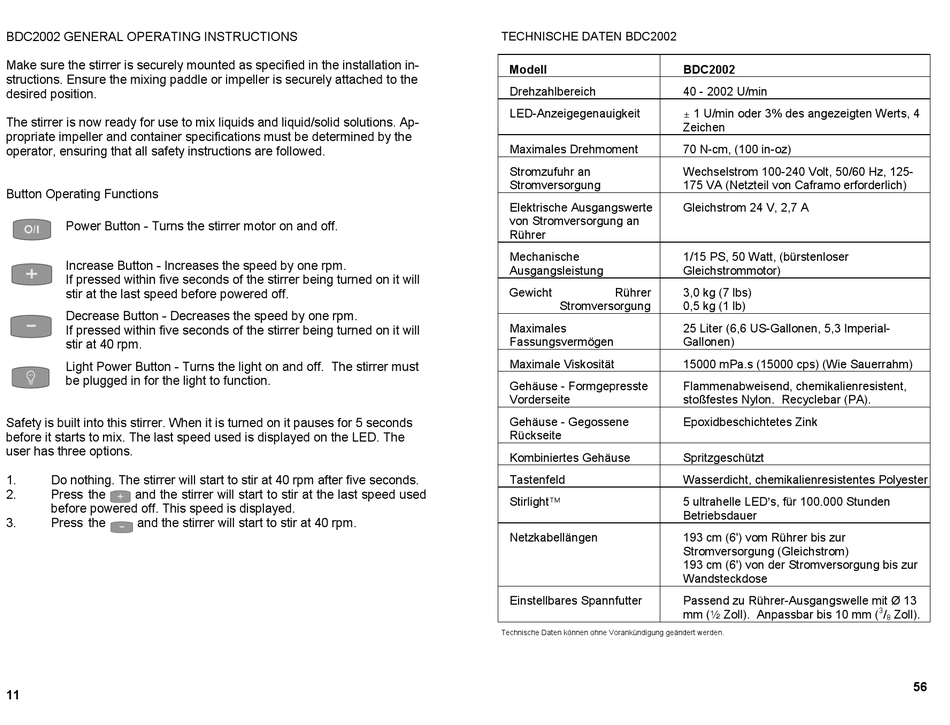

BDC2002 GENERAL OPERATING INSTRUCTIONS

Make sure the stirrer is securely mounted as specified in the installation in-
structions. Ensure the mixing paddle or impeller is securely attached to the
desired position.
The stirrer is now ready for use to mix liquids and liquid/solid solutions. Ap-
propriate impeller and container specifications must be determined by the
operator, ensuring that all safety instructions are followed.
Button Operating Functions
Power Button - Turns the stirrer motor on and off.
Increase Button - Increases the speed by one rpm.
If pressed within five seconds of the stirrer being turned on it will
stir at the last speed before powered off.
Decrease Button - Decreases the speed by one rpm.
If pressed within five seconds of the stirrer being turned on it will
stir at 40 rpm.
Light Power Button - Turns the light on and off. The stirrer must
be plugged in for the light to function.
Safety is built into this stirrer. When it is turned on it pauses for 5 seconds
before it starts to mix. The last speed used is displayed on the LED. The
user has three options.
1. Do nothing. The stirrer will start to stir at 40 rpm after five seconds.
2. Press the and the stirrer will start to stir at the last speed used
before powered off. This speed is displayed.
3. Press the and the stirrer will start to stir at 40 rpm.
11
TECHNISCHE DATEN BDC2002
Modell
Drehzahlbereich
LED-Anzeigegenauigkeit
Maximales Drehmoment
Stromzufuhr an
Stromversorgung
Elektrische Ausgangswerte
von Stromversorgung an
Rührer
Mechanische
Ausgangsleistung
Gewicht Rührer
Stromversorgung
Maximales
Fassungsvermögen
Maximale Viskosität
Gehäuse - Formgepresste
Vorderseite
Gehäuse - Gegossene
Rückseite
Kombiniertes Gehäuse
Tastenfeld
StirlightJ
Netzkabellängen
Einstellbares Spannfutter
Technische Daten können ohne Vorankündigung geändert werden.
BDC2002
40 - 2002 U/min
" 1 U/min oder 3% des angezeigten Werts, 4
Zeichen
70 N-cm, (100 in-oz)
Wechselstrom 100-240 Volt, 50/60 Hz, 125-
175 VA (Netzteil von Caframo erforderlich)
Gleichstrom 24 V, 2,7 A
1/15 PS, 50 Watt, (bürstenloser
Gleichstrommotor)
3,0 kg (7 lbs)
0,5 kg (1 lb)
25 Liter (6,6 US-Gallonen, 5,3 Imperial-
Gallonen)
15000 mPa.s (15000 cps) (Wie Sauerrahm)
Flammenabweisend, chemikalienresistent,
stoßfestes Nylon. Recyclebar (PA).
Epoxidbeschichtetes Zink
Spritzgeschützt
Wasserdicht, chemikalienresistentes Polyester
5 ultrahelle LED=s, für 100.000 Stunden
Betriebsdauer
193 cm (6') vom Rührer bis zur
Stromversorgung (Gleichstrom)
193 cm (6') von der Stromversorgung bis zur
Wandsteckdose
Passend zu Rührer-Ausgangswelle mit Ø 13
mm (2 Zoll). Anpassbar bis 10 mm (
3
/ Zoll).
