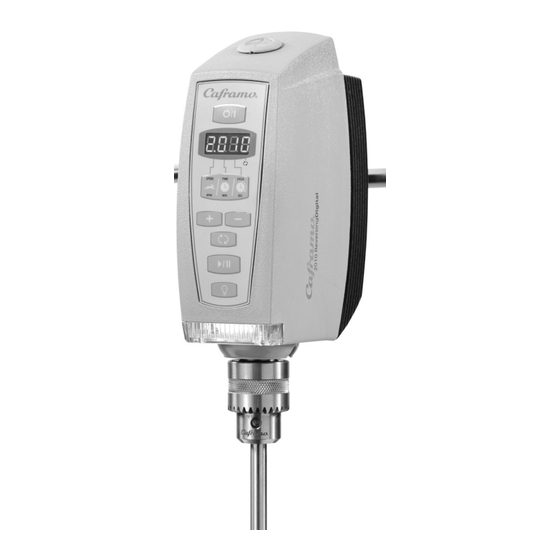

Caframo Compact Digital Anleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Caframo Compact Digital
Inhaltszusammenfassung für Caframo Compact Digital
- Seite 1 Compact Digital Stirrer User Manual Reversing Digital Stirrer User Manual...
- Seite 53 Sprachindex Englisch .........................1 Französisch ......................17 Spanisch ......................33 Deutsche ......................51 Inhaltsverzeichnis Packliste Anleitung Sicherheitshinweise – Legende Sicherheitshinweise Allgemeine Hinweise Zulassungen Installation Umgebungsbedingungen für den Betrieb Autostart Drehmomentwerte BDC2002 Maße BDC2010 Maße BDC2002 Technische Daten BDC2010 Technische Daten BDC2002 Allgemeine Betriebshinweise BDC2010 Allgemeine Betriebshinweise Reinigung und Wartung Garantie und Produkthaftung...
-
Seite 54: Packliste
Packliste Überprüfen Sie anhand der folgenden Liste, ob alle zum Rührer gehörenden Elemente geliefert wurden. Den Transportbehälter und das Verpackungsmaterial erst entsorgen, nachdem alle Teile erfasst wurden. Es wird empfohlen, die Original-Packmaterialien für Transport- und Lagerungszwecke aufzubewahren. • Overhead Stirrer •... -
Seite 55: Sicherheitshinweise
Schutzmechanismen des Gerätes beeinträchtigt werden. Der Rührer muss fest mit einem stabilen Ständer verbunden werden. Empfohlen wird die Befestigung an einem Caframo-Ständer mit einer Caframo-Lastklammer. Bei Verwendung anderer Ständer oder Klam- mern muss das Gerät stabil stehen und darf bei einer Kippbewegung nicht umfallen. -
Seite 56: Allgemeine Hinweise
Lesen Sie das Handbuch sorgfältig durch! Stellen Sie sicher, dass alle Benutzern das Handbuch vor Inbetriebnahme des Rührers vollständig durchgelesen haben. Bei Unklarheiten oder Fragen wenden sie sich bitte an Ihren Zulieferer oder direkt Caframo Limited 501273 Grey Road 1 Georgian Bluffs ON N0H 2T0, Canada... -
Seite 57: Installation
Sechskantschraube, und ziehen Sie diese mit dem Sechskantstec- kschlüssel fest. Befestigen Sie den Rührer mit einer Klammer an einem Caframo-Ständer. Stellen Sie das Gerät auf eine stabile, ebene Fläche. Siehe Sicherheitshinweise. Verbinden Sie den Rührer mit dem mitgelieferten Caframo-Netzteil. Verbinden Sie das Netzteil mit einer geerdeten Steckdose. -
Seite 58: Autostart
Autostart Ihr Rührer ist mit einer optionalen Autostartfunktion ausgestattet. Wenn diese eingestellt ist, setzt der Rührer das Mischen nach Stromausfällen, nach Ab- schalten durch Steuergeräte (z. B. PLC) oder nach Unterbrechung der Stromver- sorgung (z. B. durch Trennen des Rührers) automatisch fort. Nach Wiederherstel- len der Stromversorgung setzt der Rührer seine Arbeit automatisch mit der zuletzt eingestellten Drehzahl fort. -
Seite 59: Drehmomentwerte
Drehmomentwerte BDC2002 Drehmomentkurve 1000 1200 1400 1600 1800 BDC2010 Drehmomentkurve 1000 1200 1400 1600 1800... -
Seite 60: Bdc2002 Maße
BDC2002 Maße 145.65 mm 76.1 mm [5.7 in] [3.0 in] 185.9 mm [7.3 in] 244.15 mm 133.53 mm [9.6 in] [5.3 in] 37.00 mm dia. [1.5 in] ... -
Seite 61: Bdc2010 Maße
BDC2010 Maße 145.65 mm 76.1 mm [5.7 in] [3.0 in] 185.9 mm [7.3 in] 244.15 mm 133.50 mm [9.6 in] [5.3 in] 37.00 mm dia. [1.5 in] ... -
Seite 62: Bdc2002 Technische Daten
± 1 U/min oder 3% des angezeigten Werts, LED-Anzeigegenauigkeit 4 Zeichen Maximales Drehmoment 70 Ncm Wechselstrom 100-240 volt, 50/60 Hz, Stromversorgung 2,0 amps (Netzteil von Caframo erforderlich) Elektrische Ausgangswerte von Gleichstrom 24 volts, 3,1 amps Stromversorgung an Rührer Mechanische Ausgangsleis- 1/18 PS, 40 watt, (bürstenloser tung Gleichstrommotor) Gewicht - Rührer... -
Seite 63: Bdc2010 Technische Daten
± 1 U/min oder 3% des angezeigten Werts, LED-Anzeigegenauigkeit Zeichen Maximales Drehmoment 90 Ncm Wechselstrom 100-240 volt, 50/60 Hz, Stromversorgung 2,5 amps (Netzteil von Caframo erforderlich) Elektrische Ausgangswerte von Gleichstrom 24 volts, 3,75 amps Stromversorgung an Rührer Mechanische Ausgangsleis- 1/15 PS, 50 watts, (Brushless DC Motor) tung Gewicht - Rührer... -
Seite 64: Bdc2002 Allgemeine Betriebshinweise
BDC2002 Allgemeine Betriebshinweise Stellen Sie sicher, dass der Rührer stabil positioniert ist, wie in der Aufbauan- leitung beschrieben. Stellen Sie sicher, dass die Rührschaufel bzw. der Rühr- flügel fest in der gewünschten Position montiert ist. Der Rührer ist nun zum Mischen von Flüssigkeiten und flüssigen/festen Lösungen bereit. -
Seite 65: Bdc2010 Allgemeine Betriebshinweise
Anzeigecodes OL Steht für Overload (Überladen). Die Lademenge kann vom Rührer nicht verarbeitet werden. Reduzieren Sie die Lademenge. Um den Rührer zurückzusetzen, schalten Sie ihn aus und wieder ein. OH Steht für Overheat (Überhitzt). Durch die Betriebsbedingungen ist der Rüh- rer überhitzt. - Seite 66 LED-Punkt (Dauerleuchten) bei Drehzahlanzeige. LED-Punkt (Dauerleuchten) bei Zeitanzeige. LED-Punkt (Dauerleuchten) bei Zyklusanzeige. LED-Punkt (Dauerleuchten) bei Drehung gegen den Uhrzeigersinn Mischen im Uhrzeigersinn Schalten Sie den Rührer mit der Ein-/Austaste ein. Das Display zeigt 40 U/min an (oder zuletzt eingestellte Geschwindigkeit, wenn Auto Start aktiviert ist), der Drehzahl-LED-Punkt leuchtet auf.
-
Seite 67: Reinigung Und Wartung
In der Anzeige wird während jedes Zyklus angezeigt, wie viele Sekunden bis zum Umkehren der Drehrichtung verbleiben, sofern Sie keine Änderungen an der Dre- hzahl oder dem Countdown-Zeitschalter vornehmen. Beim Einschalten des Rührers beträgt die Standard-Rührdrehzahl 40 U/min, der Countdown-Zeitschalter wird auf 0 Minuten eingestellt, und die xRx- Agitation beträgt 0 Sekunden. -
Seite 68: Garantie Und Produkthaftung
Wartung Versuchen Sie nicht, einen Caframo-Rührer selbst zu warten oder zu reparieren. Falls das Gehäuse des Rührers geöffnet wird, erlischt die Garantie. Wenden Sie sich zur Rücksendung an Caframo. Reinigen Sie den Rührer gründlich von sämtlichen potentiell schädlichen Rück- ständen. Erstellen Sie bei Bedarf ein Material-Sicherheitsdatenblatt oder ein anderes Sicherheitsdatenblatt für sämtliche Chemikalien, die mit dem Rüh-...
