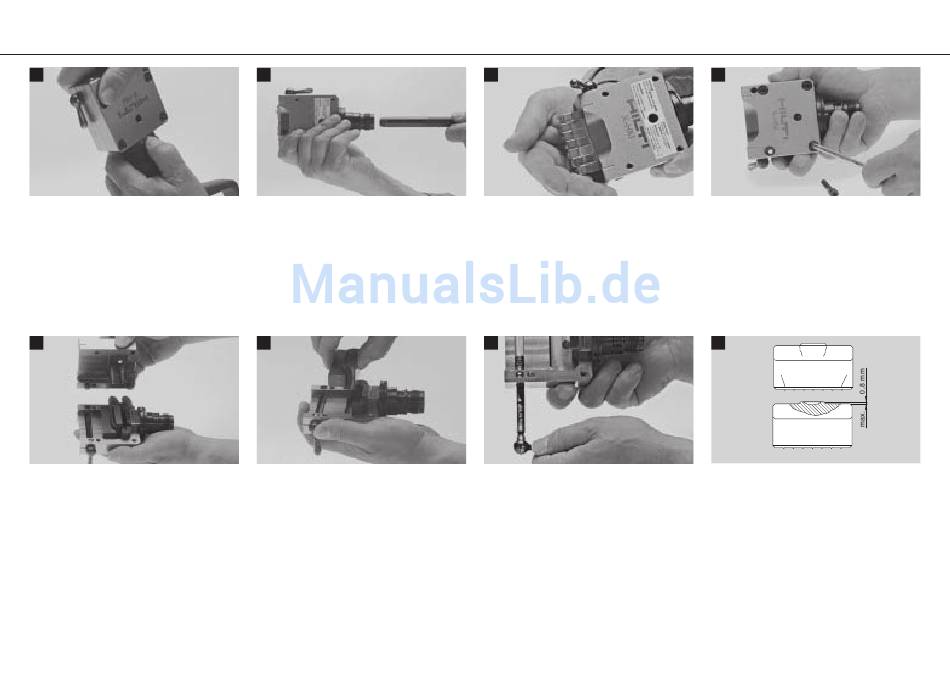

Entretien et nettoyage du boîtier de marquage en acier X-A40/HM
steel marking head
1
Enlever la bande-chargeur de cartouches de
l'appareil de marquage. Dévisser le boîtier
de marquage (comme décrit sous «Rempla-
cement du piston»).
5
Séparer la partie supérieure du boîtier de la
partie inférieure (attention: les 2 parties tien-
nent bien ensemble!) en utilisant par
exemple une massette en caoutchouc.
16
Printed: 07.07.2013 | Doc-Nr: PUB / 5069859 / 000 / 00
2
Enlever le piston du boîtier de marquage.
6
Enlever la masselotte avec le joint torique,
les amortisseurs et l'ens. adaptateur; vérifier
chaque pièce pour voir si elle est usée.
Le boîtier de marquage en acier devrait être nettoyé après un certain nombre de marquages (ou en
cas de problèmes: p. ex. si la masselotte est abîmée ou si le marquage n'est pas de bonne qualité).
3
Enlever les caractères en ouvrant le levier de
verrouillage.
7
Enlever le levier de verrouillage avec l'axe
(attention de ne pas perdre la bille!).
4
Dévisser les 4 vis (M6x30) avec une clé pour
vis à tête six pans creux.
8
Avant de remonter le boîtier de marquage,
bien vérifier si la masselotte n'est pas abî-
mée. Si elles est usée ou fissurée, l'appareil
risque de tomber en panne prématurément
et les marquages d'être de mauvaise qualité.
