Mise en explonation / Fonctionnement
Réglages
être conformes aux données inscrites
sur la machine.
Le fusible de secteur électrique doit
avoir 10A.
Pour le raccordement utiliser des
câbles H07RN-F.
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement
par un électricien qualifié.
5.4 Mise en exploitation

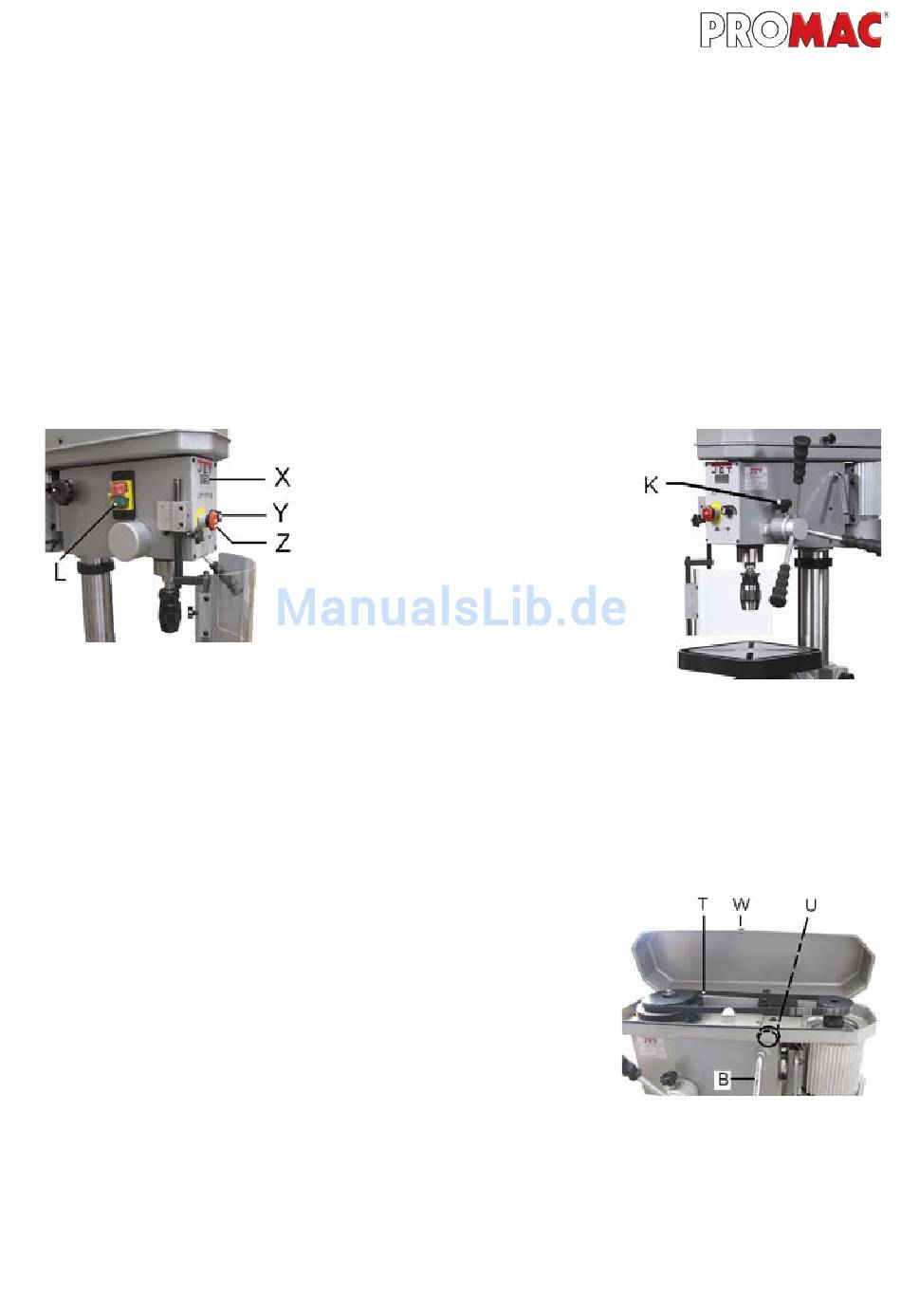

Mettre la machine en route avec
le bouton vert qui se trouve sur
l'interrupteur principal (L, Fig 6).
Arrêter la machine avec le bouton
rouge.
Fig 6
Le bouton d'arrêt d'urgence (Z) arrête
toutes les fonctions de la machine.
Attention :
La machine reste sous tension
Déverrouillez le bouton d'arrêt
d'urgence en le tournant dans le sens
des aiguilles d'une montre.
Le sélecteur de la vitesse de rotation
(Y) commande la vitesse.
Le compte-tour numérique (X)
indique la vitesse de rotation de la
broche.
6. Fonctionnement de la
machine
Ajuster la hauteur de la table et la
profondeur du perçage de manière
à ne pas percer dans la table.
Insérer un bout de bois pour protéger
la table ainsi que le perceur.
S'assurer que la pièce ne puisse pas
être bougée par le perceur. Serrer
la pièce à la table ou se servir d'un
étau.
Les rainures en T de la table, mesu-
rent 12mm
Choisir la vitesse de manière à ce
que le perceur puisse travailler rapi-
dement et sans interruption.
Une avance de perçage trop minime
risque de faire des traces de brûlure,
une vitesse de perçage trop élevée
peut stopper le moteur ou briser le
perceur.
Nombre de tours conseillé pour un
perceur 10 mm HSS.
Bois:
2000 T/min
Matière plastique:
1500 T/min
Aluminium:
1500 T/min
Laiton:
1500 T/min
Fonte grise:
1000 T/min
Acier (C15):
800 T/min
Acier (C45):
600 T/min
Acier inox:
300 T/min
En général:
Plus le diamètre du perçage est petit,
plus le nombre de tours utilisé est
grand.
Le bois nécessite un nombre de
tours plus élevé que les matières
métalliques.
Percer le métal avec un petit nombre
de tours, si nécessaire utiliser de
l'huile de coupe.
Attention:
Garder les doigts à une distance
suffisante au perceur en rotation,
considérer que la pièce ou vos mains
peuvent glisser.
Ne pas enlever les copeaux et les
pièces usinées avant que la machine
ne soit à l'arrêt.
Ne jamais travailler en laissant le
protecteur du mandrin ou de la cour-
roie ouvert.
Toujours serrer l'étau à la table.
Ne jamais travailler une pièce tenue à
main levée, sans la poser sur la table,
sauf pour les travaux de polissage.
Poser des pièces longues sur des
supports roulants.
Ne pas utiliser d'outils pour brosse
métallique, de fraisage, pour fraise
trépaneuse et meules sur cette ma-
chine.
Ne jamais usiner du magnésium-
Danger d'incendie!
7. Réglages
Attention
Faire tous les travaux de mainte-
nance ou de réglage après avoir
débranché la machine du réseau.
7.1 Changement mandrin
Déconnecter la machine du réseau.
Abaisser la douille de la broche de
perçage.
378VB
Tourner la broche jusqu'à ce que les
rainures de la broche et de la douille
se croisent.
Insérer l'éjecteur dans la rainure
et marteler légèrement. Protéger la
table ou attraper le mandrin avec la
main.
7.2 Réglage de la butée de pro-
fondeur
Pour un perçage de plusieurs trous
de la même profondeur, utiliser la
butée de profondeur (K, Fig 7).
Abaisser l'arbre avec le perceur à la
profondeur désirée.
Serrer la butée de profondeur à la
profondeur demandée
Le perceur est maintenant bloqué à
cette hauteur.
7.3 Changement de vitesse
Déconnecter la machine du réseau.
Desserrer la vis de sécurité (W, Fig 8)
et ouvrir le carter de la courroie.
Desserrer le blocage de la suspen-
sion du moteur (U) à l'arrière de la
machine.
Relâcher les courroies en prennent
la tendeur de la courroie (B).
Changer la position de la courroie
selon le graphique vitesse-course
Fig 7
Fig 8
