2.4 MONTAGE BFS3

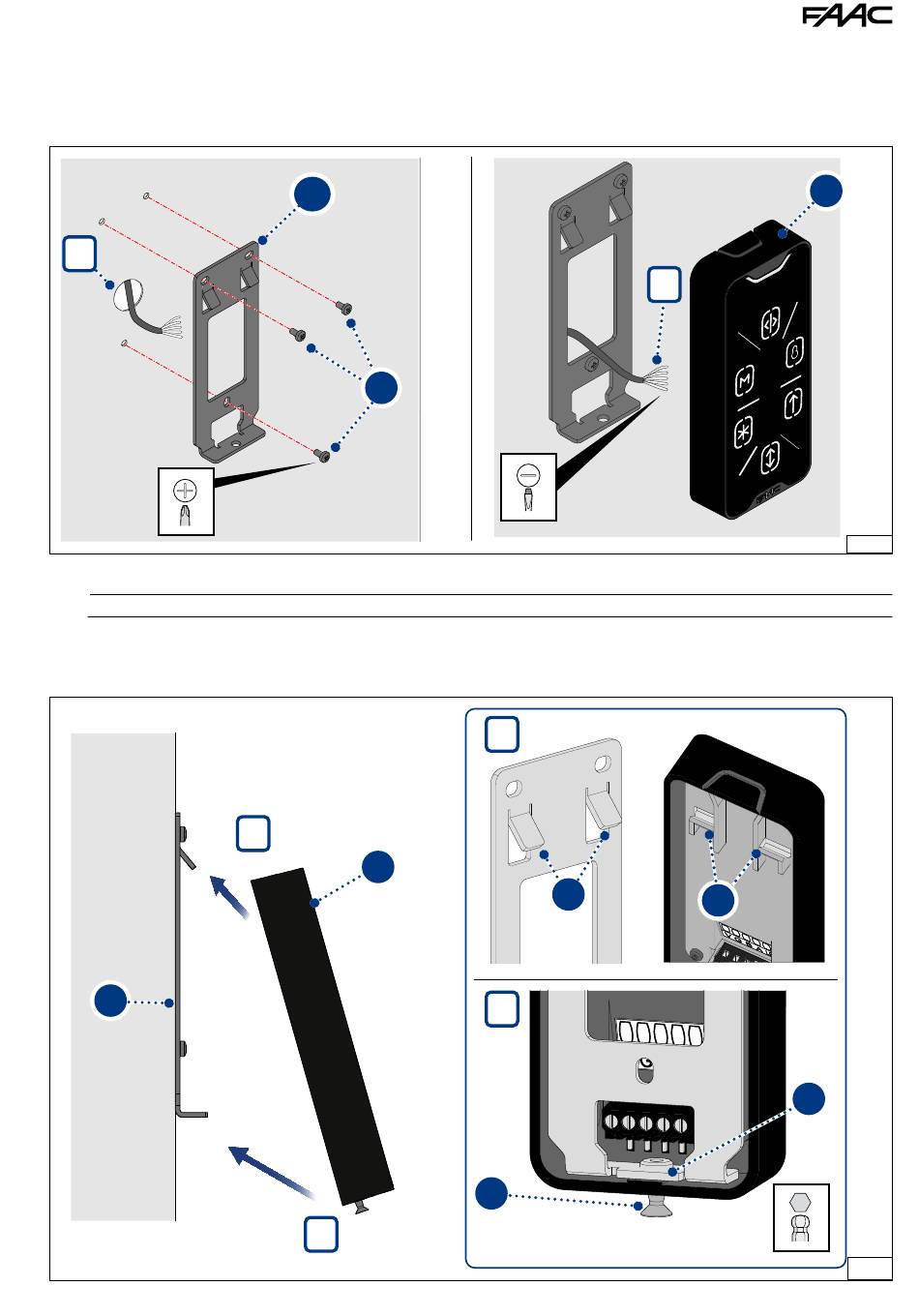

1. Den Kabelausgang vorbereiten (A).
2. Das Befestigungsblech (2) mit die drei Schrauben (3) an der Oberfläche befestigen.
3. Die (B) Verkabelung der BFS3 (1) mit einem Flachkopf-Schraubenzieher durchführen (siehe entsprechende Anleitung der Steuerkarte).
1
2
A
B
3
5
4. Von unten (C) die BFS3(1) in das Befestigungsblech (2) einfügen.
L
Die Hohlräume (1a) verwenden, um BFS3 an das Befestigungsblech (2a) anzuhaken.
5. (D) die Schraube (4) an das Befestigungsblech (2) anschrauben.
C
C
1
2a
1a
2
D
2
4
D
6
