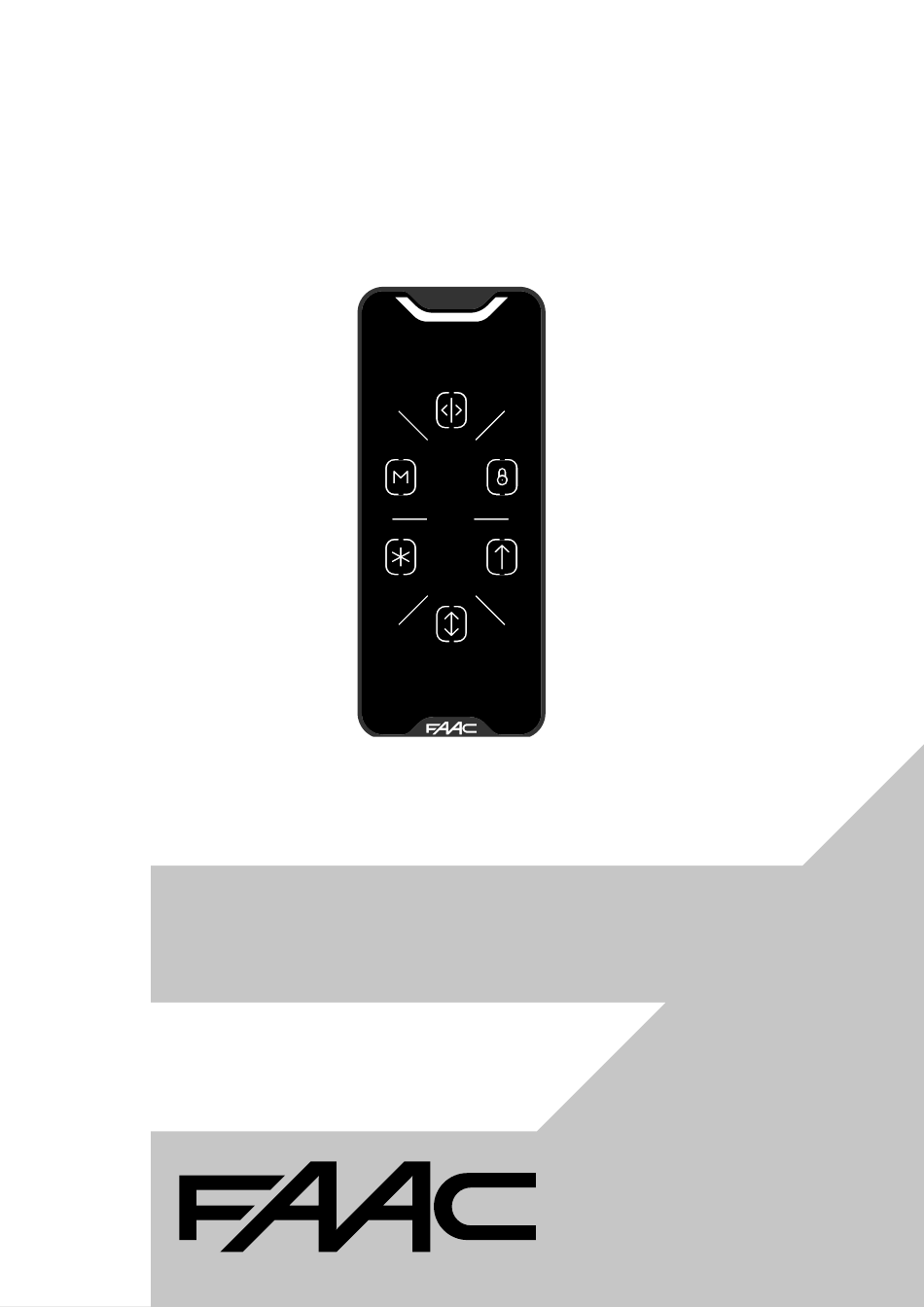

- Seite 1 BFS3...
- Seite 2 Übersetzung der Original-Anleitung © Copyright FAAC S.p.A. ab dem 2025. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf reproduziert, gespeichert, an Dritte weitergegeben oder sonst auf eine beliebige Art in einem beliebigen Format und mit beliebigen Mitteln kopiert werden, weder mit elektronischen, noch mechanischen oder durch Fotokopieren, ohne die Genehmigung von FAAC S.p.A.
-
Seite 3: Inhaltsverzeichnis
2.4 Montage BFS3 ........ -
Seite 4: Vorgehende Informationen
Es obliegt dem Installateur, den QR-Code aufzubewahren oder in einer sichtbaren Lage anzubringen. 1 1.2 TECHNISCHE EIGENSCHAFTEN Die Vorrichtung BFS3 wurde entwickelt, um mit der Steuerkarte des Tors zu kommunizieren. 1 Technische Daten BFS3 Versorgungsspannung 12 - 24 V "... -
Seite 5: Bfs3
2. BFS3 2.1 BAUTEILE 2 Beschreibung Menge BFS3 Befestigungsblech Befestigungsschrauben (nicht im Lieferumfang enthalten) Schraube M3x6 BFS3 532606 - Rev.DRAFT_A... -
Seite 6: Produktbeschreibung
2.2 PRODUKTBESCHREIBUNG BFS3 ermöglicht die Auswahl einiger Betriebsmodi der Steuerkarte, an die sie angeschlossen ist. LED RGB TASTEN 3 2.3 VORBEREITUNGEN 1. METALLOBERFLÄCHEN: 4 Vorbohrungen mit einem Durchmesser von 2.5mm und daraufhin ein Innengewinde für M3 herstellen. 2. MAUER: Dübel von 4 mm verwenden. -
Seite 7: Montage Bfs3
1. Den Kabelausgang vorbereiten (A). 2. Das Befestigungsblech (2) mit die drei Schrauben (3) an der Oberfläche befestigen. 3. Die (B) Verkabelung der BFS3 (1) mit einem Flachkopf-Schraubenzieher durchführen (siehe entsprechende Anleitung der Steuerkarte). 5 4. Von unten (C) die BFS3(1) in das Befestigungsblech (2) einfügen. -
Seite 8: Ausbau Bfs3
2.5 AUSBAU BFS3 1. (A) die Schraube (4) der BFS3 (1) lösen. 2. (B) die BFS3 (1) von der Befestigungsplatte (2) entfernen. 3. Die Kabel mit einem Flachkopf-Schraubenzieher trennen. 7 BFS3 532606 - Rev.DRAFT_A... - Seite 10 Cet appareil se recycle FAAC S.p.A. Soc. Unipersonale À DÉPOSER À DÉPOSER EN MAGASIN EN DÉCHÈTERIE Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 Points de collecte sur www.quefairedemesdechets.fr www.faactechnologies.com - www.faac.it Privilégiez la répara�on ou le don de votre appareil ! BFS3 532606 - Rev.DRAFT_A...
