4 DIAGRAMME FÜR DEN ANSCHLUSS AN GERÄTE

4.1 ANSCHLUSS AN EINE ZUGANGSKONTROLLE

Die Klemme K2 des Transponderlesers AT-4 an die Klemme M1 oder M2 der
Cobra-Steuerkarte anschließen.
K2 Cobra (M1/M2)
Out2 D0-C
Out3 D1-D
Gnd Gnd
Tabelle 1: Anschluss zwischen Klemmen

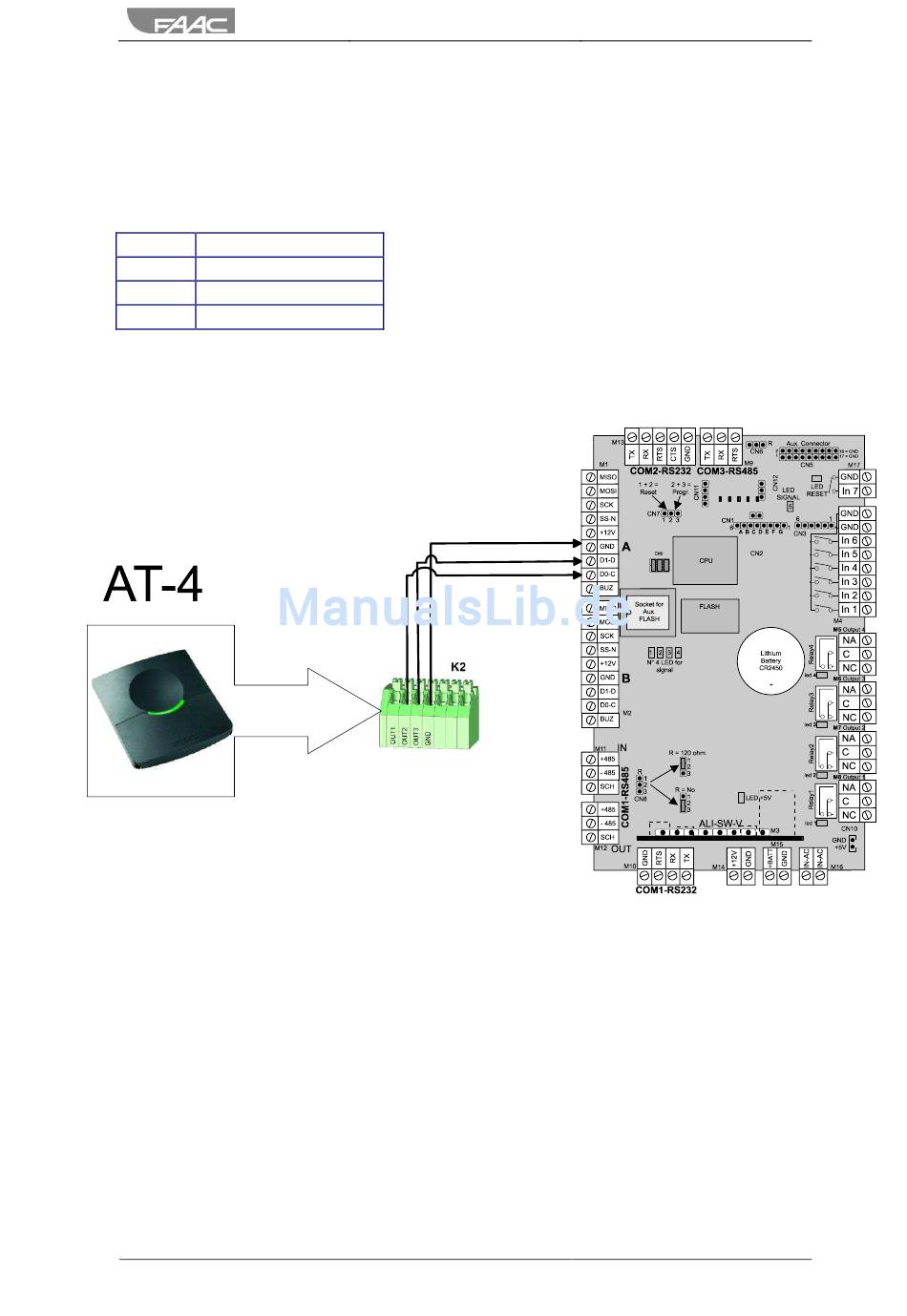

Abb. 14: Anschluss an Zugangskontrolle
