3.4.2 ANSCHLUSS WIEGAND, MAGSTRIPE UND BARCODE

Die Verdrahtung hängt vom geforderten Kommunikationsprotokoll ab. In der

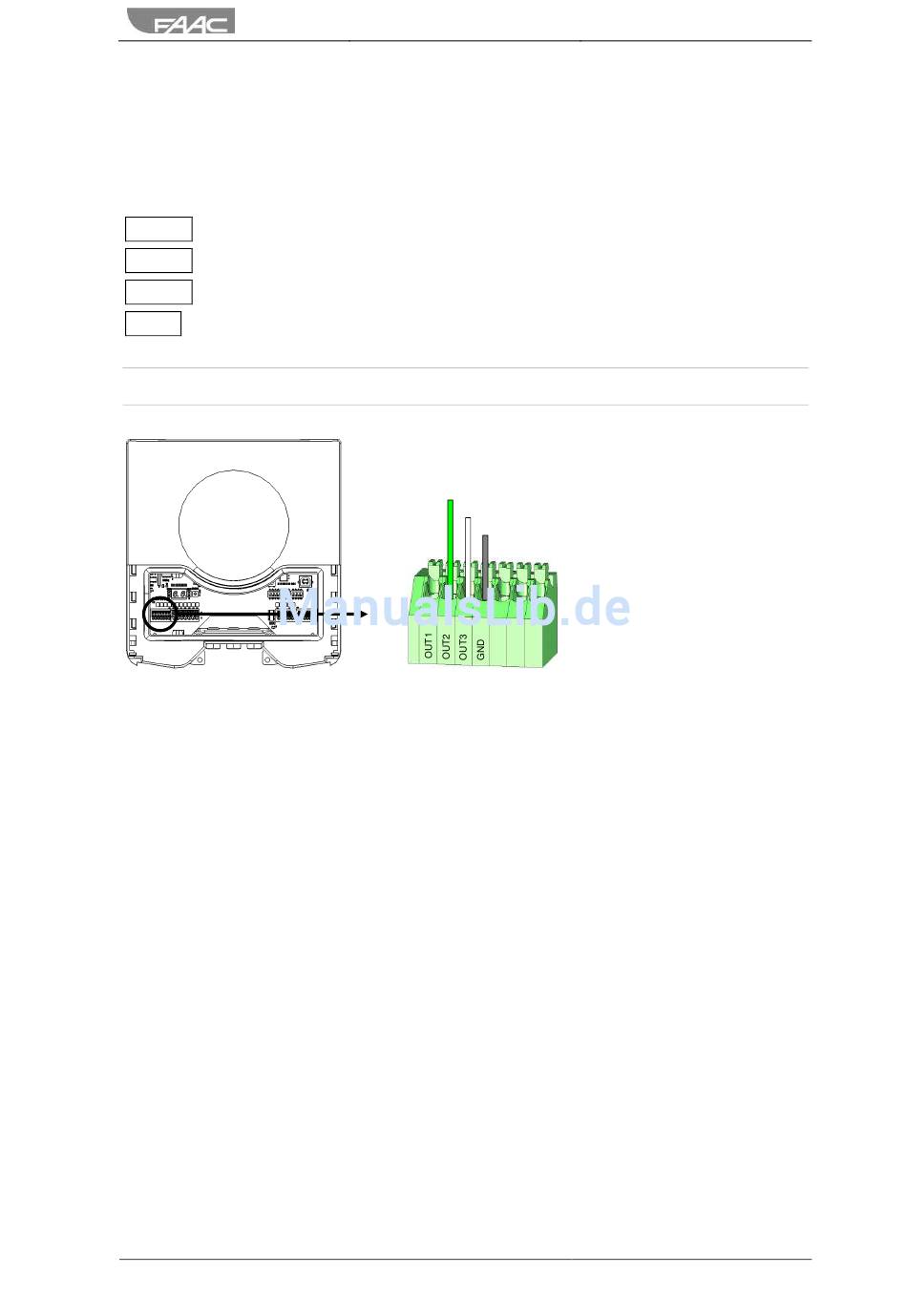

Abb. 10 ist der Anschluss für das Wiegand-Protokoll dargestellt.
Anschlüsse:
WIEGAND
-
OUT1
Data-0 (green)
OUT2
Data-1 (white)
OUT3
Ground (black)
GND
Hinweis: maximale Kabellänge 150 m
Abb. 10: Verdrahtung MAGSTRIPE
FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy
MAGSTRIPE
Card Loaded
Clock
Data
Ground
CLOCK
DATA
GND
K2
AT-4
BARCODE
-
-
Data
Ground
