2 MONTAGE
2.1 SICHERHEITSHINWEISE
Diese Hinweise sind bei der normalen Verwendung, der Instandhaltung und
der Reparatur zu beachten.
Sicherstellen, dass die Kabel geerdet sind.
AT-4 darf ausschließlich von Fachpersonal eingebaut und repariert
werden.
Vor dem Entfernen oder dem Einbau der Teile die Stromzufuhr
unterbrechen.
Um die Sicherheit des Geräts aufrechtzuerhalten, ausschließlich vom
Hersteller oder von FAAC angegebene Teile verwenden, um den
Transponderleser zu ändern oder zu ergänzen.
2.2 ANWEISUNGEN FÜR DIE MONTAGE
AT-4 kann an jeder Fläche angebracht werden.
Eine geeignete Stelle aussuchen. Zum Anbringen des Transponderlesers die
beiden Bohrungen (K) im oberen Teil verwenden.
Zur Verwendung der Halterungsöffnungen unten (L) die Service-Abdeckung
öffnen.
Für detaillierte Angaben zu den Abmessungen und der Montageposition wird auf die
Abbildung unten verwiesen.
)
200mm (7.87"
service cover
Vorderansicht

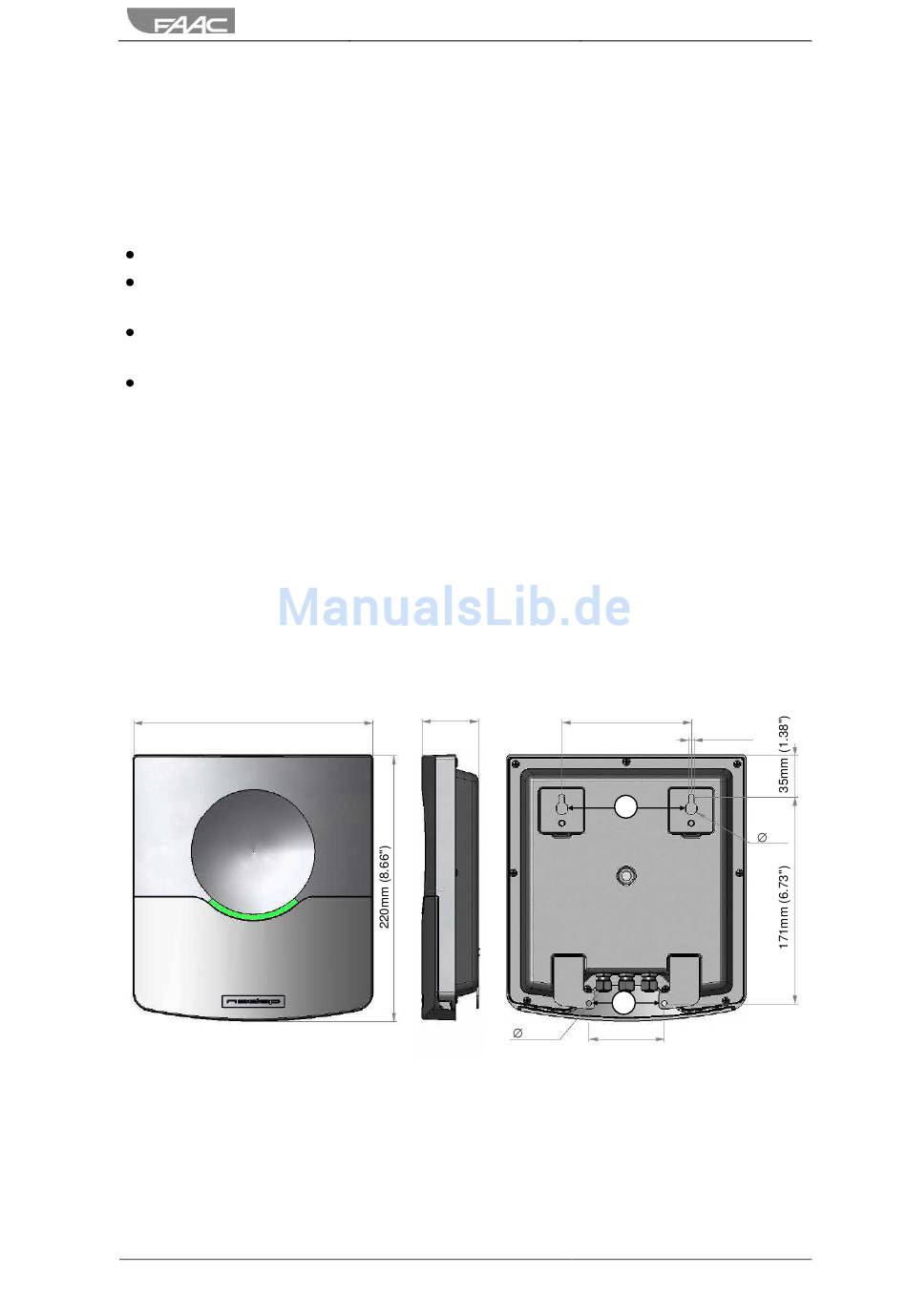

Abb. 1: Abmessungen des Transponderlesers AT-4
FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy
47mm (1.85")
4.5mm
(.17")
Seitenansicht
108mm (4.25")
4.5mm (.17")
K
L
63mm (2.48")
Rückansicht
S. 4 von 25
AT-4
5mm
(.20")
