3.4 KOMMUNIKATIONSVERBINDUNGEN

3.4.1 ANSCHLUSS RS232

Im Transponderleser AT-4 ist eine RS232-Schnittstelle integriert. Diese
Schnittstelle unterstützt keine Handshake-Hardware-Signale.
Anschlüsse:
Empfangen (Eingang)
RXD
Ground
GND
Senden (Ausgang)
TXD
Hinweis 1: Maximale Kabellänge 15 m.
Hinweis 2: Für die Aktivierung der RS232-Schnittstelle die DIP-Schalter SW1-
2 auf EIN (ON) stellen (siehe Kapitel 5.2 für nähere Angaben).

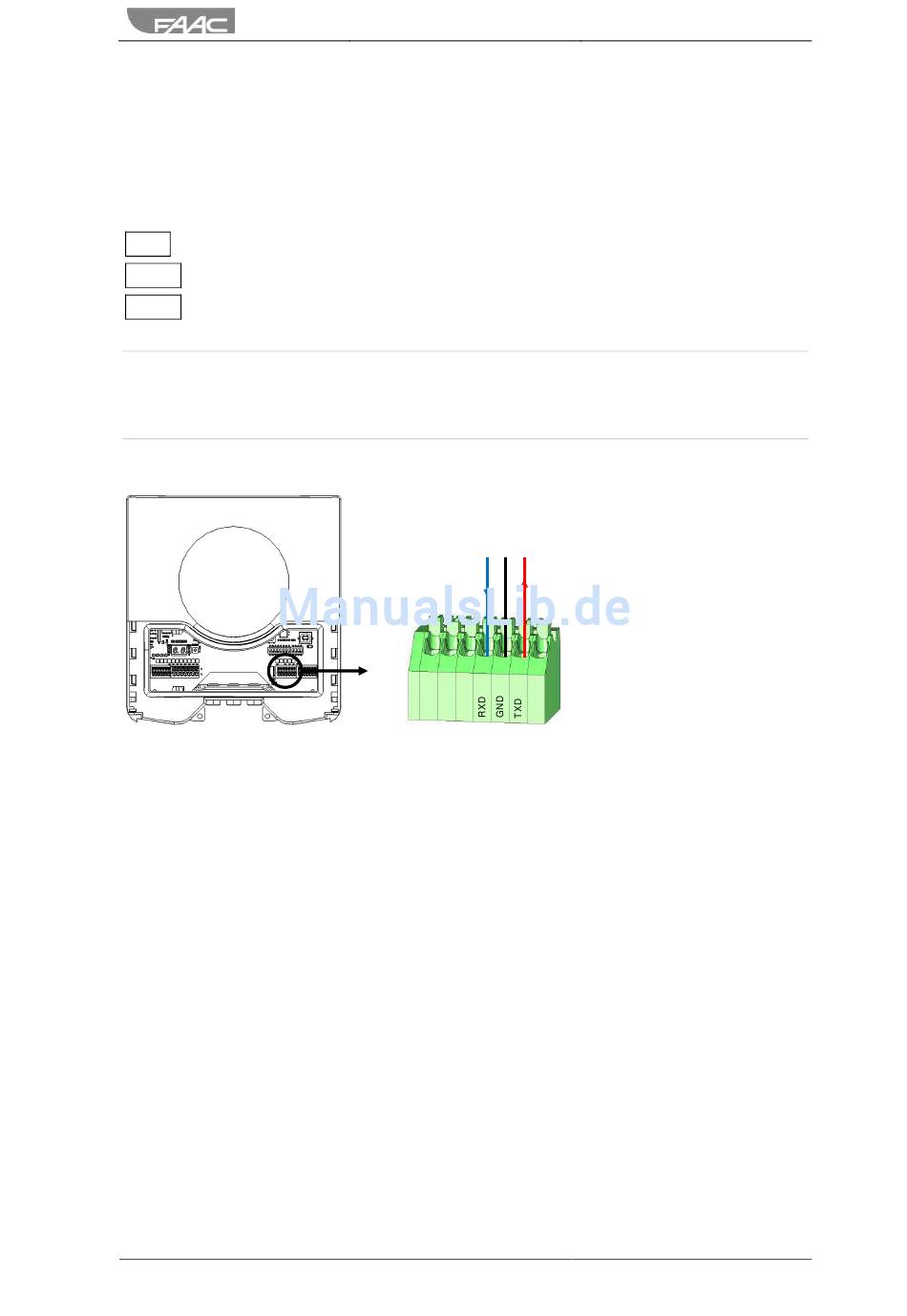

Abb. 9: Verdrahtung RS232
