2.3 VERSTELLBARER MONTAGEBÜGEL
Mit dem verstellbaren Montagebügel kann der Transponderleser AT-4 in die
gewünschte Erfassungsrichtung ausgerichtet werden. Der Montagebügel
kann an runden oder quadratischen Pfosten angebracht werden .

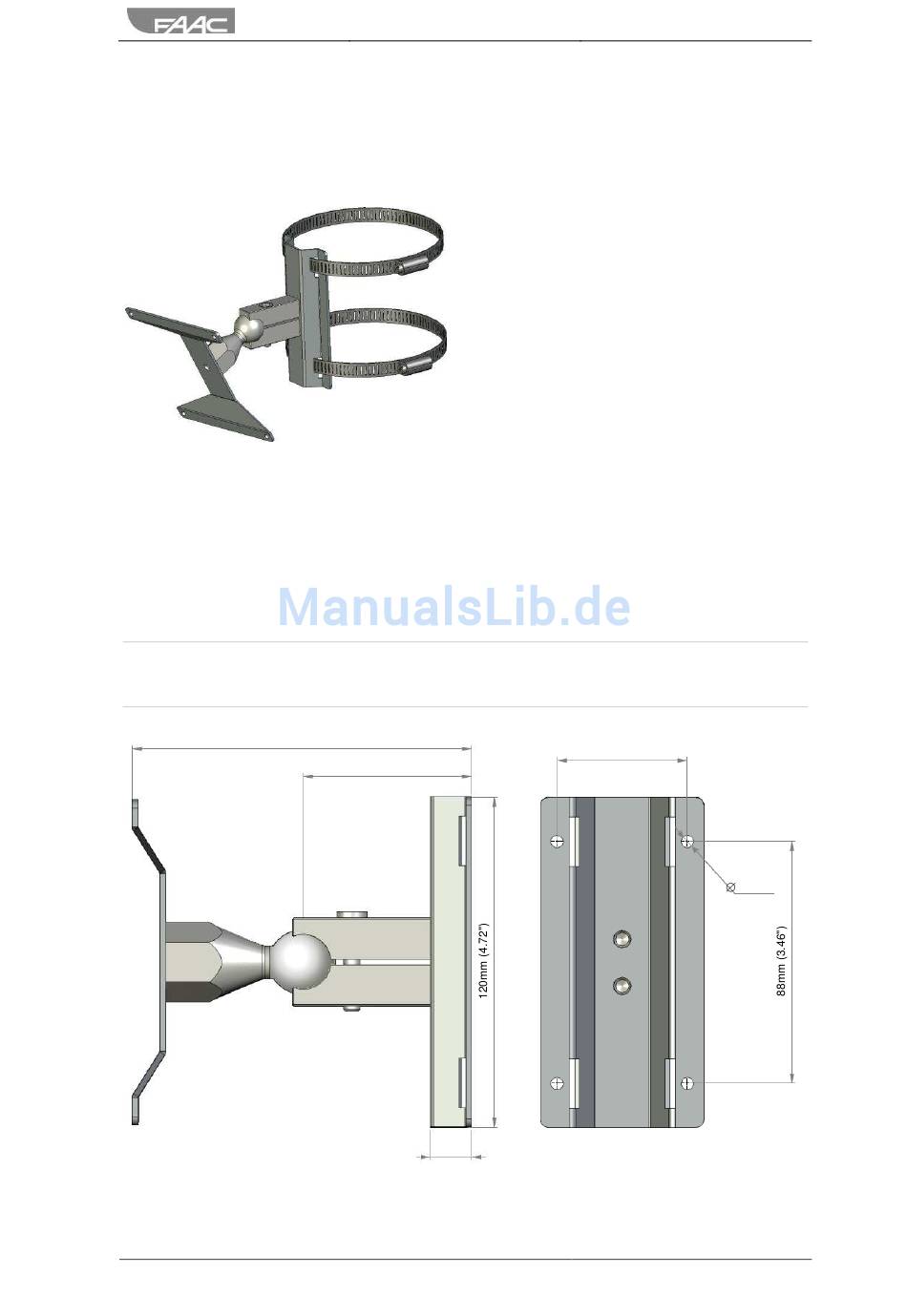

Abb. 2: Verstellbarer Montagebügel
Der Bügel kann auch an der Wand befestigt werden.
Nach dem Befestigen des Bügels kann der Transponderleser AT-4
angeschlossen werden.
Mithilfe des Kugelgelenks kann AT-4 in die gewünschte Richtung
ausgerichtet werden. Wenn das Gerät korrekt ausgerichtet ist, die Position
mit der Innensechskantschraube am Gelenk feststellen.
Hinweis:
Max. Durchmesser für runde Pfosten 125 mm
Max. Durchmesser für quadratische Pfosten 100 mm
123mm (4.84")
Seitenansicht
Abb. 3: Abmessungen des verstellbaren Montagebügels (in mm)
FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy
61mm (2.40")
15mm (.59")
47mm (1.85")
4.5mm
(.17")
Rückansicht
S. 5 von 25
AT-4
