SpeedBox 1.6 B.Tuning für Bosch

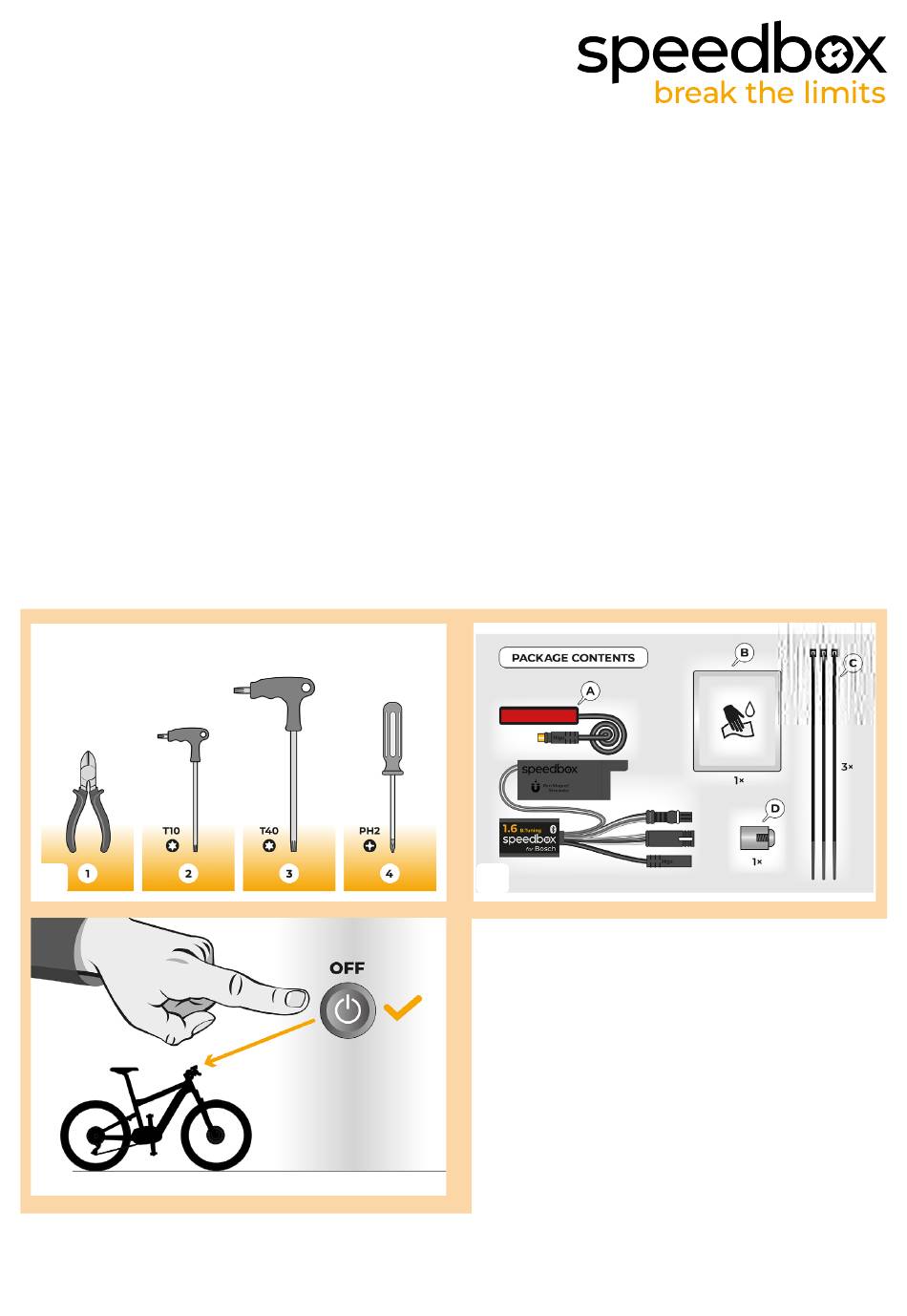

SCHRITT 1: Vorbereitung für die Installation
Für die Montage des Tuning-Kits empfehlen wir die Verwendung eines Radmontageständers.
A.
Bereiten Sie die folgenden Werkzeuge vor:
(Werkzeug kann je nach Ausführung des E-Bikes variieren)
1. Seitenschneider
2. Sechskantschlüssel H3
3. T40 Torx-Schraubendreher
4. Kreuzschlitzschraubendreher PH2
B.
Überprüfen Sie den Inhalt der Verpackung anhand der Abbildung.
C.
Schalten Sie das E-Bike aus.
A.
C.
B.
1.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für speedbox 1.6

Inhaltszusammenfassung für speedbox 1.6

  • Seite 1 SpeedBox 1.6 B.Tuning für Bosch SCHRITT 1: Vorbereitung für die Installation Für die Montage des Tuning-Kits empfehlen wir die Verwendung eines Radmontageständers. Bereiten Sie die folgenden Werkzeuge vor: (Werkzeug kann je nach Ausführung des E-Bikes variieren) 1. Seitenschneider 2. Sechskantschlüssel H3 3.

  • Seite 2: Schritt 2: Entfernen Des Rim-Magnets Und Montage Des Speedssensors

    SCHRITT 2: Entfernen des Rim-Magnets und Montage des Speedssensors Entfernen Sie den Original-RIM Magneten vom Hinterrad Ventil. Bewahren Sie ihn für die Wiederinstallation auf (Schritt 13). Reinigen Sie die Innenseite der hinteren Unterstreben mit einem Tuch (B). An die gereinigte Stelle befestigen Sie an die Innenseite der hinteren Unterstrebe mithilfe eines doppelseitigen Klebebands das Kabel mit dem Speedssensor.

  • Seite 4: Schritt 3: Motorabdeckung Und Motor Vom Fahrradra Hmen Entfernen

    SCHRITT 3: Motorabdeckung und Motor vom Fahrradra hmen entfernen Das Entfernen der Motorabdeckung kann je nach Ausführung des E-Bikes variieren. Entfernen Sie die Kette. Verwenden Sie den Sechskantschlüssel H3, um die Motorabdeckung abzuschrauben. Entfernen Sie die Motorabdeckung. Verwenden Sie den Torx-Schraubendreher T40, um die beiden Schrauben zu lösen, die den Motor im Fahrradrahmen halten.

  • Seite 5: Schritt 4: Trennen Des Kabelsteckers Vom Motor

    SCHRITT 4: Trennen des Kabelsteckers vom Motor Ziehen Sie das Displaykabel vom Motor ab.

  • Seite 6: Schritt 5: Befestigen Des Felgenmagnetsimulators Am Motor

    SCHRITT 5: Befestigen des Felgenmagnetsimulators am Motor Entfernen Sie die Klebeschutzfolie vom doppelseitigen Klebeband auf dem Magnetsimulator. Befestigen Sie den Magnetsimulator mit dem doppelseitigen Klebeband an der vorgesehenen Stelle des Motors.

  • Seite 7: Schritt 6: Installation Des Speedbox Tuning

    Verbinden Sie das Kabel des SpeedBox Tuninggeräts anstelle des Originalkabels des Displays mit dem Motor. Verbinden Sie dann das Displaykabel mit dem größten Stecker an das SpeedBox Tuninggerät. Schließen Sie dann das Kabel des Geschwindigkeitssensors an. Achten Sie darauf, dass die Verriegelungen der Stecker in der richtigen Position sind.
  • Seite 8 Legen Sie die Kette wieder auf den Kettenblatt. Überprüfen Sie die korrekte Funktion des SpeedBox Tuninggeräts. Passen Sie die SpeedBox und alle Stecker und Kabel, die vom Motor abgehen, in den freien Raum im Motor ein. Bringen Sie die Motorabdeckung wieder in ihrer ursprünglichen Position an und befestigen...

  • Seite 10: Schritt 8: Überprüfung Der Tuning-Funktion

    SCHRITT 8: Überprüfung der Tuning-Funktion Schalten Sie das E-Bike ein. Hinweis: Dieser Schritt gilt möglicherweise nicht für alle Arten von Displays. Bei der ersten Aktivierung ist es notwendig, im Display die Einstellungen für den Radumfang zu überprüfen “Einstellungen” > “Mein Fahrrad” > “Radumfang”. Anschließend kehren Sie zum Startbildschirm zurück.

  • Seite 11: Schritt 9: Geschwindigkeitsbegrenzung Einstellen

    SCHRITT 9: Geschwindigkeitsbegrenzung einstellen Die Einstellung der maximalen Unterstützungsgeschwindigkeit erfolgt durch das Umschalten der Modi vom TURBO-Modus auf eMTB – TOUR+ – ECO – TOUR+ – eMTB – TURBO (– – – + + +). Danach wird das aktuelle Tempolimit auf dem Display angezeigt. Die Höchstgeschwindigkeit der Fahrunterstützung kann durch kurze Betätigung der Funktion WALK (in diesem Fall die „–“...

  • Seite 12: Schritt 10: Deaktivierung Und Wiederanbringung Des Felgenmagneten Am Radventil

    Für den Fall, dass Sie den originalen Rim Magnet erneut installieren möchten, deaktivieren Sie zunächst die SpeedBox, indem Sie die Modi von TURBO auf eMTB – TOUR – ECO – TOUR – ECO – OFF (– – – + – –) umschalten. Am Display wird eine Geschwindigkeit von 12.0 km/h angezeigt.

  • Seite 13: Schritt 11: Koppeln Des Produkts Mit Der Speedbox-App

    4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 14 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
